가변 각도 CNC 프레스 브레이크: 표준 굽힘보다 더 큰 변화
적절한 금속 성형 장비 선택은 고효율 생산 라인과 작업장 내 병목 현상의 차이를 만듭니다. 정밀 기계를 전문으로 하는 전문 제조업체로서, JS 라고스 상당한 변화를 관찰했습니다. 가변 각도 CNC 프레스 브레이크 복잡하고 고공차적인 제작에 대한 업계 표준으로 인정받고 있습니다.
"트리플 스렛" 강점: 정확성, 속도, 유연성
A 가변 각도 CNC 프레스 브레이크 다중 축 이동과 실시간 피드백 시스템을 결합하여 비표준 형상을 처리함으로써 경쟁 우위를 제공합니다. 이 구조는 전통적인 방법보다 효율적이며, 설치 시간 최대 70% 증가하여 수작업의 시행착오를 없애고, 각도 복잡성에 관계없이 모든 굽이가 대량 생산 공정 내내 일관되게 유지되도록 보장합니다.
저희 제조 시설에서는 기본적인 2축 NC 브레이크에서 다축 시스템으로 전환하는 것이 결과물을 어떻게 변화시키는지 직접 경험했습니다. 예를 들어, 복잡한 전기 캐비닛 부품을 만들 때, 다양한 각도를 한 번의 순서로 프로그래밍할 수 있어 작업자가 매번 굽을 때마다 기계를 리셋할 필요가 없습니다.
우리의 경험 정밀 판금 굽힘 유연성이 단순한 사치가 아님을 보여줍니다; 이는 현대의 "고혼합, 저량"(HMLV) 생산 환경에서 요구되는 사항입니다. 고급 기술을 활용함으로써 델렘 또는 ESA 제어 시스템우리는 작업자가 램이 재료에 닿기 전에 3차원에서 굽힘 과정을 시뮬레이션할 수 있도록 합니다.
- 고철 감소: 실시간 계산은 재료 결과 두께를 고려합니다.
- 다재다능함: 스테인리스 스틸, 알루미늄, 카본스틸 사이에서 수동 재조정 없이 전환할 수 있습니다.
- 효율성: 4축 또는 6축 구성과 같은 통합 백게이지 시스템은 복잡한 부품 위치 조정을 가능하게 합니다.
기술 비교: 표준 및 가변 각도 시스템

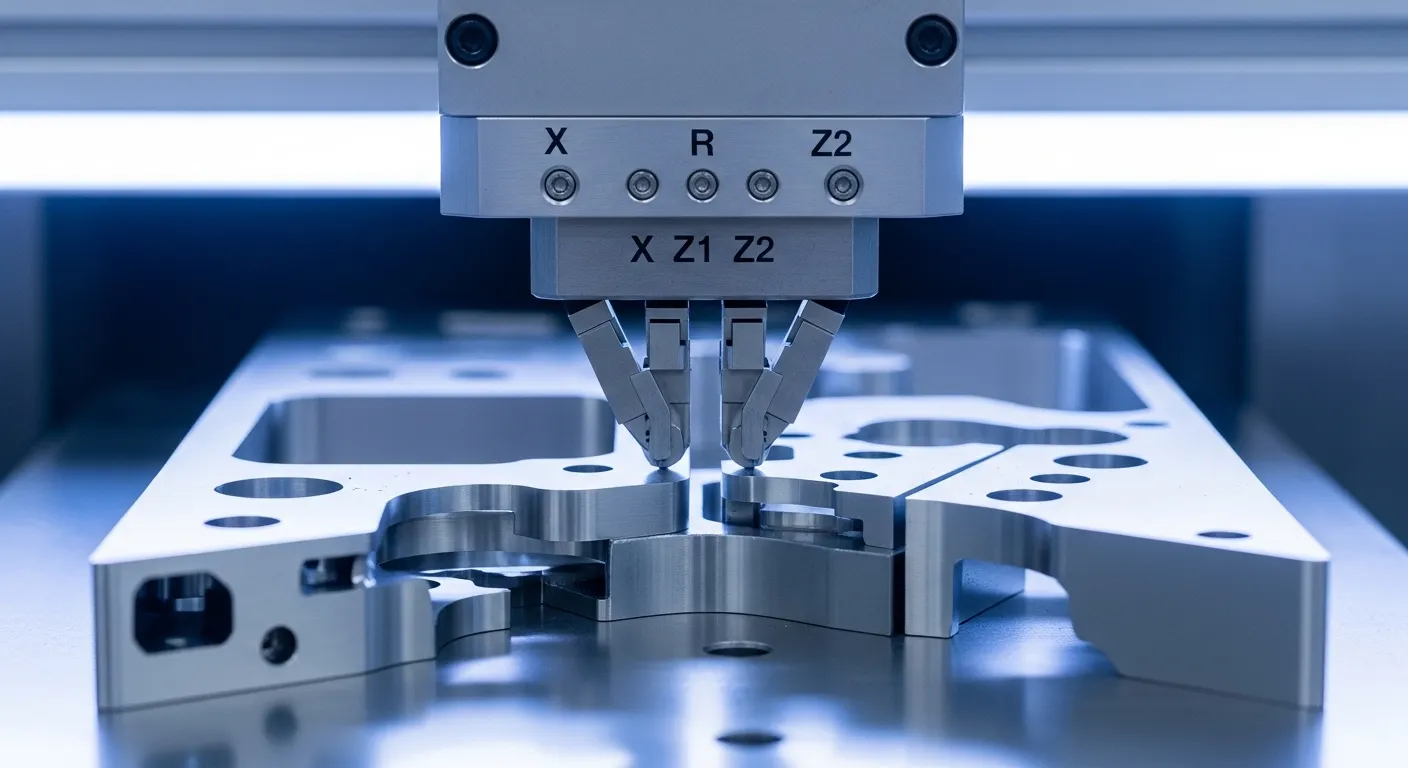

표준과 간의 주요 차이점 가변 각도 시스템 자동화 정도와 제어 축의 수에 달려 있습니다. 표준 기계가 90도 굽힘 구간을 적절히 처리할 수 있지만, 가변 각도 CNC 프레스 브레이크 동기화된 Y1/Y2 실린더와 고급 R 및 Z 축을 활용하여 한 사이클에 여러 비표준 각도가 필요한 복잡한 부품을 관리합니다.
우리는 단순한 굽힘과 고급 자동화 사이의 간극을 메우는 기계 제작에 집중하고 있습니다. 아래는 저희가 제공하는 사양을 기반으로 한 비교 자료입니다. JS 라고스.
| 특징 | 표준 (NC/기본 CNC) | 가변 각도 (JS 라고스 하이브리드) |
| 축 통제 | 보통 Y1, Y2, X | Y1, Y2, X, R, Z1, Z2 V (크라운) |
| 각도 일관성 | 배치당 수동 조정 | 실시간 센서 기반 보정 |
| 설치 시간 | 15–30분 | 오프라인 프로그램으로 3분 미만의 시간입니다 |
| 에너지 효율 | 펌프 작동 시 | 서보 구동 하이브리드 (30-50% 절감) |
완벽한 굴절의 물리학: 왜 다중 축이 중요한가

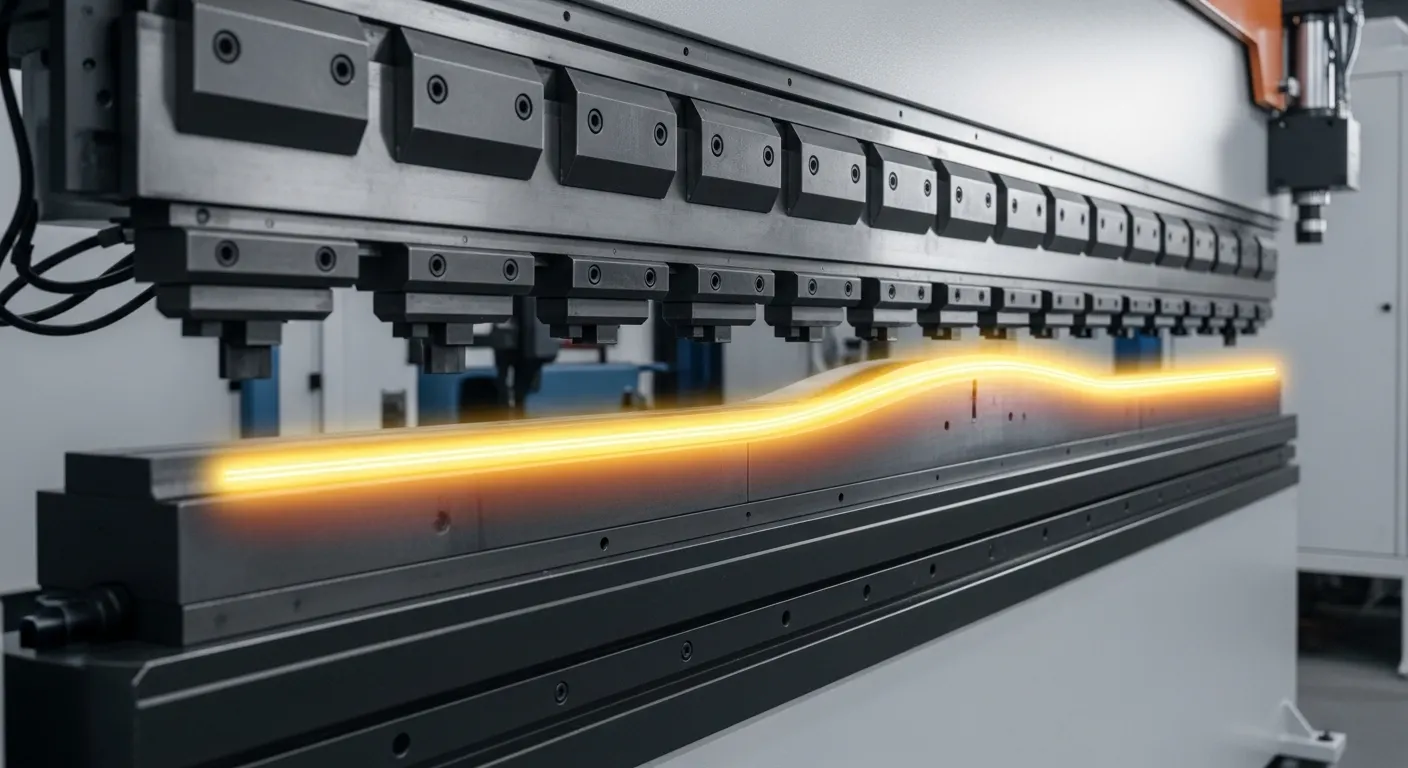

완벽한 굽힘을 얻으려면 기계가 다음 조건을 보정해야 합니다. 편향 침대와 스프링백 금속의 소리. 우리의 가변 각도 CNC 프레스 브레이크 램과 테이블이 완벽하게 평행하게 유지되도록 기계식 또는 유압식 크라우닝 시스템을 사용하세요. 이는 4미터 공작물 전체 길이에서 일정한 각도를 유지하는 데 필수적입니다.
고강도 재료 테스트에서 '카누 효과'(굽힘 중심이 끝보다 넓어지는 현상)가 부품 거부의 가장 흔한 원인임을 발견했습니다. 이 문제를 해결하려면, JS 라고스 통합합니다 CNC 크라우닝 (V축) 이 장치는 스트로크 중 감지된 압력에 따라 베드의 곡률을 자동으로 조절합니다.
더 나아가, K-팩터 그리고 재료의 항복 강도가 매우 중요합니다. 우리 기계는 스프링백을 고려하기 위해 필요한 '오버벤드'를 자동으로 계산하는 알고리즘을 사용합니다. 특히 작업할 때 매우 중요합니다 4축 CNC 프레스 브레이크, 여기서 백게이지는 굽힘 시 플랜지를 지지하기 위해 수직(R축)으로 움직여야 합니다.
이 축들이 어떻게 상호작용하는지에 대한 자세한 내용은 저희가 깊이 있게 다룬 내용을 참고하실 수 있습니다. 다축 CNC 프레스 브레이크 붕괴.
투자할 가치가 있을까요? (투자 대비 분석)
투자하기 가변 각도 CNC 프레스 브레이크 총 소유 비용을 수동 기계의 노동 및 폐철 비용과 비교할 때 정당화됩니다. 각도 계산과 백게이지 위치 조정을 자동화함으로써, 작업장은 경험이 적은 작업자를 활용해 생산할 수 있습니다 마스터 레벨 결과숙련 노동력 부족을 효과적으로 해결하면서 일일 처리량을 증가시킵니다.
우리의 경험에 따르면, ROI는 보통 세 가지 주요 영역에서 나옵니다:
- 에너지 절감: 저희 하이브리드 서보 시스템은 램이 움직일 때만 모터를 작동시켜 전기 요금을 크게 낮춥니다.
- 금형 수명: 정밀한 압력 조절은 너무 세게 '바닥을 찍는' 것을 막아 펀치와 죽음의 수명을 연장합니다.
- 복잡한 능력: Having a 가변 각도 Setup은 일반 작업장이 감당할 수 없는 복잡한 항공우주 또는 의료용 프로젝트에 입찰할 수 있게 해줍니다.
첫 업그레이드를 고려한다면, 4축 CNC 프레스 브레이크 현재 생산량 요구사항을 충족하는지 확인하기 위해서입니다.
자주 묻는 질문
모든 금속이 CNC 정밀도의 혜택을 받는 반면, 스테인리스강이나 고수율 알루미늄처럼 스프링백이 높거나 결정 구조가 불안정한 재료가 가장 큰 개선을 보입니다. 가변 각도 제어 덕분에 이러한 '어려운' 재료들을 허용 오차 내에 유지하기 위한 정밀한 조정이 가능합니다.
CNC 크라우닝은 기계 컨트롤러를 이용해 작업물에 가해지는 힘을 감지하고 베드 중심을 물리적으로 조정합니다. 이렇게 하면 기계 전체 길이에 걸쳐 압력이 고르게 유지되어, 부품의 '중앙'이 끝과 다른 각도를 갖는 것을 방지합니다.
아니. 사실 JS Ragos와 같은 현대 CNC 인터페이스는 직관적으로 설계되어 있습니다. 3D 파일이 로드되면, 기계는 굴곡의 복잡한 삼각법을 처리하기 때문에, 작업자는 수동 계산보다는 안전한 자재 취급과 품질 검사에 주로 집중해야 합니다.
