하이브리드 CNC 프레스 브레이크

유한 요소 해석(FEA)은 실제 작업 조건에서 구조 성능을 시뮬레이션하고 최적화하기 위해 프레스 브레이크 설계에 적용됩니다. 응력 분포, 변형, 하중 용량을 분석하여 생산 전에 기계 프레임이 최대의 강도, 정밀도, 내구성을 달성하도록 보장합니다.

저희는 4축부터 6축, 8축까지 다양한 축 구성을 갖춘 완전 맞춤형 프레스 브레이크 CNC 제어 시스템을 제공합니다. 모든 시스템은 표준 굽힘, 복잡한 다단계 작업, 완전 자동화된 굽힘 생산 등 고객의 고유한 생산 요구에 맞게 맞춤화됩니다. 저희 제품은 최대한 정확하고 효과적이며 사용하기 간단하도록 설계되었습니다.

귀하의 제작 요구에 따라 2D 및 3D 프로그래밍과 포괄적인 3D 시뮬레이션 기능 등 최고의 기능을 제안해 드릴 수 있습니다. 저희는 Delem, Cybelec, ESA, STEP과 같은 유명 CNC 제조업체와 협력하여 프레스 브레이크에 최첨단 제어 기술을 적용해 신뢰할 수 있는 작동과 탁월한 굽힘 정밀도를 보장합니다.

Rexroth와 Hawe의 프리미엄 부품이 유압 시스템에 제공되어 긴 서비스 수명, 우수한 효율성, 안정적인 성능을 보장합니다. 독립형 오일 탱크 덕분에 사후 유지보수가 더 간단하고 편리합니다. 오일 탱크는 내구성을 높이고 시간이 지남에 따라 부식을 성공적으로 막기 위해 녹 방지 인산화 처리를 받습니다.

또한, 시간이 지남에 따라 석유 파이프라인을 막을 수 있는 슬러지의 발생을 방지하여 오일의 순도를 유지하는 데 도움을 줍니다. 정교한 유압 부품, 견고한 구조, 그리고 선제적인 전략의 도움으로 저희 프레스 브레이크는 전 세계 고객에게 신뢰할 수 있는 작동과 더 적은 다운타임을 제공합니다.

JS 라고스 고효율 서보 모터는 기존 지멘스 모터에 비해 전기 요금을 20–30% 절감할 수 있습니다. 이 서보 모터들은 약 20dB의 매우 낮은 소음으로 작동하여 더 조용하고 편안한 작업 환경을 제공합니다. 첨단 유압과 에너지 절약 및 저소음 서보 기술의 결합은 프레스 브레이크가 우수한 성능과 낮은 운영 비용을 모두 제공합니다.

DSP LASER는 움직이는 부분과 고정된 부분 사이에서 실수로 발생할 수 있는 압박 위험으로부터 프레스브레이크 조작자를 보호합니다. 이 장치의 프로젝트 아이디어는 프레스브레이크의 움직이는 퍼트에 보호 구역을 장착하는 것입니다.

이는 DSP LASER가 생성한 적절하고 특별한 치수의 부피로, 기계가 멈추는 데 필요한 거리보다 더 높은 상단 도구 꼭짓점 아래에 위치합니다. 그래서 보호 구역은 이동 부분과 함께 움직이며, 이 구역의 경주를 고정된 퍼트 쪽으로 전진시킵니다. 보호 구역에 들어갈 때 발생하는 장애물(예: 오퍼레이터 손가락)입니다. 즉시 감지되어 이동 부품의 움직임이 중단됩니다.

• 볼 스크류와 선형 가이드 파트너 TPI, 하이윈
• 선택 축 Z1-Z2.
• 더블 스톱과 마이크로미터 조절이 가능한 손가락.
• 위치 정확도± 0.03 mm.
• Z축 속도 1000 mm/s.
• X축 속도: 400 mm/s.
• 뒷면에 라이트 커튼

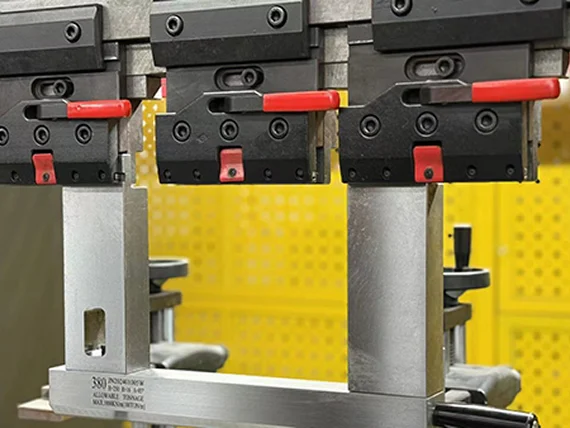

Amada의 퀵 클램프 덕분에 상부 프레스 브레이크 펀치는 빠르고 안전하게, 도구 없이도 설치하거나 제거할 수 있습니다. 운영자는 기본적인 레버나 캠락 메커니즘으로 몇 초 만에 장비를 고정하거나 해제할 수 있어 설치 시간을 크게 단축하고 생산 생산성을 높일 수 있습니다.

고강도 합금강으로 제조되고 완벽한 정렬을 위해 정밀하게 가공된 Amada 퀵 클램프는 안정적인 클램핑력과 일관된 굽힘 정확도를 보장합니다. 인체공학적 설계는 작업자의 피로를 최소화하며, 내구성 있는 구조는 중장비 생산 환경에서도 긴 수명을 보장합니다.

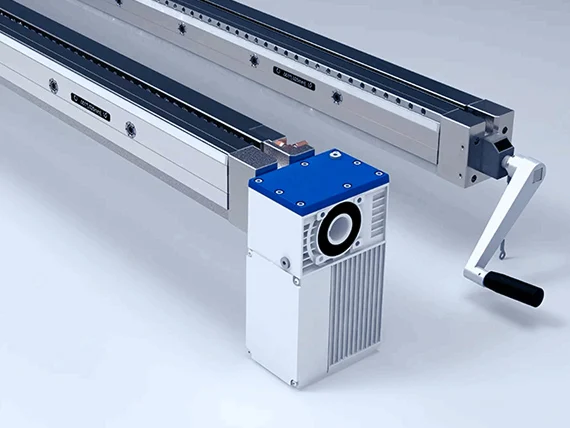

크라우닝 테이블은 굽힘 시 기계 프레임의 변형을 보상하기 위해 설계된 프레스 브레이크 기능입니다.

기계식 쐐기나 유압 시스템을 사용해 테이블 중앙에 약간의 위쪽 곡선을 만들어 전체 작업 길이에 걸쳐 일관된 굽힘 각도를 보장하여 전반적인 굽힘 정확도를 향상시킵니다.

모든 기계에는 설치 직후 즉시 생산을 시작할 수 있도록 한 세트의 완전한 공구 세트가 기본으로 제공됩니다.

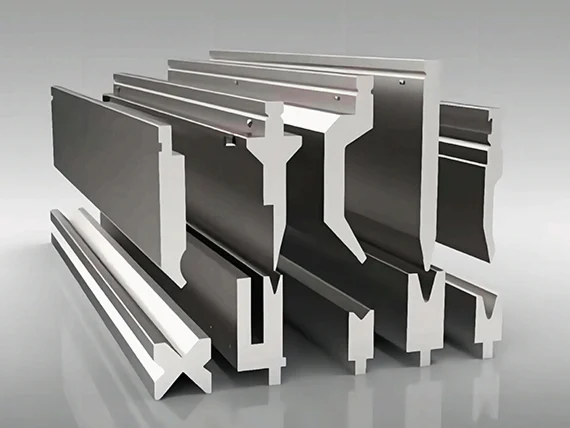

저희는 다양한 굽힘 용도에 맞게 특별히 설계된 프레스 브레이크 공구를 제공합니다. 모든 도구는 뛰어난 강도, 내구성, 마모 저항성을 가진 프리미엄 42CrMo 합금강으로 만들어집니다. 사용 수명을 늘리고 지속적인 굽힘 품질을 유지하기 위해 각 도구는 정밀하게 열처리됩니다.

또한, 장비를 관리 가능한 길이로 분리하여 빠른 설치와 간편한 취급을 가능하게 하는 세분화 서비스도 제공합니다. 고객에게 프레스 브레이크 작업에 가장 큰 유연성을 제공하기 위해, Wila, Amada 및 기타 주요 공구 시스템과 호환되는 공구를 제조할 수 있습니다.

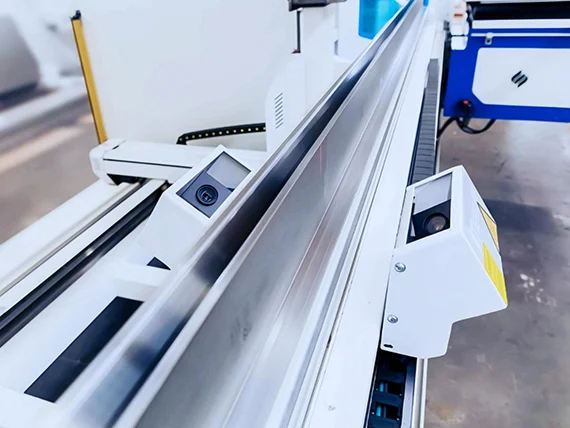

Data-M 및 Vision Components와 함께 개발된 레이저 체크 시스템은 단 한 번의 굽힘 작업만으로도 매우 정확한 굽힘 각도를 보장합니다.a

CNC 프레스 브레이크용 완전 자동 레이저 보조 굽힘 각도 측정 솔루션으로서, iMeasure는 재료 종류나 두께에 관계없이 정밀한 각도 감지를 제공합니다. ±0.1°를 초과하는 정확도로 이전에는 도달할 수 없었던 정밀도를 달성합니다.a

이 시스템은 레이저 빔을 시트 표면에 투사하여 자동으로 굽힘 각도를 보정하며, 이를 카메라로 감지합니다. 레이저 빔과 카메라 축 사이의 각도를 계산함으로써 실제 굴절 각도를 결정하고, 스프링백을 보상하며, 완벽한 결과를 위해 가해지는 힘을 최적화합니다.a
