탠덤 프레스 브레이크

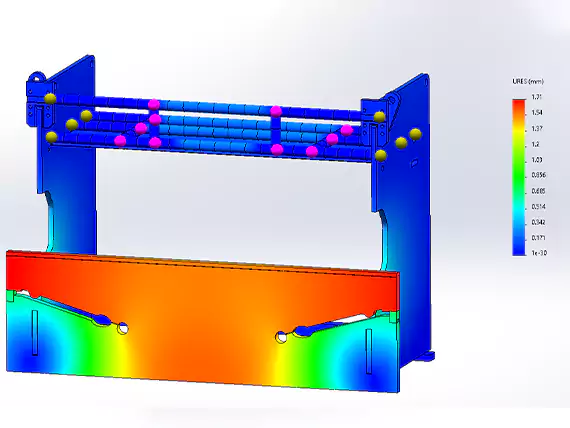

유한 요소 해석(FEA)은 실제 작업 조건에서 구조 성능을 시뮬레이션하고 최적화하기 위해 프레스 브레이크 설계에 적용됩니다. 응력 분포, 변형, 하중 용량을 분석하여 생산 전에 기계 프레임이 최대의 강도, 정밀도, 내구성을 달성하도록 보장합니다.

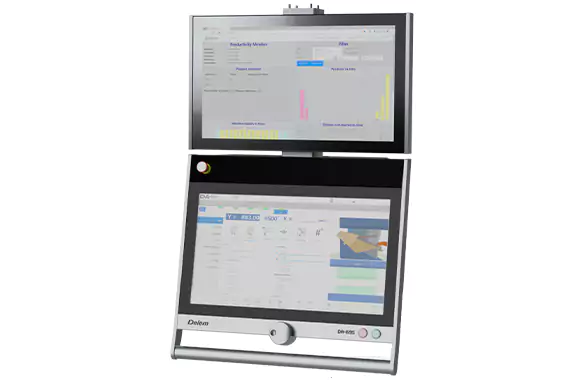

DA-60S 시리즈 CNC 프레스 브레이크 제어용 두 번째 디스플레이 솔루션

• 24인치 고해상도 컬러 TFT
• 산업용 터치스크린 기능
• HDMI 인터페이스
• CNC의 독점 스위치 기능
• USB, 주변기기 인터페이스, USB 2배 자동 전환, 소스 USB 1배 스위칭, 직접 연결

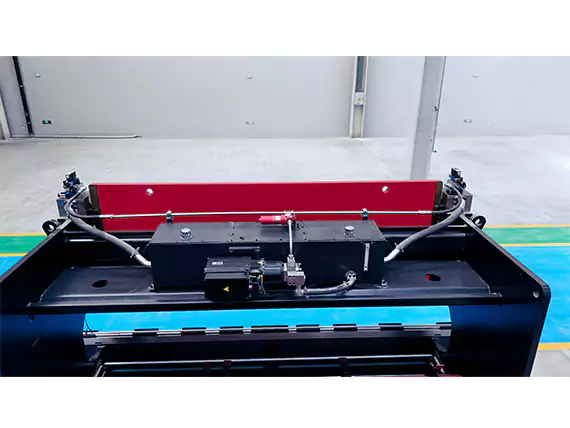

Rexroth와 Hawe의 프리미엄 부품이 유압 시스템에 제공되어 긴 서비스 수명, 우수한 효율성, 안정적인 성능을 보장합니다. 독립형 오일 탱크 덕분에 사후 유지보수가 더 간단하고 편리합니다. 오일 탱크는 내구성을 높이고 시간이 지남에 따라 부식을 성공적으로 막기 위해 녹 방지 인산화 처리를 받습니다.
또한, 시간이 지남에 따라 석유 파이프라인을 막을 수 있는 슬러지의 발생을 방지하여 오일의 순도를 유지하는 데 도움을 줍니다. 정교한 유압 부품, 견고한 구조, 그리고 선제적인 전략의 도움으로 저희 프레스 브레이크는 전 세계 고객에게 신뢰할 수 있는 작동과 더 적은 다운타임을 제공합니다.

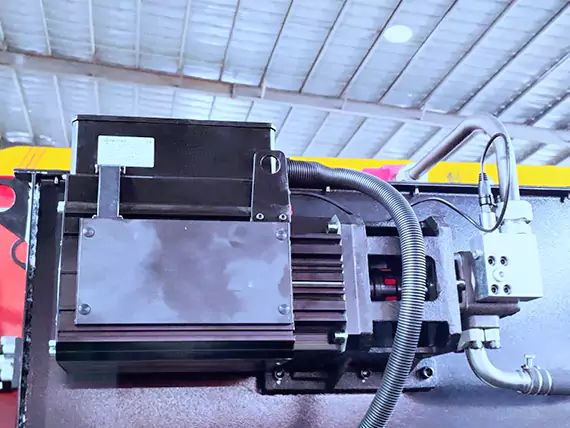

JS 라고스 고효율 서보 모터 이렇게 하면 전기 요금을 다음과 같이 줄일 수 있습니다. 20–30% 기존 지멘스 모터와 비교했을 때입니다. 이 서보 모터들은 놀라울 정도로 낮은 잡음으로 작동합니다 20 dB—더 조용하고 편안한 작업 환경을 제공합니다. 첨단 유압과 에너지 절약 및 저소음 서보 기술의 결합은 프레스 브레이크가 우수한 성능과 낮은 운영 비용을 모두 제공합니다.

1. 광학 보호 기능: 지원
2. 광학 영상 기능: 지원
3. 레이저 송신기: CLASS 1 블록 레이저
4. 수신기: 통합 이미지 프로세서가 장착된 카메라 수신기
5. 최대 권장 광학 거리: 8미터
6. 감지 영역: 30mm(H)x30mm(W)
7. 최소 객체 탐지 해상도: 2mm
8. 커넥터 종류: M12 12핀
9. 도구 호환성: V 공구 및 비표준 공구
10. 통합 상태 LED: 지원

• 볼 스크류와 선형 가이드 파트너 TPI, 하이윈
• 선택적 축 Z1-Z2.
• 더블 스톱과 마이크로미터 조절이 가능한 손가락.
• 위치 정확도± 0.03 mm.
• 잭시스 속도 1000 mm/s.
• Xaxis 속도 400 mm/s.
• 뒷면에 라이트 커튼

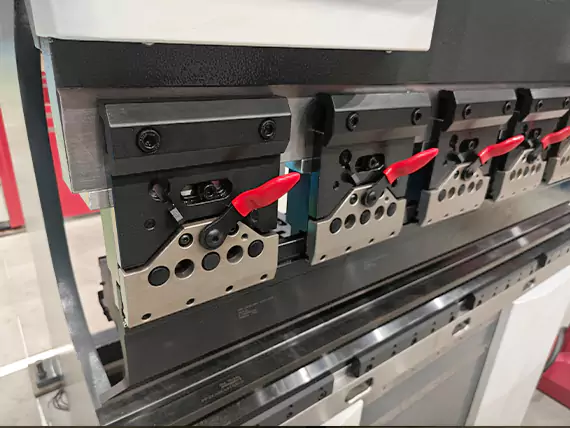

Amada의 퀵 클램프 덕분에 상부 프레스 브레이크 펀치는 빠르고 안전하게, 도구 없이도 설치하거나 제거할 수 있습니다. 운영자는 기본적인 레버나 캠락 메커니즘으로 몇 초 만에 장비를 고정하거나 해제할 수 있어 설치 시간을 크게 단축하고 생산 생산성을 높일 수 있습니다.

고강도 합금강으로 제조되고 완벽한 정렬을 위해 정밀하게 가공된 Amada 퀵 클램프는 안정적인 클램핑력과 일관된 굽힘 정확도를 보장합니다. 인체공학적 설계는 작업자의 피로를 최소화하며, 내구성 있는 구조는 중장비 생산 환경에서도 긴 수명을 보장합니다.

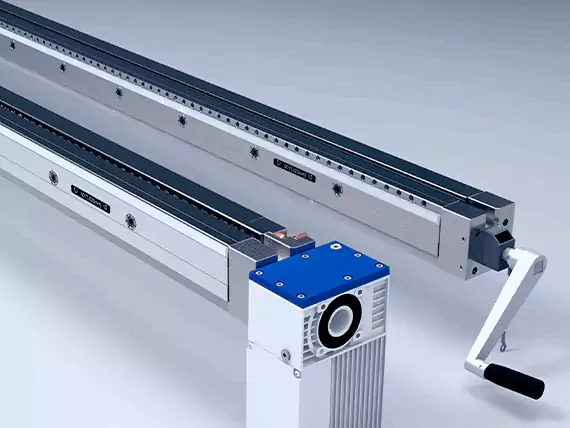

크라우닝 테이블은 굽힘 시 기계 프레임의 변형을 보상하기 위해 설계된 프레스 브레이크 기능입니다.

기계식 쐐기나 유압 시스템을 사용해 테이블 중앙에 약간의 위쪽 곡선을 만들어 전체 작업 길이에 걸쳐 일관된 굽힘 각도를 보장하여 전반적인 굽힘 정확도를 향상시킵니다.

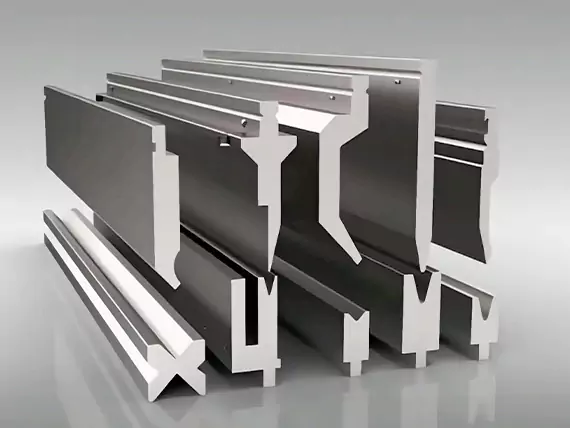

우리 모든 기계가 다 왔어 하나의 완전한 공구 세트가 포함된 표준설치 직후 바로 생산을 시작할 수 있도록 보장합니다.

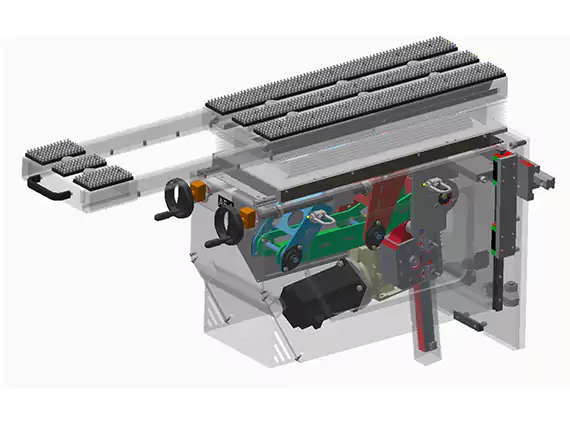

그 팔로워 지원 시스템 굽힘 과정에서 작업물을 자동으로 지지하고 따라가며 작업자를 지원합니다. 특히 다음과 같은 용도로 유용합니다 크고 무거운 또는 긴 시트, 운영자의 노력을 줄이고 안전성을 향상시킵니다.

• 자동 팔로우– 지지 암은 굽힘 과정과 동기화되어 시트를 안정적으로 유지합니다.
• 노동 절감– 크거나 무거운 부품을 다룰 때 여러 작업자가 필요 없음.
• 안전하고 인체공학적– 운영자의 신체적 부담과 위험을 최소화하여 작업장 안전을 향상시킵니다.
• 유연한 사용– 필요하지 않을 때는 조정하거나 옆에 주차할 수 있어 작업 공간을 효율적으로 유지합니다.
• 높은 적재 용량– 각 지지 암은 최대 다음을 운반할 수 있습니다 250kg이 제품은 중장비 용도에 적합합니다.

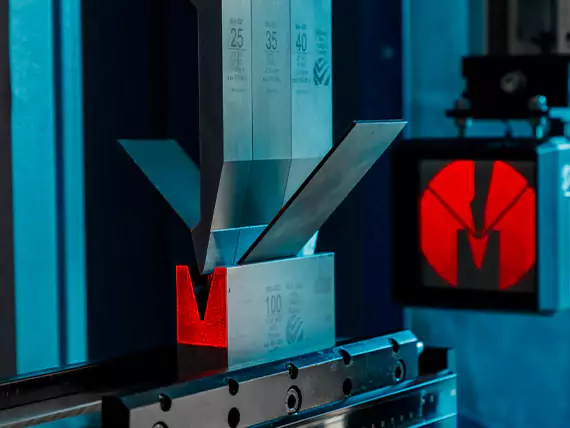

그 레이저 체크 시스템, 로 발전되었다 데이터-M & 비전 구성 요소는 단 한 번의 굽힘 작업만으로도 매우 정확한 굽힘 각도를 보장합니다.

CNC 프레스 브레이크용 완전 자동 레이저 보조 굽힘 각도 측정 솔루션으로서, iMeasure는 재료 종류나 두께에 관계없이 정밀한 각도 감지를 제공합니다. 정확도는 ±0.1°이전에는 도달할 수 없었던 정밀도 수준을 달성합니다.

이 시스템은 레이저 빔을 시트 표면에 투사하여 자동으로 굽힘 각도를 보정하며, 이를 카메라로 감지합니다. 레이저 빔과 카메라 축 사이의 각도를 계산함으로써 실제 굴절 각도를 결정하고, 스프링백을 보상하며, 완벽한 결과를 위해 가해지는 힘을 최적화합니다.
