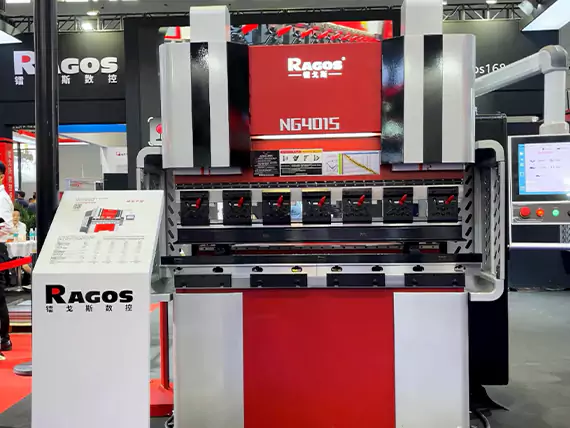

고강도 프레임
🔹 프레임 구조
이 기계는 중장비 용접 강철 프레임을 채택하여 우수한 강성, 강도, 내구성을 제공하여 장기 안정적인 성능을 제공합니다.
🔹 열처리 및 샷 블라스팅
용접 후에는 전체 프레임이 진행됩니다 응력 완화 열처리 그리고 샷 블라스팅, 이는 내부 응력을 효과적으로 제거하고 변형을 최소화하며 구조적 안정성을 향상시킵니다.
🔹 CNC 정밀 가공
모든 중요 장착면은 다음과 같은 방식으로 가공됩니다. 단일 클램핑 작업 CNC 수직 가공 센터에서 촬영 중입니다. 이로 인해 뛰어난 평행성과 수직성이 보장되어 우수한 정확도와 일관된 굽힘 품질을 제공합니다.
견적 요청

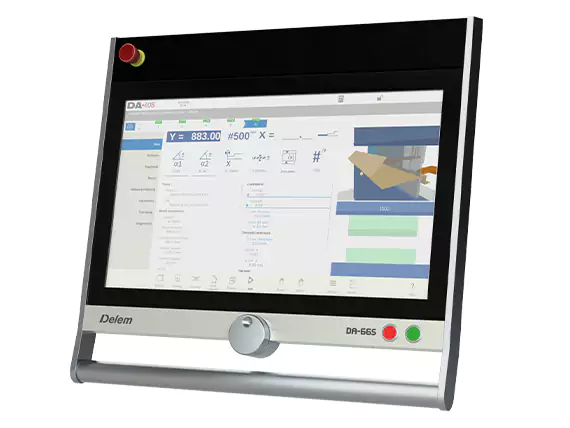

CNC 컨트롤러(DA66S)
- 2D 그래픽 터치스크린 프로그래밍 모드
- 시뮬레이션 및 생산 분야에서의 3D 기계 표현
- 24인치 고해상도 컬러 TFT
- Delem Modusys 호환성 (모듈 확장성 및 적응성)
- USB, 주변 연결 장치
- 컨트롤의 멀티태스킹 환경 내에서 사용자 전용 애플리케이션 지원
- 센서 굽힘 및 보정 인터페이스
- Profile-S2D 오프라인 소프트웨어
견적 요청

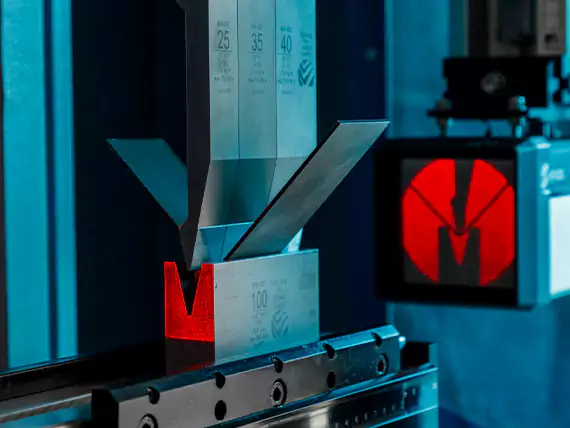

레이저 안전 아이리스 라이트 커튼
- 광학 보호 기능: 지원
- 광학 영상 기능: 지원
- 레이저 송신기: CLASS 1 블록 레이저
- 수신기: 통합 이미지 프로세서가 장착된 카메라 수신기
- 최대 권장 광학 거리: 8미터
- 감지 영역: 30mm(H)x30mm(W)
- 최소 객체 탐지 해상도: 2mm
- 커넥터 종류: M12 12핀
- 도구 호환성: V 공구 및 비표준 공구
- 통합 상태 LED: 지원
견적 요청

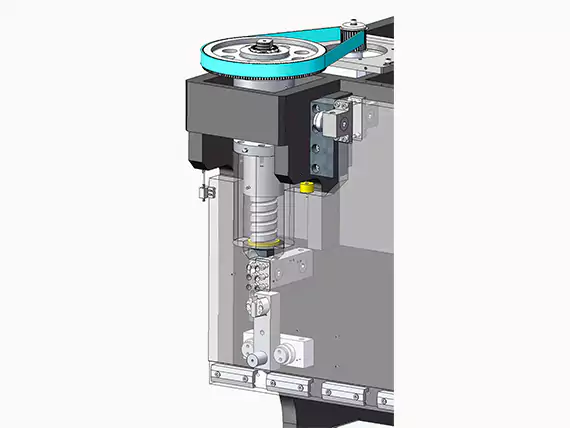

동기식 제어
JS 라고스 기계에서는 두 개의 격자 자로 가이드 레일 마모로 인한 정확도 변동을 없애 정확한 동기화와 구조적 안정성 향상을 달성합니다.
부드러운 움직임과 신뢰할 수 있는 동기화는 고정밀 볼 스크류 구동 두 개로 보장되며, 정교하게 제작된 경첩 구조로 인해 이심 하중으로 인한 손상을 방지합니다.
실시간 격자 자격자 피드백 관리를 통해 시스템의 매우 정확한 배치로 우수한 굽힘 정확도와 장기적인 작동 신뢰성이 보장됩니다.
견적 요청

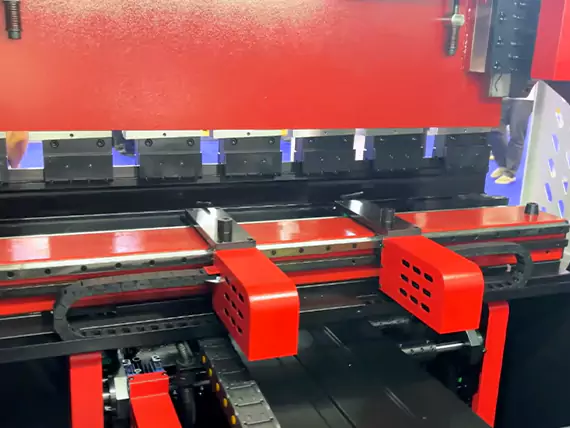

백게이지
고정밀 백게이지 시스템
저희 프레스 브레이크에는 고정밀 백게이지 시스템, 판금의 빠르고 정확하며 반복 가능한 위치 지정을 보장하기 위해 설계되었습니다. 사용 볼 스크류, 선형 가이드, 정밀 벨트이 시스템은 원활한 이동과 장기적인 신뢰성을 보장합니다.
주요 특징:
- ±0.03 mm 위치 정확도
- X, R, Z축에서의 고속 이동
- 더블 스톱 핑거를 이용한 마이크로미터 조정
- 지지대당 30kg 하중 용량을 가진 얇은 시트 지지 시스템(SPA)
- 모듈식 설계, 4축, 6축 또는 다축 구성에 유연하게 대응할 수 있습니다
견적 요청

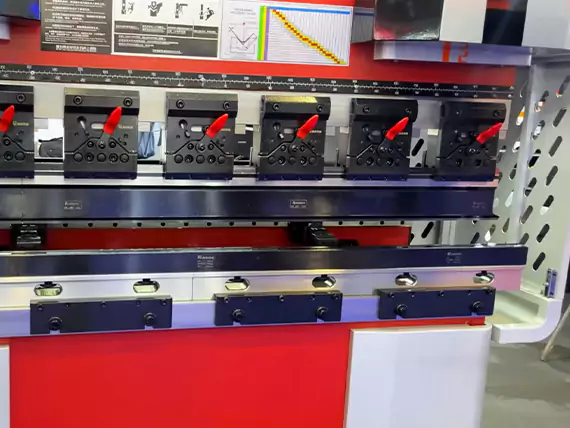

아마다 스타일 유럽식 원터치 프레스 브레이크 펀치 홀더
빠른 로딩
더 작은 섹션화된 펀치는 홀더 앞쪽에서 끼워 넣었다 빼내기도 합니다.
세이프티 그루브
펀치 홀더 상단의 안전 홈을 이용해 펀치를 기계에 장착하는 특수 캠프 플레이트가 있습니다. 이 특수 클램프 플레이트는 클램프를 수평으로 움직여야 할 때 펀치가 떨어지는 것을 방지합니다.
운영자 안전
낙하 방지 바는 설치 중 펀치가 펀치 홀더에서 떨어지는 것을 방지하여 조작자의 안전을 높입니다. 펀치를 클램프에 삽입하면 브레이크 베드 내 어느 위치로든 이동할 수 있어 펀치가 클램프에서 빠져나갈 가능성을 방지합니다.
견적 요청

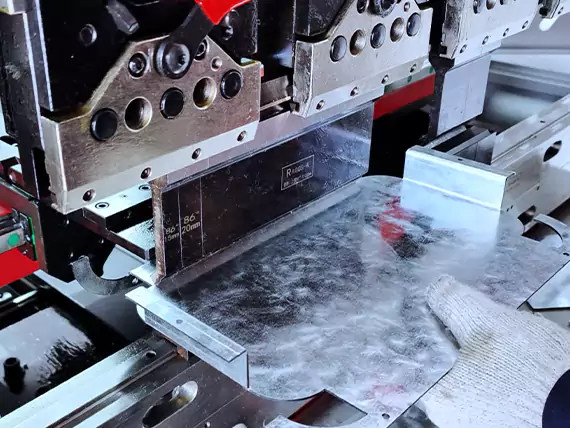

펀치 앤 다이
저희가 제공합니다 맞춤형 프레스 브레이크 공구 다양한 굽힘 용도에 맞춰 다니기 위해서입니다. 우리의 모든 도구는 다음과 같이 만들어졌습니다 42CrMo 고강도강, 와 열처리 우수한 경도, 내구성, 그리고 긴 사용 수명을 보장하기 위해서입니다.
저희는 또한 분할 공구 서비스이 덕분에 다양한 굽힘 길이와 형태에 맞는 유연한 세팅이 가능합니다. 저희 공구는 맞춤 제작이 가능합니다 윌라, 아마다 및 기타 표준 공구 시스템호환성과 쉬운 설치를 보장합니다.
견적 요청
기술 사양
더 자세한 사양은 주저하지 말고 알려주세요 문의!
| 모델 | NG-4015 | NG-3512 | NG-2508 | NG-6020 | NG-8025 | NG-1003 |
| 압력 | 40톤 | 35톤 | 25톤 | 60톤 | 80톤 | 100톤 |
| 길이(mm) | 1500 | 1200 | 800 | 2000 | 2500 | 3200 |
| 작업대 높이(mm) | 855 | 810 | 805 | 855 | 830 | 855 |
| 데이라이트(mm) | 420 | 420 | 420 | 420 | 420 | 500 |
| 목구멍(음) | 400 | 400 | 300 | 400 | 400 | 400 |
| 스트로크(mm) | 150 | 150 | 150 | 150 | 150 | 200 |
| 빈 적재 속도 | 200mm/s | 200mm/s | 170mm/s | 150mm/s | 180mm/s | 180mm/s |
| 작업 속도 | 10-30mm/s | 10-30mm/s | 10-30mm/s | 10-30mm/s | 10-30mm/s | 10-30mm/s |
| 백게이지 스트로크(mm) | 500 | 500 | 500 | 500 | 600 | 600 |
| 백가우 속도(mm/s) | 250mm/s | 250mm/s | 250mm/s | 250mm/s | 250mm/s | 250mm/s |
| R 축 스트로크(mm) | 150 | 150 | 150 | 150 | 150 | 150 |
| R 축 속도 | 130mm/s | 130mm/s | 130mm/s | 130mm/s | 130mm/s | 130mm/s |
| 프레임 간 거리 | 1430mm | 1130mm | 635mm | 1930mm | 2190mm | 2870mm |
| 축 | 6축 | 4축 | 3축 | 6축 | 6 1축 | 6 1축 |
| 힘 | 8.6*2Kw | 5.5*2Kw | 8.6Kw | 8.6*2Kw | 20*2Kw | 22*2Kw |
| 무게 | 3900kg | 2900kg | 1900kg | 4500kg | 6800kg | 8200kg |
| 차원(LxWxHmm) | 2050X1800X2270 | 1740X1800X2200 | 1250X1600X2130 | 2560X1810X2440 | 3060X1850X2600 | 3760X1950X2700 |
| 총 출력 | 18.8Kw | 11.8Kw | 9.4Kw | 19.5Kw | 42.3Kw | 46.3Kw |
| 전압 | 380V | 380V | 380V | 380V | 380V | 380V |
