10mm 강철의 프레스 브레이크 톤수 계산 방법 (단순 방법)
기계 설정을 추측하지 말고 금이 가거나 램이 멈추는 위험을 감수하지 마세요. 10mm 강철을 다룰 때, 실수할 여지가 거의 없는 무겁게 느껴지는 영역에 들어서게 됩니다. 이 가이드는 매번 완벽한 굽기를 얻기 위한 정확한 수학과 전문적인 단계를 알려드립니다.
10mm 강철의 프레스 브레이크 톤수를 어떻게 계산하나요??
10mm 강철의 프레스 브레이크 톤수 계산, 공식을 사용하세요 $P = (650 \곱 S^2 곱하기 L) / V$. 10mm 연강, 보통 80mm에서 100mm 사이의 V형 개구부를 선택합니다. 80mm V-다이 사용, 대략적으로 필요합니다 82 길이 1미터당 톤의 힘. 램을 사이클하기 전에 항상 기기의 용량 차트를 확인하세요.
공기 굽힘의 표준 공식(Standard Formula for Air Bending Force)
대부분의 가게는 검증된 공기 굽힘 공식에 의존합니다. 재료 두께를 알아야 합니다 ($S$), 굽힘의 길이 ($L$), 그리고 V-다이 개방 ($V$).
인장 강도 450달러의 연강에 대해{ N/mm}^$2, 공식은 다음과 같습니다:
$$P = frac{650 \곱 S^2 곱하기 L}{V}$$
이 방정식에서, $P$는 킬로뉴턴 단위의 힘입니다 ($10\텍스트{ kN} \약 1텍스트{ 성조}$). 10mm 강철을 80mm V-다이 위에 1미터 구부리면:
- 두께의 제곱: $10 \시간 10 = 100$.
- 곱하기 650: $100 \시간 650 = 65,000$.
- V자 개방으로 나누기 (80): $65,000 / 80 = 812.5텍스트{ kN}$.
- 톤으로 변환하세요: 81.25 톤에서 미터.
V-다이 선택이 가장 중요한 결정인 이유
10mm 지점에 도달하면 무작위로 V-다이를 선택할 수 없습니다. 이 두께의 강철에 대한 경험 법칙은 V자형 개방입니다 8 에게 10 두께 곱하기. 더 작은 V자 개구부는 굽힘이 더 단단해지지만 필요한 무게를 급증시킵니다. 더 큰 V자 개구부는 기계에 더 쉽게 굴곡을 주지만 내부 반경은 커집니다.
10mm 강철에 60mm V-다이를 선택한다면, 톤수 요구량이 초과로 뛰어듭니다 108 톤에서 미터. 이는 표준 한계를 쉽게 초과할 수 있습니다 4000MM 프레스 브레이크 전신 시트를 구부리면. 항상 균형 잡힌 것을 목표로 하세요 주사위 개봉 톤수 공구를 보호하기 위해.
재료 유형이 계산에 미치는 영향
연강이 기본입니다, 하지만 스테인리스 스틸은 수학적으로 변화를 줍니다. 스테인리스는 더 튼튼하고 약 50% 더 큰 압박감을 가졌다. 만약 당신의 10mm 프로젝트가 304 스테인리스, 최종 톤수에 곱해야 합니다 1.5.
| 재료 유형 | 배수 | 10mm 톤수 (80음 V) |
| 연강 | 1.0 | 82 톤/m |
| 알루미늄 | 0.5 | 41 톤/m |
| 스테인리스 스틸 | 1.5 | 123 톤/m |
10mm 강철 두께가 금형 마모에 미치는 영향?
10mm 강철을 구부리면 큰 마찰이 발생합니다. "어깨" 네 V-다이의. 이 두께는 재료가 고압 하에 금형 가장자리를 따라 끌리게 만듭니다. 강철이 닳지 않도록 경화 도구와 적절한 윤활을 사용해야 합니다 "픽업" 주사위 위에서.

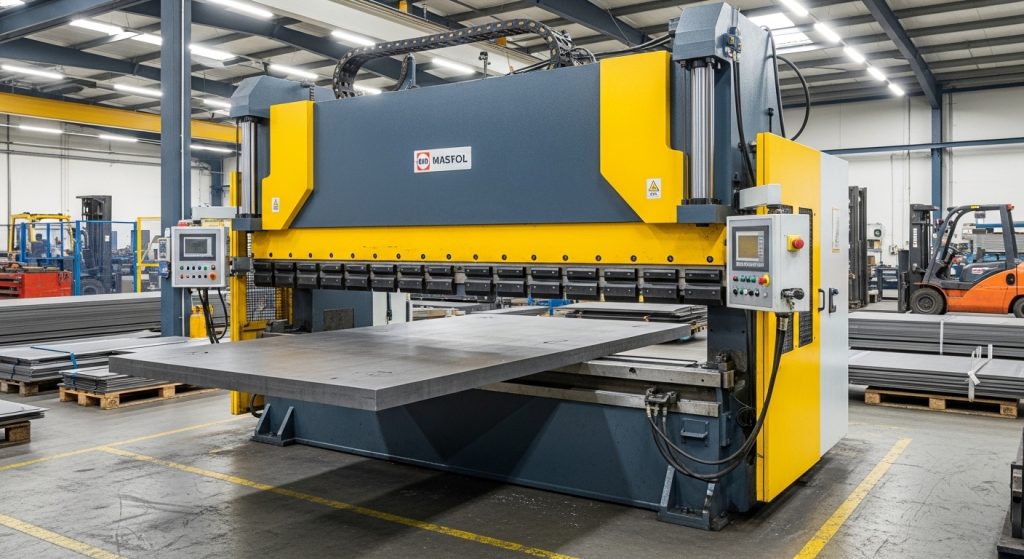

무거운 플레이트에 적합한 프레스 브레이크 선택
일상적인 업무가 포함될 때 10mm 시트 굽힘, 구조적 완전성을 위해 만들어진 기계가 필요합니다. 가벼운 기계도 쉽게 휘어질 수 있습니다 80+ 엄청난 압력, 이로 인해 "보트 모양" 중앙이 끝만큼 또렷하지 않은 부분이 휘어집니다.
10mm 플레이트에서 일관된 결과를 얻으려면, a 중장비 프레스 브레이크 크라우닝 시스템은 매우 중요합니다. 크라우닝 시스템은 베드의 자연스러운 굴림을 보완합니다, 10mm 휘음이 90 한쪽 끝에서 다른 쪽 끝까지 도수.
길이 계산과 계산 대. 수용 인원
톤수는 누적된다는 점을 잊지 마세요. 만약 당신이 프레스 브레이크 용량 이야. 200 10mm 강철 3미터 조각을 구부리면 수 있습니다, 너 곤란해졌어. At 82 톤에서 미터, 3미터 굽이에는 246 톤. V-오프닝을 100mm로 늘리거나 더 큰 기계를 찾아야 할 거예요.
피하기 "조성" 10mm 플레이트에 설치된 트랩
거의 절대 하지 말아야 합니다 "동전" 10mm 강철. 주조는 펀치를 다이에 박아 금속을 찍을 수 있을 만큼 강한 힘을 가하는 것을 의미합니다. 10mm 플레이트에 대해, 코인 톤은 다음과 같이 할 수 있습니다 5 에게 10 공기의 굽힘보다 훨씬 더 높은 수준이었다. 대부분의 표준 기계와 금형은 10mm 판에 코인 굽힘이 생기기 훨씬 전에 폭발하거나 변형됩니다. 3mm 이상은 에어벤딩을 고수하세요.
내부 굽힘 반경은 톤수에 따라 어떻게 변하나요?
내부 반경 ($레$) 당신의 굽힘은 선택한 V-다이 개구부와 직접 연결되어 있습니다. 공기 굽힘에서, $Ri달러는 V자 개방의 약 1/6에 해당합니다 ($V/6$). 80mm V-다이에 10mm 강철을 사용할 때, 안쪽 반경은 약 13.3mm 정도 됩니다. 100mm V-다이를 사용해 톤수를 줄인다면, 반경이 대략 16.6mm까지 증가합니다.
최소 플랜지 길이 계산
80mm V-다이를 사용해 10mm 강철에 20mm 플랜지를 굽힐 수 없습니다. 조각은 그냥 구멍 안으로 떨어질 거예요. 최소 플랜지 길이 ($B$) 는 보통 다음과 같이 계산됩니다. $0.7 \곱하기 V$. 80mm V-다이를 위한, 굽힘 시 플랜지는 최소 56mm 길이여야 합니다.
인장 강도가 배치마다 다른 이유
모든 10mm 강철이 같지는 않습니다. 강철판은 탄소 함량이 높거나 압연 공정으로 인해 경화된 경우가 많습니다. 만약 당신의 번호판이 "핫롤" vs "콜드 롤," 저항 변화. 계산된 톤수와 기계의 최대 한계 사이에 항상 최소 20%의 안전 여유를 유지하세요.
10mm 강철용 프레스 브레이크 설정 방법?
10mm 플레이트 세팅은 첫 타격 전에 공구 정렬을 두 번 확인해야 합니다. 힘이 너무 크기 때문입니다, 조금이라도 어긋나도 램이 손상되거나 백게이지가 보정에서 벗어날 수 있습니다. 같은 재료 배치의 테스트 부품으로 각도를 확인하기 위해 먼저 시작하세요.
응력 골절 여부를 공구 점검하기
신청하기 전에 80 엄청난 압력, 펀치와 다이를 점검해 작은 균열이 있는지 확인하세요. 10mm 강철의 고톤수 굽힘은 발생할 수 있습니다 "피로" 시간이 지나면서 금속 속에. V자 가장자리를 따라 칩이 생기거나 펀치 팁에 버섯이 생기는지 찾아보세요.
심한 굽힘에 적절한 윤활제 사용
강력한 굽힘 윤활제는 재료를 금형에 밀어 넣는 데 필요한 힘을 줄여줍니다. 이렇게 하면 실제 무게가 약간 줄어들고 V-다이의 수명이 연장됩니다. 다이 상단 가장자리에 두꺼운 그리스 층이나 특수 벤딩 필름을 발라주세요.
10mm 강철로 스프링백 관리
스프링백은 금속이 "펴기" 압력이 해제된 직후 약간. 10mm 연강, 보통 경험 1 에게 2 스프링백 정도. 너는 너무 많이 굽혀야 해. 91 또는 92 최종 90도 각도를 달성하기 위해.
고정밀 프로젝트를 위한 고급 계산
기본 공식은 다음과 같이 작동합니다. 90% 일자리, 정밀 공학은 다음을 검토해야 합니다. "K-팩터" 배치의 비인장 강도도 포함됩니다. 항공우주 또는 방위 분야용 부품을 제작한다면, 10mm 강철 입자가 극심한 스트레스 상태에서 어떻게 행동하는지 고려해야 합니다.
톤수 요구량에서 곡물 방향의 역할
제재소에서 강철이 압연될 때, 입자 방향이 형성됩니다. 구 부리 "결과 함께" 더 쉽고 약간 적은 톤수로 소모됩니다, 하지만 금속은 굽은 바깥쪽에서 갈라질 가능성이 더 큽니다. 구 부리 "그레인을 가로질러" (수직) 대략 필요하다 5% 에게 10% 톤수는 더 많지만 훨씬 강해집니다, 더 내구성 있는 굽힘. 10mm 구조판용, 구조적 파손을 피하려면 항상 결을 가로질러 굽히도록 하세요.
고강도 합금의 인장 강도 조정
하드독스나 10mm 두께의 고강도 내마모강을 다룰 때는, 표준 $450text{ N/mm}^2$ 승수는 더 이상 적용되지 않습니다. 이 중 일부 재료는 인장 강도가 $1000을 초과합니다{ N/mm}^$2.
이 재료들의 공식을 조정하기 위해:
$$P_{부정} = P 곱하기 frac(마{\텍스트{실제 인장 강도}}{450}$$
만약 당신의 10mm 강철이 인장 강도가 $700이라면요.{ N/mm}^$2, 미터당 톤수는 다음에 증가합니다. 82 톤에서 거의 128 톤. 이를 고려하지 않는 것이 대형 매장에서 펀치가 스냅되는 주요 원인입니다.
이해하기 "압력 급증" 바텀 벤딩에서
이 가이드는 공기 굽힘에 초점을 맞추고 있습니다, 일부 운영자는 가끔 "바닥" 10더 나은 반복성을 위해 mm 판을 사용했습니다. 주의하세요: 펀치가 스트로크 하단에서 재료와 다이에 완전히 접촉하는 순간, 톤수는 단순히 증가하는 것이 아니라 급격히 증가합니다.
바닥 상황에서, 필요한 압력은 쉽게 세 배 또는 네 배로 증가할 수 있습니다. 즉, 82톤의 에어벤딩이 갑자기 요구합니다 250 에게 320 톤. 대부분 프레스 브레이크 용량 등급은 에어벤딩 한계를 기준으로 합니다. 바닥을 10mm 플레이트로 내리는 것이 기계의 베드를 영구적으로 휘게 만드는 가장 빠른 방법입니다.
기계 선정 및 구조적 완전성
기계에서는 10mm 굽기를 만들 수 없습니다. "하품." 기계 하품은 프레스 브레이크의 C-프레임이 고톤수에서 펼쳐질 때 발생합니다. 이 편향으로 인해 베드 끝의 각도가 중심 각도와 다르게 변합니다.
유압 크라우닝 시스템의 중요성
A 4000MM 프레스 브레이크, 베드 중앙이 자연스럽게 아래로 휘어지게 됩니다 300 4미터 길이에 걸쳐 톤. 고품질 기계는 "영예 로 운" 이 변형에 맞서 반격하기 위해 하부 빔의 유압 실린더나 기계적 쐐기 시스템으로 작동합니다.
크라우 없이, 10mm 강철 부품에는 "카누" 효과, 여기서 굽힘 각도는 90 끝에 있는 정도는 있지만 아마도 단지 87 중간 도수. 무거운 판금을 위한, 능동적인 크라우딩은 사치가 아닙니다; 검사를 통과하기 위해 필수입니다.
중형 판의 속도와 체류 시간
10mm 강철을 구부릴 때, 느릴수록 좋습니다. 빠른 접근 속도는 괜찮습니다, 하지만 실제 "프레스 속도" 보통 낮게 유지해야 합니다 8 초당 10mm까지. 이로 인해 강철 내 분자들이 과도한 열이나 미세한 균열을 발생시키지 않고 재배치할 수 있습니다.
또한, 설정 a "드웰 타임" (압박을 유지하는 것 0.5 에게 1.0 스트로크 하단에 초가 있습니다) 스프링백을 중화시키는 데 도움이 됩니다. 이 짧은 정지 덕분에 자료는 "세트" 새로운 형태로, 생산 라인 전반에 걸쳐 훨씬 더 높은 반복성을 제공합니다.
중장비 톤수 운용을 위한 안전 프로토콜
경영 100+ 엄청난 힘은 본질적으로 위험합니다. 강철의 기계적 한계를 넘어서, 운영자와 환경의 안전을 반드시 고려해야 합니다.
경영 "휘핑업" 대형 판 위에
10mm 강철 긴 판을 구부릴 때, 기계에서 튀어나온 판 부분은 "휘핑 업" 굽이가 진행됨에 따라 급격히 증가합니다. 10mm 강철은 무거우니까요, 이 조기 운동은 상당한 추진력을 가지고 있습니다.
- 시트 서포트 사용: 굽힘과 동기화되어 움직이는 대형 유압 시트 지지대는 판이 자신의 무게로 휘어지거나 조작자에게 부상을 입히는 것을 방지하는 데 필수적입니다.
- 운영자 위치: 운영자가 반드시 옆에 서 있도록 하세요. "스윙 존" 판의.
- 속도 제어: 휘두르는 동작을 더 예측 가능하게 하기 위해 굽힘 속도를 늦추세요.
공구 안전 및 "포인트 하중"
고톤 작업에는 절대 좁은 펀치를 사용하지 마세요. 만약 당신이 샤프를 사용한다면, 좁은 펀치로 10mm 강철을 80mm 다이에 밀어 넣는 방식, 그 모든 힘을 아주 작은 영역에 집중시키고 있습니다. 이를 다음과 같이 합니다. "포인트 로딩," 그리고 그것이 펀치를 "너" 재료에 들어가거나, 압력에 의해 산산조각 나기까지 합니다. 10mm 플레이트에 대해, 반경이 최소 3mm에서 6mm 사이의 펀치를 사용하여 하중을 효과적으로 분산시키세요.
흔한 10mm 굽힘 문제 문제 해결
문제: 굽힘 각도가 일관되지 않습니다
- 자료를 확인해 보세요: 판 두께는 다음과 같이 달라질 수 있습니다. +/- 0.5한 장에 mm. 10.5mm 판은 10.0mm 판과 다르게 휘어집니다.
- 주사위를 점검하라: 다이가 깨끗한지 확인하세요. V자 개구부에 갇힌 작은 스케일이나 슬래그가 굽힘 각도를 1도 정도 바꿀 수 있습니다.
문제: 굽이 바깥쪽에서 금이 가고
- V자 개방을 늘리기: 네 굽힘이 너무 날카로워. 내부 반경을 늘리려면 80mm V에서 100mm 또는 120mm V로 바꾸세요.
- 반경을 확인해: 강철의 외부 섬유에 가해지는 스트레스를 줄이기 위해 팁 반경이 더 큰 펀치를 사용하세요.
- 재료를 따뜻하게 해주세요: 강철이 매우 차가운 경우에는 (얼어붙은 가게에서 밤새 앉아 있었다), 부서지기 쉬워집니다. 굽히기 전에 실온까지 기다려 주세요.
문제: 기계 "바닥을 쳤다" 또는 스톨
- 톤수 한도 도달: 당신의 계산은 아마도 연강을 기준으로 한 것일 거예요, 하지만 이 재료는 사실 더 단단한 합금입니다.
- 잘못된 V-다이: 너무 작은 다이에 10mm 강철을 구부리려고 하는 거죠. 확인해 보세요 주사위 개봉 톤수 다시 요구사항.
최종 확인: 기계를 순환시키기 전에
- 자료 검증: 확실히 연강인가요?, 아니면 고강도 합금인가요??
- V자 개방 확인해: 10mm 두께에 최소 80mm V를 사용하고 계신가요??
- 총 톤수 계산: 미터당 톤수에 전체 부품 길이를 곱하세요.
- 기계를 점검하세요: 이 프레스 브레이크 용량 이 특정 임무에는 충분하다?
- 왕관 세팅: 베드 보상을 조정하여 전체 길이에 걸쳐 직선으로 굽도록 하세요.
10mm 강철을 굽히는 것은 공학적 작업입니다, 단순한 육체노동이 아니라요. 제공된 공식과 설정 팁을 활용해, 당신은 매번 기계를 보호하고 고품질 구조 부품을 생산합니다.
