알루미늄용 정밀 CNC 굽는 기계: 완전한 구매자 가이드
알루미늄용 정밀 CNC 벤더는 ±0.1–0.2°의 각도 허용오차를 제공하지만, 올바른 합금, 실시간 각도 보상이 가능한 CNC 기계, 알루미늄 전용 금형 세 가지 조건이 충족될 때만 가능합니다. 대부분의 구매자들은 기계가 배송되기 전이 아니라 출하 후에 허용오차 문제를 발견합니다. 이 가이드는 구매 전에 정확히 명시해야 할 숫자와 체크리스트를 제공합니다. 기계 계층별 달성 가능한 공차 표, 합금 비교(5052 대 6061), 6점 CNC 기능 체크리스트, 그리고 각 응용 유형에 대한 명확한 권고안을 제공합니다. CNC 굽힘 옵션에 대한 전체 개요는 저희를 방문해 주세요CNC 금속 굽힘 장비 가이드.
정밀 CNC 벤더가 알루미늄에 대해 어느 정도의 허용오차를 달성할 수 있나요?
정밀 CNC 알루미늄 벤더는 레이저 각도 측정과 적응 제어를 통해 ±0.1–0.2°의 각도 허용차를 달성합니다. 각도 피드백이 없는 표준 CNC 프레스 브레이크는 ±0.3–0.5°를 달성합니다. 그 차이가 중요합니다. 인클로저 생산의 경우 ±0.5°가 종종 허용됩니다. 항공우주 하중 지지 부품의 경우 요구 조건이 ±0.005인치(약 ±0.127mm)로 감소합니다.

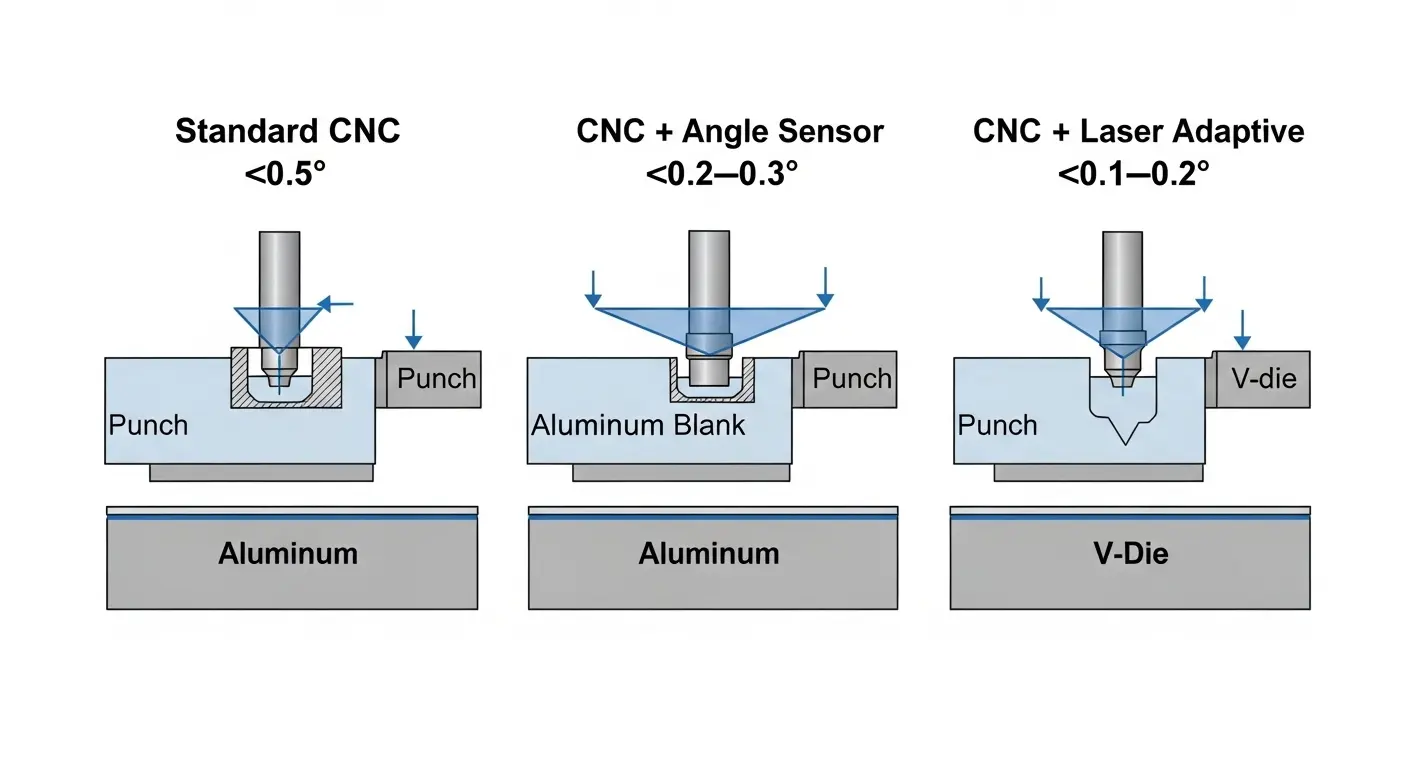

아래 표는 각 CNC 기계 계층이 실제로 알루미늄에 대해 제공하는 결과를 보여줍니다:
| 기계 종류 | 각도 허용 | 핵심 요구 사항 |
|---|---|---|
| 표준 CNC 프레스 브레이크 | ±0.3–0.5° | 배치당 수동 시험 굽힘 |
| 각도 센서가 있는 CNC | ±0.2–0.3° | 각도 센서 프로그램 오프셋 |
| CNC 적용 레이저 적응 제어 | ±0.1–0.2° | 레이저 피드백 알루미늄 재료 DB |
대부분의 생산 제작업체들은 일반 판금 부품을 대상으로 ±0.3° 내에서 작업합니다. 항공우주 및 정밀 전자 구매자는 ±0.1–0.2°. 기기를 지정하기 전에 애플리케이션이 어떤 계층을 요구하는지 확인하세요. 우리의델렘 CNC 제어가 적용된 3축 프레스 브레이크알루미늄 생산을 위한 각도 보정이 컨트롤러에 내장되어 있습니다.
알루미늄 스프링백 — CNC 벤더가 보정해야 할 부분
CNC 굽힘에서 알루미늄 스프링백은 1–2°로, 고강도강의 5–7°보다 낮지만, 자동 보상 없이도 ±0.1° 공차를 규격을 벗어날 수 있습니다. 스프링백은 펀치가 수축된 후 알루미늄이 탄성 회복으로 일어납니다. 합금 등급, 재료 배치, 심지어 압연 방향에 따라 다릅니다.
현대 CNC 프레스 브레이크는 네 가지 방법으로 보상합니다: 사전 장재된 알루미늄 프로파일을 이용한 재료 데이터베이스, 합금별 프로그램 수준 각도 오프셋, 실시간 각도 측정과 중간 스트로크 보정, 그리고 같은 배치 내 이전 굽힘에서 학습하는 적응형 제어. 이 방법 중 최소 두 가지가 활성화되지 않으면, 알루미늄 작업의 지속적인 정밀도가 매 배치마다 파괴적인 시험 굽힘이 필요합니다.
알루미늄 정밀도를 위한 에어벤딩 대 바텀
에어벤딩은 정밀 알루미늄 작업에서 선호되는 기법입니다. 블랭크는 다이에 부분적으로 접촉하여 CNC 각도 측정 시스템이 실시간으로 스프링백을 감지하고 보정할 수 있는 공간을 제공합니다. 바닥 형성은 재료를 금형에 완전히 밀착시켜 압축을 통한 스프링백을 줄이지만, 훨씬 더 많은 톤수가 필요하고 부드러운 알루미늄에 표면 표시가 생길 위험이 있습니다.

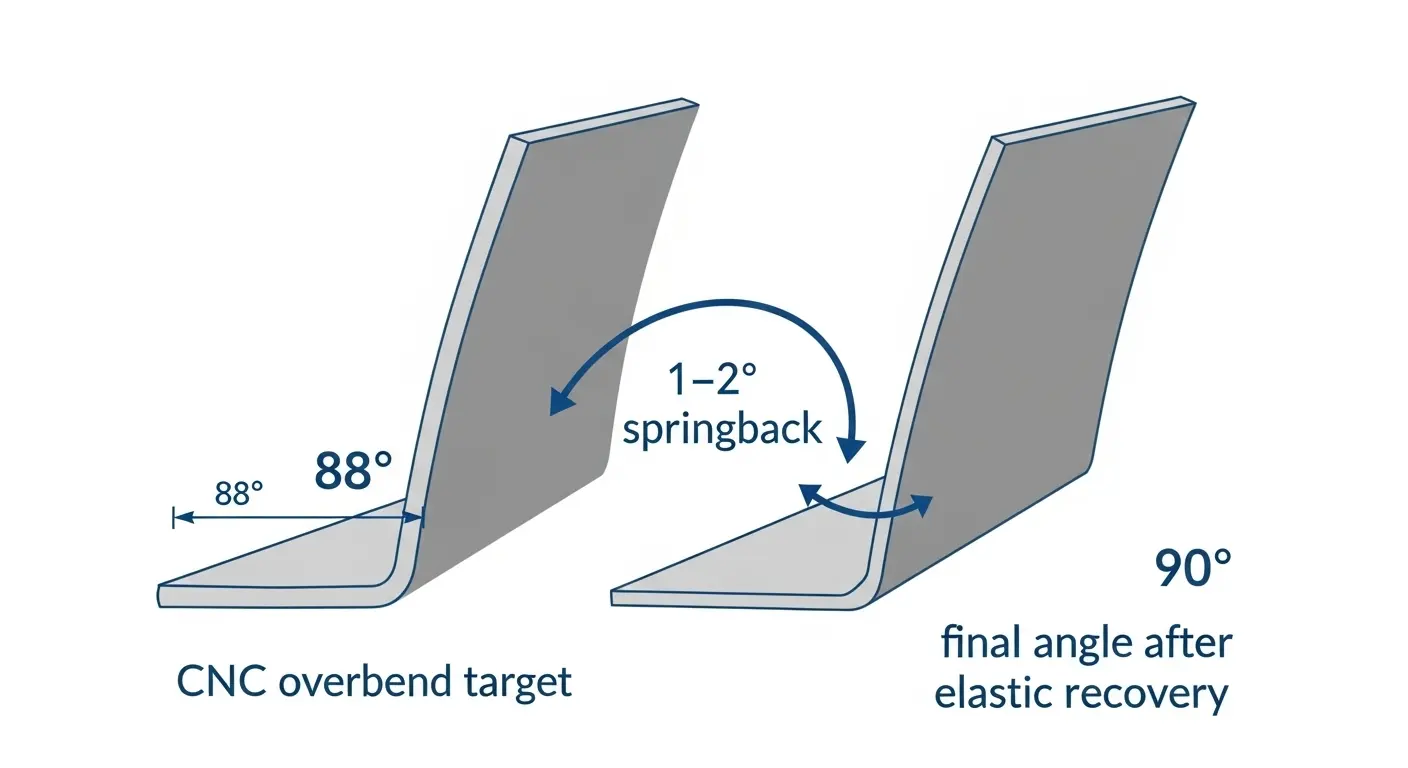

알루미늄에서 ±0.1–0.2° 작업의 경우, CNC 각도 피드백을 이용한 에어 벤딩이 업계 표준 방법입니다. 오버벤드 보상 공식은 간단합니다: 목표가 90°라면 대부분의 5052 및 6061 등급에 대해 CNC를 88–89°로 프로그래밍합니다. 정확한 오프셋은 배치 수율 강도에 따라 달라지기 때문에, 합금별 값을 저장하는 재료 데이터베이스가 생산 공정 전반에 걸쳐 시간을 절약할 수 있습니다.
정밀 CNC 굽힘 작업에 가장 잘 맞는 알루미늄 합금은 무엇인가요?
정밀 CNC 굽힘의 경우, 5052-H32는 최소 굽힘 반경을 더 좁게 하고 성형성이 향상됩니다; 6061-T6는 구조적 강성을 제공하지만 더 큰 반경이 필요하며 급커브에서 균열이 발생하기 쉽습니다. 좁은 반경의 정밀 작업에 적합한 합금을 선택하는 것은 CNC 알루미늄 생산에서 가장 흔한 예방 가능한 실수입니다.
| 재산 | 5052-H32 | 6061-T6 |
|---|---|---|
| 형성 가능성 | 훌륭한 | 중도 |
| 최소 굽힘 반경 | ~1×T (타이트) | 2–3×T (더 크게) |
| 스프링백 | 1–2° | 1.5–2.5° |
| 표면 마감 | 좋아 | 훌륭한 |
| 급커브에서의 균열 위험 | 낮다 | 높다 |
| 최적의 적용 | 인클로저, HVAC, 패널 | 항공우주 프레임, 구조 부품 |
T6 템퍼의 6061-T6는 2×T 이하의 반경에서 균열에 취약합니다. 6061로 조반경 굽힘을 하려면 성형 전에 O-템퍼에 어닐링하거나 더 큰 펀치 반경을 지정하세요. 대량 인클로저 및 HVAC 생산에서는 외관과 반경이 가장 중요하므로 5052-H32가 표준 합금 선택입니다. 우리의가구 하드웨어 굽힘 애플리케이션 페이지알루미늄 압출 굽힘 예시를 위해서입니다.
합금과 두께에 따른 최소 굽힘 반경
최소 굽힘 반경은 재료 두께(T)의 배수로 표현됩니다. 1–2mm 두께의 5052-H32는 표면 균열 없이 1×T 반경을 달성할 수 있습니다. 같은 두께의 6061-T6의 경우 최소 균열은 2–3×T입니다. 최소 반경 이하로 내려가면 외곽 굽힘면에 미세 균열이 발생하는데, 이는 형성 후 나타나고 굽힘 스트로크에서는 보이지 않습니다.
최소 반경 요구사항을 항상 재료 배치 경도와 비교해 확인하세요. 경도는 공급업체와 템퍼 배치에 따라 다릅니다. 경도 범위의 높은 범위에 있는 5052-H32 코일은 외면의 가장자리 균열을 방지하기 위해 1×T 대신 1.5×T가 필요할 수 있습니다.
정밀 알루미늄 굽기를 위한 CNC 기능
모든 CNC 프레스 브레이크가 알루미늄에 정밀한 성능을 낼 수 있는 것은 아닙니다. 주문 전에 공급업체에 다음 6가지 기능이 서면으로 포함되어 있는지 확인해 달라고 요청하세요:
- 실시간 각도 측정 — 레이저 또는 접촉 기반 센서; 중간 스트로크 피드백과 스프링백 자동 보정을 제공합니다
- 알루미늄 재료 데이터베이스 — 5052, 6061, 5083용 사전 장재 합금 프로파일; 배치당 트라이얼 벤드를 줄입니다
- 오버벤드 보상 프로그래밍 — CNC 컨트롤러에 저장된 합금별 스프링백 오프셋
- 서보-전기 또는 전기-유압 구동 — 일관된 램 속도; 부드러운 알루미늄의 압력 스파이크로 인한 표면 표시를 방지합니다
- 알루미늄 등급 공구 (코팅 펀치, 크롬 도금 다이) — 표준 강철 공구 자국과 긁힘이 알루미늄에 남는다; 코팅 또는 폴리우레탄 삽입물 사용
- 유압 크라우닝 시스템 — 1.5m 이상의 패널에서 베드 굴절을 보상함; 긴 알루미늄 판에서 일정한 각도를 유지하는 데 매우 중요합니다
자동화 생산에서 얇은 알루미늄 판의 경우,흡착컵 CNC 급식 패널 벤더(panel bender)클램프 없이 블랭크를 다루면 접촉 표시를 완전히 제거합니다.
왜 금형 선택이 알루미늄의 모든 것을 바꾸는지
강철 공구는 양극산화, 사전 도장 처리, 노출된 알루미늄 표면에 긁힌다. 손상은 영구적이며, 외관상 인클로저와 패널 생산에서 용납할 수 없습니다. 모든 알루미늄 작업에는 크롬 도금 펀치, 코팅 다이, 폴리우레탄 인서트를 사용하세요. 펀치 노즈 반경은 합금의 최소 굽힘 반경과 같거나 초과해야 합니다. 6061-T6에서 최소 2×T 요구인 1mm 노즈 반경을 사용하면 모든 코너에서 외면에 균열이 발생합니다.
알루미늄 인클로저 생산을 위한 CNC 프레스 브레이크를 공급한 경험에서, 공구 사양은 구매자들이 가장 흔히 저지르는 구성 오류입니다. 그들은 기계를 올바르게 지정하고 공구를 과소 지정하여 첫 생산 단계에서 문제를 발견합니다.
알루미늄용 정밀 CNC 벤더를 지정하는 산업
정밀 CNC 알루미늄 굽힘은 치수 정확도와 표면 품질이 똑같이 중요한 여러 산업에서 생산 표준으로 채택되어 있습니다:
- 항공우주 부품 — 각오차는 ±0.005인치까지; 합금: 5052 및 6061; 레이저 피드백, CNC 및 FAA 추적 가능한 재료 인증을 요구합니다
- HVAC 덕트 제작 — 5052-H32 시트; 누수 없는 덕트 조립을 위한 플랜지 각도 정밀도; 일일 거래량 증가
- 전기 인클로저 및 스위치 장비 — 5052; 부품당 4–6개의 굽힘; 외관상 표면 마감과 치수 허용 차도 똑같이 중요합니다
- 자동차 차체 트림 — 5052와 6061; 긁힘 없는 표면 필수; 코팅 공구 표준
- 가구 하드웨어 — 알루미늄 압출; 다중 굽힘 프로파일; 6061 반경이 더 큰 경우
건설 및 건축 분야에 사용되는 구조용 알루미늄에 대해서는 저희를 참조하세요건설 산업용 굽힘기가이드.
RAGOS 정밀 CNC 벤더 알루미늄 사양
Delem DA-66T 제어가 적용된 RAGOS CNC 프레스 브레이크에는 알루미늄 전용 재료 데이터베이스, 실시간 각도 측정 통합, 오버벤드 보상 프로그래밍이 기본으로 포함되어 있습니다. 고객이 ±0.2° 허용오차가 필요한 6061-T6 프로파일을 가져오면, 가장 먼저 묻는 질문은 "최소 굽힘 반경은 얼마입니까?"입니다. 왜냐하면 합금과 반경 사양이 기계 구성의 어떤 논의보다 먼저 결정되기 때문입니다.
대량 알루미늄 시트의 경우, 저희 흡착컵 패널 벤더는 굽힘 사이클 내내 기계적 클램프 없이 블랭크를 다루어 표면 표시를 제거합니다. HVAC 및 전자 인클로저 생산에 대한 고객 설치에 따르면, 이 구성으로 전환한 작업장은 첫 생산 한 달 내에 외관 폐철 비율을 크게 줄입니다.
적용 분야별 CNC 프레스 브레이크 전체 비교는 저희 문서를 참조하세요최고의 CNC 프레스 브레이크 기계 가이드. 전체 CNC 장비 라인업을 보시려면CNC 금속 굽기 장비 개요.
알루미늄 용도로 구성할 준비가 되셨나요?합금 등급, 재료 두께, 타겟 각도 허용차를 공유해 주세요 — 구매 전에 저희 기술팀이 올바른 기계 등급, CNC 구성, 금형 사양을 확인해 드립니다.
자주 묻는 질문
Q1: 정밀 CNC 굽는 기계가 알루미늄에서 어느 정도의 허용오차를 달성할 수 있나요?
정밀 CNC 벤더와 레이저 각도 측정은 최적의 조건에서 알루미늄 위에서 ±0.1–0.2°를 달성합니다. 각도 피드백이 없는 표준 CNC 기계는 ±0.3–0.5°를 제공합니다. 항공우주 응용에서는 하중 지지 조립체의 굽힘 허용 정확도가 ±0.005인치 이내로 요구됩니다. 결정 요인은 CNC 축 수뿐만 아니라 실시간 각도 보상 능력입니다. 로RAGOS 알루미늄 CNC 금속 굽기 장비 탐색장비 개요 페이지를 방문하세요.
Q2: CNC 굽힘에서 알루미늄의 스프링백 값은 얼마인가요?
알루미늄 스프링백은 CNC 에어 벤딩에서 일반적으로 1–2° 정도로, 고강도 강철보다 5–7° 정도 낮지만, 엄밀한 공차에 영향을 미칠 만큼 충분히 중요합니다. 현대 CNC 프레스 브레이크는 재료 데이터베이스와 적응형 제어를 통해 이를 보정합니다. 90° 타겟의 경우, 대부분의 5052 및 6061 등급에서 88–89°까지 오버벤드하도록 기계를 프로그래밍합니다. 우리가 어떻게 하는지 보기 위해3축 델렘 프레스 브레이크가 스프링백 보상을 처리합니다알루미늄은 제품 페이지를 방문하세요.
Q3: 정밀 CNC 굽힘에 가장 적합한 알루미늄 합금은 무엇인가요?
5052-H32는 좁은 반경의 정밀 굽힘에 가장 적합하며, 우수한 성형성을 제공하고 1×T까지 작은 반경을 허용합니다. 6061-T6는 구조적 강성을 제공하지만 최소 반경은 2× T6 템퍼의 급격한 굽힘 시 균열이 필요합니다. 인클로저, HVAC, 외관 패널에는 5052-H32가 표준 선택입니다. 구조 및 항공우주 프레임의 경우, 반경이 더 큰 6061-T6이 적용됩니다. 우리의 보기알루미늄 및 하드웨어 굽힘 적용 사례현실 세계의 지침을 위해서요.
Q4: CNC 벤더에서 알루미늄 시트의 최소 굽힘 반경은 얼마인가요?
5052-H32 1–2mm 크기의 경우, 표면 균열 없이 최소 굽힘 반경 1×T를 달성할 수 있습니다. 같은 두께의 6061-T6의 경우 최소 균열은 2–3×T입니다. 최소 반경 이하로 가면 성형 후 외면에 미세 균열이 발생합니다. 필요한 반경은 항상 재료 배치 경도와 비교해 확인하세요. 경도는 공급업체마다 다릅니다. 올바른 기계 구성을 확인하려면 저희의최고의 CNC 프레스 브레이크 기계 가이드.
Q5: CNC 프레스 브레이크에서 정밀 알루미늄 굽힘에 필요한 공구는 무엇인가요?
크롬 도금 펀치, 코팅 다이, 폴리우레탄 인서트를 사용하세요 — 표준 강철 공구는 알루미늄 표면에 영구적인 흠집과 흠집을 남깁니다. 펀치 노즈 반경은 합금의 최소 굽힘 반경과 같거나 초과해야 합니다. 6061-T6의 경우, 더 큰 노즈 반경이 균열을 방지합니다. 대량 생산용 얇은 알루미늄 판의 경우,흡착컵 CNC 급식 패널 벤더(panel bender)클램프 접촉을 완전히 제거합니다.
정밀도는 기계의 기능이 아니라 구성 결정입니다
CNC 벤더가 알루미늄 가공에 정밀함을 제공하는지 결정하는 세 가지 요소가 있습니다. 먼저, 적절한 합금을 선택하세요 — 5052-H32는 조준한 반경과 성형성을 위한 것이고, 구조 작업에는 6061-T6가 더 큰 반경을 위한 것입니다. 둘째, CNC 축 제어뿐만 아니라 실시간 각도 측정과 알루미늄 재료 데이터베이스가 있는 기계를 지정하세요. 셋째, 합금에 맞는 펀치 노즈 반경이 맞는 알루미늄 등급 공구를 주문하세요. 세 가지 모두 맞춰지면 ±0.1–0.2° 비율이 모든 생산 공정에서 달성 가능합니다. 하나라도 놓치면 첫 번째 조각보다 스크랩 비율이 올라갑니다. 다음 단계: 합금 등급, 두께, 목표 공차를 RAGOS 팀에 보내 기계 및 공구 구성 추천서를 작성하세요.
