다축 CNC 프레스 브레이크 (4/6/8축): 올바른 구성 선택
다축 CNC 프레스 브레이크는 일반적으로 램에 Y1/Y2, 백게이지에 X와 R, 손가락 간격을 위한 Z1/Z2, 크라우징을 위한 V축 등 여러 제어된 축을 사용하여 굽힘 깊이, 위치 조정, 각도 보상을 자동화합니다. 4축 기계는 단순하고 반복적인 부품에 적합하며, 6축 기계는 계단식 플랜지와 중간 정도의 복잡성을 처리하며, 8축 프레스 브레이크는 최소한의 재배치로 복잡하고 비대칭적인 형상을 지원합니다. 가장 좋은 선택은 부품 복잡도, 배치 혼합, 정확도 요구, 자동화 계획에 따라 달라집니다.
왜 축 구성이 이제 중요한 프레스 브레이크 결정이 되었는가
새로운 CNC 프레스 브레이크 투자를 계획할 때, "실제로 몇 개의 축이 필요한가?"는 프로젝트에서 가장 중요한 질문 중 하나가 됩니다. 4축 기계는 가격 면에서 매력적으로 보일 수 있지만, 6축 또는 8축 구성은 더 높은 유연성, 짧은 설치 시간, 자동화 준비성을 약속하며, 초기 비용은 더 높습니다.
이 가이드는 "다축 CNC 프레스 브레이크(4/6/8축)"가 실제로 무엇을 의미하는지, 주요 축들(Y, X, R, Z, V)이 어떻게 함께 작동하는지, 그리고 부품, 생산 믹스, 향후 자동화 전략에 맞는 구성 선택법을 설명합니다.
"다축 CNC 프레스 브레이크"는 무엇을 의미하나요?
CNC 프레스 브레이크는 수치 제어를 사용해 램과 백게이지를 자동으로 위치시켜 정확하고 반복 가능한 굽이를 달성합니다. 각 제어 가능한 움직임을 축이라고 부릅니다. A다축CNC 프레스 브레이크는 일반적으로 램 모션, 백게이지 위치, 크라우닝 등 여러 축을 동시에 제어하여 전체 굽힘 과정을 자동화합니다.
대부분의 산업 환경에서:
- 4축 현재 CNC의 굽기(Y1, Y2, X, R)의 실질적인 최소 기준입니다.
- 6축 그리고 8축 프레스 브레이크는 백게이지와 크라우닝 제어를 강화하여 수동 조정이 적은 복잡하고 다단계 굽힘을 가능하게 합니다.
- OEM은 종종 다음과 같은 약어를 사용합니다 4 1, 6 1, 8 1여기서 "1"은 크라운딩(crowning) 축을 의미합니다.
즉, "다중 축 CNC 프레스 브레이크(4/6/8축)"는 축이 늘어날수록 유연성과 자동화가 점진적으로 증가하는 기계 계열을 의미합니다.

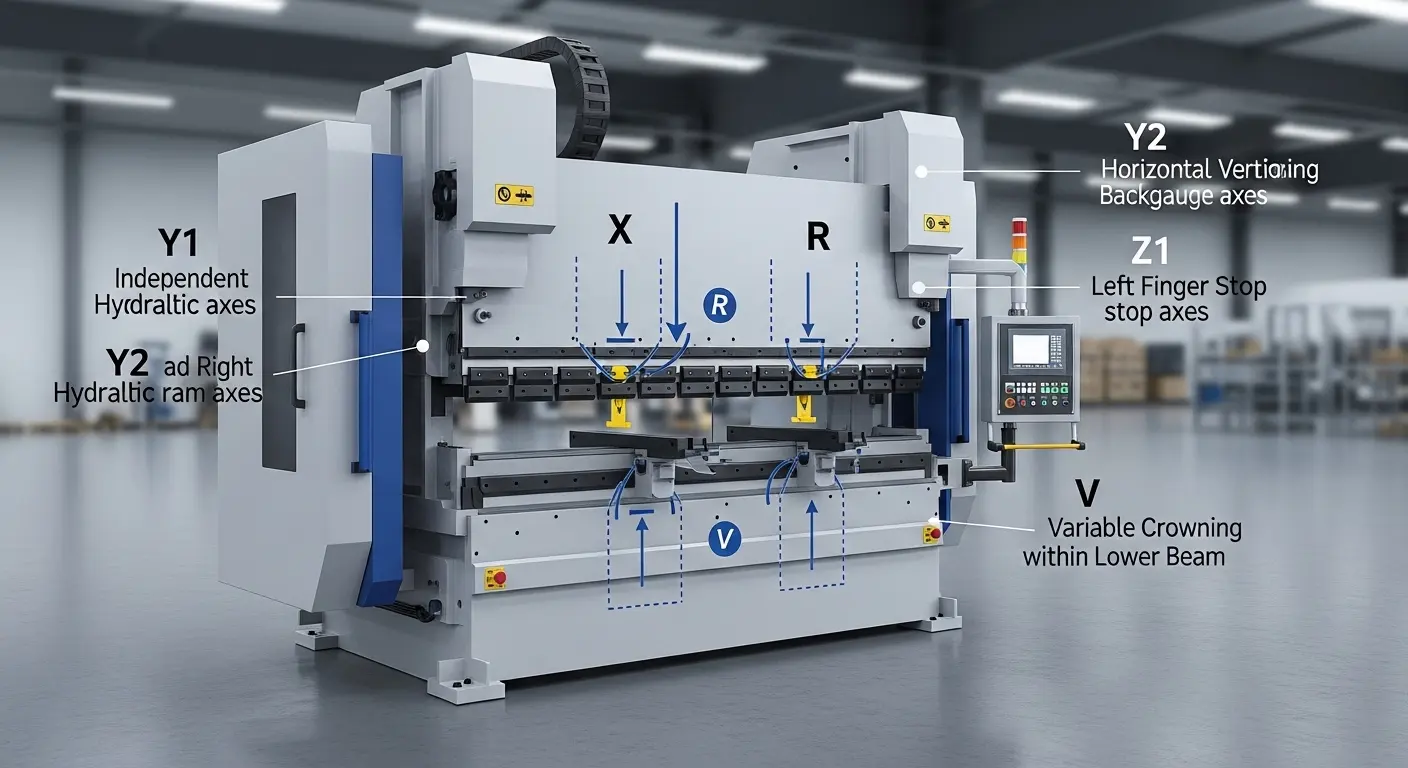

주요 축(Y, X, R, Z, V)이 어떻게 함께 작동하는지에 대해
적절한 구성을 선택하려면 먼저 각 축이 실제로 무엇을 하는지 이해해야 합니다.
Y1/Y2 – 램 제어
현대 CNC 프레스 브레이크에서는 램이 일반적으로 두 개의 독립적인 Y축에 의해 제어됩니다:
- Y1과 Y2 램의 좌우 측면을 제어하여 프레임 편향에 대한 정확한 동기화와 보상을 가능하게 합니다.
- 이로 인해 정확한 굽힘 깊이와 전체 작업 길이에 걸쳐 일관된 각도를 확보할 수 있습니다.
X – 백게이지 깊이
R – 백게이지 높이
- 그 R축 백게이지 핑거를 위아래로 조절하여 플랜지 높이와 스텝 위치를 맞추는 기능입니다.
- 이렇게 하면 한 세트업으로 다양한 굽힘 높이를 조절할 수 있고, 게이지 핑거를 수동으로 재배치하지 않아도 됩니다.
Z1/Z2 – 백게이지 손가락 간격
- Z1과 Z2 백게이지 손가락을 좌우로 움직여 보세요.
- 이들은 비대칭 부품, 다중 스테이션 굽힘, 그리고 시트를 서로 다른 위치에서 지지해야 하는 복잡한 프로파일을 측정할 수 있게 합니다.
V – 크라우
- 그 V축 베드나 램의 크라우닝 시스템을 제어합니다.
- 이 방법은 기계 및 공구의 변형을 보정하여 긴 부품의 중심에서 끝까지 굽힘 각도가 일정하게 유지되도록 합니다.
이 축들을 CNC 컨트롤러로 조정하면, 프레스 브레이크가 각 굽힘마다 시트와 램을 자동으로 위치시켜 수동 작업, 설치 시간, 각도 변화를 줄일 수 있습니다.
4축, 6축, 8축 CNC 프레스 브레이크: 차이점은 무엇인가요?
축 수는 컨트롤러가 이 움직임 중 몇 개를 적극적으로 관리하는지를 나타냅니다. 제조사마다 정확한 구성은 다르지만, 업계 관행은 명확한 패턴을 따릅니다.
일반적인 구성 (예시)
- 4축: Y1, Y2, X, R
- 4 1축버전: Y1, Y2, X, R V 크라우팅
- 6축: Y1, Y2, X, R, Z1, Z2 (또는 추가적인 X/R 변형)
- 6 1축: 6축 V 크라우딩
- 8축 / 8 1축: 여러 X축과 R축, Z1/Z2, V축이 추가되며, 때로는 고급 백게이지 제어를 위한 추가 델타 축도 포함됩니다.
대체로 다음과 같습니다:
- 4축 기계는 표준적이고 반복적인 부품과 더 단순한 형상을 목표로 합니다.
- 6축 기계는 계단식 굽힘과 오프셋 굽힘의 유연성과 비용을 균형 있게 조정합니다.
- 8축 기계는 수많은 굽힘과 비대칭 특징을 가진 고복잡 응용 분야에 적합합니다.
4축 CNC 프레스 브레이크가 언제 적합한 선택일까요?
4축 CNC 프레스 브레이크(보통 크라우닝이 있는 4축 1축)는 일반적으로 Y1, Y2, X, R 축을 포함합니다. 이 구성은 많은 사용자에게 기본 표준으로 간주됩니다.
보통 다음과 같은 조건이 있을 때 충분합니다:
- 부품은 다음과 같습니다 단순하고 반복적이다: 기본 괄호, 채널, 그리고 굽힘이 거의 없는 U-프로파일.
- 플랜지 높이는 비교적 균일하여 R축 움직임이 최소화됩니다.
- 생산 방식은 대량, 저음량, 직업별 변동은 제한적입니다.
- 비대칭 측정이나 다중 스테이션 도구 설치가 거의 필요하지 않습니다.
이러한 상황에서 4축 기계는 충분한 유연성과 낮은 구매 가격을 결합하여 뛰어난 투자 수익을 제공할 수 있습니다.
언제 6축 프레스 브레이크가 필요한가요?
6축 프레스 브레이크는 백게이지 제어를 더 강화하여 Z1과 Z2를 CNC 제어 하에 두는 경우가 많으며, Y1/Y2, X, R 외에도 다양한 제어가 가능합니다.
이는 다음과 같은 경우에 필요해집니다:
- 부품들은 계단식 플랜지, 오프셋 굽힘, 또는 다양한 플랜지 높이 백게이지 위치를 자주 변경해야 하는 경우입니다.
- 도망치네 고혼합, 중간 복잡도 생산예를 들어, 맞춤형 패널, 인클로저, 그리고 여러 번 굽은 섀시 등이 있습니다.
- 공구 구성은 더 복잡하며, 굽이 사이 수동 게이지 재배치를 줄이는 것이 중요합니다.
실제로 6축 기계는 8축 기계에 전면적인 투자 없이도 4축 시스템보다 훨씬 더 유연하다는 중간 지점을 제공합니다.
8축 CNC 프레스 브레이크가 실제 ROI를 어디서 제공하나요?
8축 CNC 프레스 브레이크는 보통 크라우닝이 있는 8 1 형태로 구성되며, 까다롭고 복잡한 응용 분야에서 가장 큰 가치를 제공합니다.
일반적으로 다음과 같은 경우에 정당화됩니다:
- 부품은 다음과 같습니다 복잡하고 비대칭적이다, 많은 굽힘, 다양한 플랜지 높이, 엄격한 공차(예: 항공우주 부품, 의료용 하우징, 첨단 전기 인클로저)를 포함합니다.
- 잦은 교체와 소량 배치 때문에 설치 시간이 주요 비용 요인이 됩니다.
- 자동화가 우선순위이며, 로봇 벤딩 셀의 일관된 위치 선정이 필요합니다.
추가 축(더 정교한 X/R 변형과 Z1/Z2 제어)을 통해 8축 시스템은 다음과 같은 기능을 수행할 수 있습니다:
이 수준의 제조업체는 높은 투자를 처리량, 인력 절감, 그리고 기계 수명 동안 낮은 재작업 속도로 상쇄합니다.
생산용 4, 6, 8축 중 선택하는 방법
가장 좋은 결정 방법은 실제 부품과 생산 시나리오를 축 요구사항에 맞게 매핑하는 것입니다.
1. 부품 복잡성부터 시작하세요
질문:
- 대부분의 부품은 단순한 U자형 프로파일과 약간의 굴곡이 있는 채널인가요?
- 자주 만나나요? 계단식 또는 오프셋 플랜지?
- 일부 부품은 필요로 합니다 비대칭 위치에서 시트를 지지하는 방식 굽힘 중에?
단순한 박스에서 고급 하우징과 비대칭 부품으로 복잡성이 증가함에 따라 Z축과 추가적인 X/R 제어의 필요성도 증가합니다.
2. 생산 믹스와 양을 고려하세요
- 대량, 저음량 (부품 번호가 적고 장거리): 4축은 기하학이 작으면 잘 작동합니다.
- 고혼합, 중간 복잡성 (부품 번호가 많고 복잡도는 중간 정도): 6축은 설치 시간과 수동 조정을 크게 줄일 수 있습니다.
- 고혼합, 고복잡성 (자주 새 부품과 까다로운 형상): 8축은 교체 시간과 폐철 감소로 보충할 가능성이 더 높습니다.
3. 정확도 및 허용 오차 요구사항을 고려
긴 부품에 걸친 정확한 각도와 치수 공차는 크라운과 더 정밀한 게이지 위치 조정의 이점을 제공합니다:
- 4 1 이상(크라운이 있음)은 각도 일관성을 향상시킵니다.
- 6축/8축 시스템은 복잡한 굽힘 시퀀스에 대해 보다 견고한 위치 선정을 제공합니다.
4. 자동화와 향후 계획 검토
만약 계획 중이라면:
- 추가 로봇 적재/하역 또는 완전한 굽힘 세포, 또는
- 프레스 브레이크를 자동 절단-굽힘 라인에 통합하고,
그 다음에는 다축 능력이 더 중요해집니다. 로봇은 예측 가능하고 반복 가능한 위치에 의존하며, 다축 CNC 제어가 이를 제공합니다.

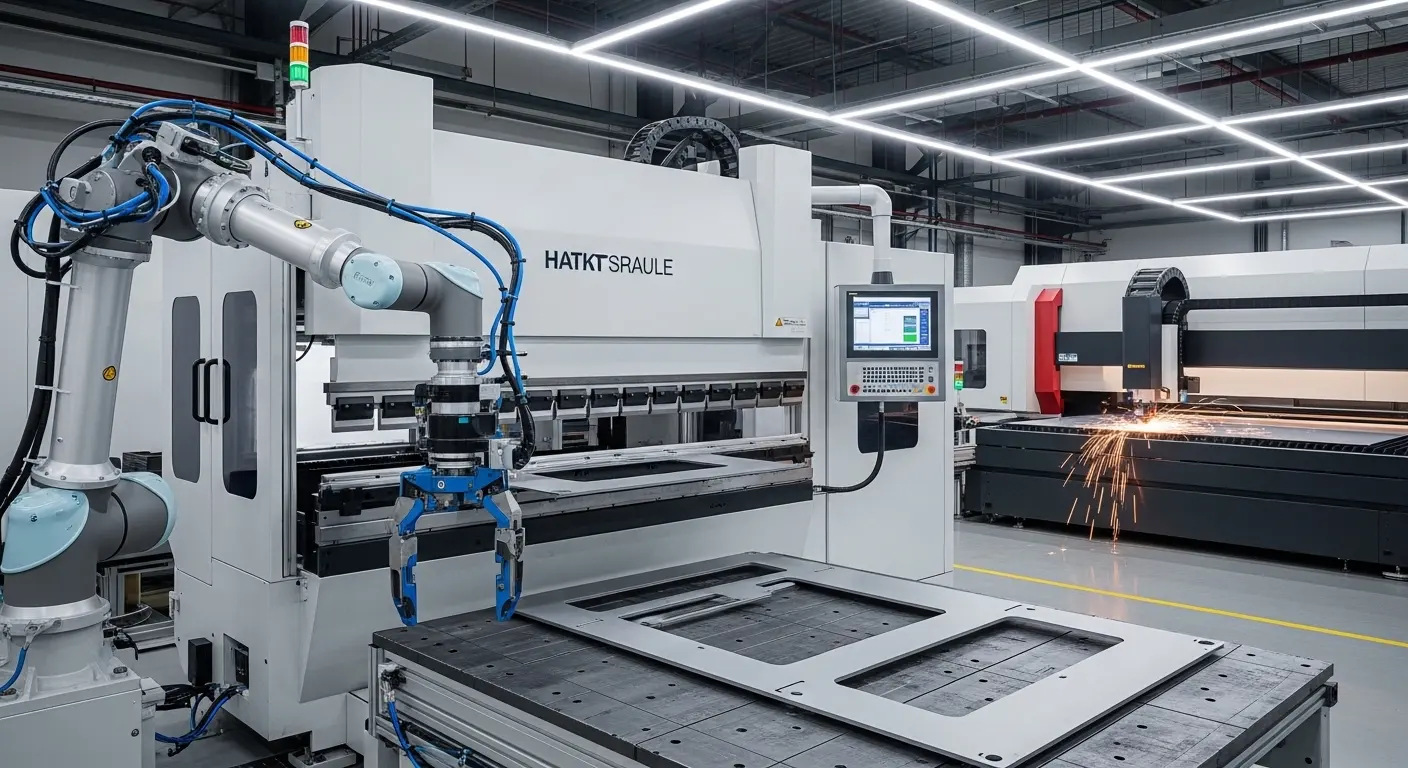

지능형 굽힘 셀의 다축 CNC 프레스 브레이크
다축 CNC 프레스 브레이크는 현대 판금 자동화의 핵심 구성 요소입니다. 자동화된 라인은 절단, 펀칭, 벤딩 기계와 로봇, 스마트 소프트웨어를 결합하여 유연하고 고처리량의 생산을 제공합니다.
이러한 셀에서는:
- 다축 제어 기능은 각 굽힘마다 시트가 항상 올바른 위치와 각도에 있도록 보장합니다.
- 고급 CNC 시스템은 복잡한 다축 시퀀스에 대한 2D/3D 프로그래밍과 오프라인 시뮬레이션을 지원합니다.
- 레이저 절단 및 펀칭 기계와의 통합을 통해 엔드 간 자동화된 워크플로우가 가능합니다.
Industry 4.0 준비 생산을 계획하는 제조업체에게는 현재 요구와 미래 자동화 야망에 부합하는 다축 CNC 프레스 브레이크를 선택하는 것이 매우 중요합니다.
실용 체크리스트: 더 높은 축의 프레스 브레이크를 준비하셨나요?
다음 질문들 중 몇 가지에 "예"라고 답할 수 있다면 4축에서 6축 또는 8축 기계로 전환할 준비가 되었을 수도 있습니다:
- 작업자들이 작업 중에 백게이지 손가락을 수동으로 자주 재배치하나요?
- 계단식 부품, 오프셋 부품, 비대칭 부품이 점점 더 많은 업무량을 차지하고 있나요?
- 긴 부품에서 각도 변화나 플랜지 길이가 일관되지 않는 경우가 있나요?
- 설치와 전환 시간이 주요 병목 현상인가요?
- 로봇 조작 또는 완전 자동 벤딩 셀을 도입할 계획인가요?
이러한 증상이 익숙하다면, 6축 또는 8축 CNC 프레스 브레이크는 생산성을 크게 향상시키고 운영자의 개입에 대한 의존도를 줄일 수 있습니다.
FAQ: 다축 CNC 프레스 브레이크 (4/6/8축)
CNC 프레스 브레이크에서 축은 무엇을 의미하나요?
CNC 프레스 브레이크의 축은 램의 위아래 움직임이나 백게이지의 앞뒤 위치와 같은 제어 가능한 움직임을 의미합니다. 일반적인 축으로는 램 깊이를 위한 Y1/Y2, 백게이지 위치 조정을 위한 X와 R, 손가락 간격을 위한 Z1/Z2, 크라우닝 보상을 위한 V가 있습니다.
일반적인 CNC 프레스 브레이크는 몇 개의 축을 가지고 있나요?
기본 CNC 프레스 브레이크는 보통 3축 또는 4축 구성을 사용하며, 고성능 기계는 백게이지와 크라우닝 시스템에 따라 6축, 8축 또는 그 이상을 사용할 수 있습니다. 표준 4축 1축 구성이 일반적이며, 6 1축 또는 8축 다축 기계는 더 복잡한 부품을 담당하는 사용자에게 적합합니다.
4축과 6축 프레스 브레이크의 차이점은 무엇인가요?
4축 프레스 브레이크는 일반적으로 Y1/Y2와 X/R 방향을 제어하며, 이는 단순한 다중 굽힘 부품에 충분합니다. 6축 프레스 브레이크는 Z1/Z2 또는 추가적인 X/R 움직임과 같은 백게이지 자유도를 추가하여 계단식 굽힘, 오프셋 플랜지, 고혼합 생산 작업을 더 효율적으로 처리할 수 있습니다.
8축 CNC 프레스 브레이크는 언제 투자할 가치가 있을까요?
8축 CNC 프레스 브레이크는 복잡하고 비대칭적인 부품을 자주 다루고 많은 굴곡이 있으며, 높은 반복성이 필요하며 수동 재배치를 최소화하는 것이 목표일 때 가치가 있습니다. 독립적인 백게이지 핑거 컨트롤과 고급 크라우닝은 까다로운 환경에서 설치 시간과 폐기물을 크게 줄일 수 있습니다.
프레스 브레이크에서 더 많은 축이 항상 더 좋은가요?
축이 많을수록 유연성과 자동화가 더 크지만, 비용과 복잡성이 증가합니다. 부품이 단순하고 안정적이라면 4축 기계는 뛰어난 수익을 낼 수 있으며, 부품 복잡성, 작업 구성, 정확도 요구가 투자 가치가 있을 때는 6축 또는 8축 시스템이 적합합니다.
다축 프레스 브레이크가 로봇 자동화와 함께 작동할 수 있나요?
네. 다축 CNC 프레스 브레이크는 정밀하고 반복 가능한 축 제어로 일관된 부품 위치와 각도를 제공하므로 로봇 벤딩 셀과 잘 통합됩니다. 이러한 안정성은 로봇 프로그래밍을 단순화하고 완전 자동화된 판금 생산 라인을 지원합니다.
다축 프레스 브레이크에는 특별한 CNC 컨트롤러가 필요한가요?
다축 프레스 브레이크는 Y, X, R, Z, V 축을 조정할 수 있는 CNC 컨트롤러에 의존합니다. 현대 플랫폼은 일반적으로 그래픽 프로그래밍, 2D/3D 시뮬레이션, 복잡한 다중 축 굽힘 오프라인 프로그래밍을 지원합니다. 자동화를 장기적으로 확장할 계획이라면 충분한 축 용량과 소프트웨어 기능을 갖춘 컨트롤러를 선택하는 것이 필수적입니다.
다음 단계: 축 구성을 생산량과 맞추는 것입니다
4축, 6축, 8축 CNC 프레스 브레이크 중 선택은 궁극적으로 기계 능력과 부품 요구, 작업 조합, 자동화 로드맵에 맞추기 위한 것입니다. 부품 도면, 굽힘 시퀀스, 설치 시간을 검토하면 현재 구성이 처리량을 제한하는지 빠르게 알 수 있습니다.
그 다음으로, 4축, 6축, 8축 다축 CNC 프레스 브레이크 중 어떤 것이 가장 비용 효율적인 다음 단계인지 정의하고, 전략에 맞는 특정 기계, CNC 컨트롤러, 자동화 옵션을 평가할 수 있습니다.
