에너지 절약 CNC 프레스 브레이크: 작동 원리, 실제 절감 효과, 그리고 어떤 종류를 구매해야 할까요
An에너지 절약형 CNC 프레스 브레이크기존 유압 기계와 같은 생산량을 가진 기계에 비해 작업장의 전기 요금을 30–70% 절감할 수 있습니다. 이것은 마케팅 주장이 아니라 구동 시스템이 어떻게 작동하는지에 대한 측정 가능한 결과입니다. 전통적인 유압 프레스 브레이크는 펌프를 계속 작동시키며, 코너 사이의 공회전 시간에도 전력을 모두 소비합니다. An에너지 절약형 CNC 프레스 브레이크기계가 성형 중일 때만 동력을 공급함으로써 이러한 낭비를 제거합니다.
이 가이드는 에너지 절약 구동 시스템이 어떻게 작동하는지, 실제 절감 수치는 무엇인지, 그리고 생산 요구사항에 맞는 기계 선택법을 설명합니다.
에너지 절약형 CNC 프레스 브레이크란 무엇인가요?
An에너지 절약형 CNC 프레스 브레이크이 기계는 유휴, 접근 및 복귀 단계에서 전력 소비를 최소화하는 구동 시스템을 갖춘 CNC 제어 굽힘 기계로, 실제 굽힘 스트로크 동안에만 힘을 전달합니다.
현대 CNC 프레스 브레이크에서 에너지 절약 스펙트럼을 정의하는 세 가지 구동 시스템이 있습니다:
전통적인 유압— 고정 속도 전기 모터가 교대 내내 유압 펌프를 계속 구동합니다. 펌프는 기계가 굽히거나 접근하거나 작업 사이에 가만히 있을 때 최대 출력으로 작동합니다. 유휴 시간 동안의 에너지 낭비는 상당합니다.
하이브리드 서보-유압— 서보 모터가 기존 고정 속도 모터를 대체하여 필요에 따라 유압 펌프를 구동합니다. 기계가 굽히지 않을 때는 서보 모터가 감속하거나 멈춰 기존 유압 시스템에 비해 전력 소비를 30%에서 70% 절감합니다. 이 경로는 중급에서 고톤수 제작에서 가장 인기 있는 업그레이드 경로입니다.
풀 서보-일렉트릭— 유압유를 완전히 제거함. 볼 스크류나 서보 모터로 구동되는 벨트 구동이 램을 직접 움직입니다. 유휴 상태에서는 전력 소모가 거의 0에 가깝습니다. 완전 부하 시 에너지 소비는 약 5 kWh로, 동일한 작업을 수행하는 기존 유압 기계보다 약 67% 적습니다.
150T 이상의 프레스 브레이크를 사용하는 대부분의 제작 작업장에서는 하이브리드 서보-유압 방식이 실용적입니다에너지 절약형 CNC 프레스 브레이크선택권 — 전력 시스템이 같은 비용 수준에서 따라올 수 없는 높은 톤수 용량을 유지하면서 에너지 절감을 크게 제공합니다.
프레스 브레이크에서 에너지 소비가 중요한 이유
표준 유압 프레스 브레이크는 휘어질 때 에너지만 쓰는 게 아닙니다. 모터가 작동하는 동안 에너지를 계속 사용합니다.
13.5kW 메인 모터가 장착된 전통적인 130톤 유압 프레스 브레이크를 1년 300일 8시간 교대 근무로 사용하는 것을 고려해 보십시오:
13.5 kW × 8시간 × 300일 = 연간 32,400 kWh
kWh당 약 0.12달러로, 대략연간 3,900달러그 단일 기계를 위한 전기로. 기계는 매 교대 근무의 대부분을 적극적으로 굽히지 않으며, 부품을 기다리거나, 조작자 설정 중, 또는 직무 전환 사이에 시간을 보냅니다. 모터는 계속 작동해요.
An에너지 절약형 CNC 프레스 브레이크하이브리드 서보 시스템에서는 동일한 생산 일정에서 이 소비량을 65% 줄입니다:
연간 32,400 kWh 절감× 연간 21,000 kWh 절감≈ 연간 2,500달러 절감 ≈
이 비용을 두세 대 기계에 곱하면 연간 에너지 절감 효과가 의미 있는 숫자가 됩니다. 130T 기계 3대를 운영하는 작업장에서 연간 약 7,500달러의 전기 절약 효과를 얻는 셈입니다 — 유지보수 비용 절감을 제외하고는 말이죠.
전체 프레스 브레이크 범위가 에너지 프로필에서 어떻게 비교되는지 살펴보려면완전한 CNC 프레스 브레이크 제품군다양한 톤수 등급에서 제공되는 하이브리드 및 서보 구성을 보여줍니다.
비교된 세 가지 구동 시스템: 유압식, 하이브리드, 서보-전기
세 가지 구동 시스템을 이해하면 적합한 시스템을 선택하는 데 도움이 됩니다에너지 절약형 CNC 프레스 브레이크귀하의 특정 제작 필요에 맞게 가능합니다.
| 특징 | 전통적인 유압 | 하이브리드 서보-유압 | 풀 서보-일렉트릭 |
|---|---|---|---|
| 전력 완전 부하 상태 | ~15 kWh (100T) | 5–8 kWh (100T) | ~5 kWh (100T) |
| 유휴 시 에너지 | 최대 펌프 출력 | 거의 제로에 가깝습니다 | 제로 |
| 연간 에너지 절감 대 유압 비용 | 기본 기준 | 30–70% | 67–80% |
| 톤수 범위 | 최대 3,000T | 최대 2,500T | 실용적이지 ~200T까지 |
| 워밍업 시간 | 15–30분 | 5분 이내 | 즉석 |
| 소음 수준 | 75 dB | ~25–50 dB | ~20 dB |
| 필요한 오일 부피 | 하이 (100–200L) | 낮은 음량(볼륨 감소) | 전혀 없습니다 |
| 최고의 | 중장비 구조 작업 | 중고톤수, 대량 | 150T 이하의 정밀 작업 |
하이브리드 시스템은 가장 넓은 실용적인 제작 시나리오를 커버하며, 100T에서도 600T와 마찬가지로 잘 작동하고, 에너지 비용을 크게 절감하며, 프리미엄 서보 전기 기계의 높은 자본 투자가 필요하지 않습니다.
전력 수치와 소음 면에서는 전력 수치가 우수하지만, 톤수는 제한적입니다. 150T 미만의 정밀 판금 전문 작업장에는 최우선 선택입니다. 250T 이상의 중장비 구조 작업에서는 하이브리드 서보-유압 장치가 에너지 절감과 생산 능력의 균형을 최적으로 제공합니다.
하이브리드 에너지 절약형 CNC 프레스 브레이크의 작동 원리
하이브리드 차량의 기술적 원리에너지 절약형 CNC 프레스 브레이크간단합니다: 고정 속도 모터를 서보 모터로 교체하고, 기계가 실제로 수행하는 동작에 따라 얼마나 많은 전력을 끌어올지 결정하게 합니다.
Hawe ePrAX®와 Rexroth DSVP 시스템
JS RAGOS 프레스 브레이크는 실제 생산 환경에서 측정 가능한 에너지 절감을 제공하는 두 가지 검증된 하이브리드 구동 기술을 사용합니다.

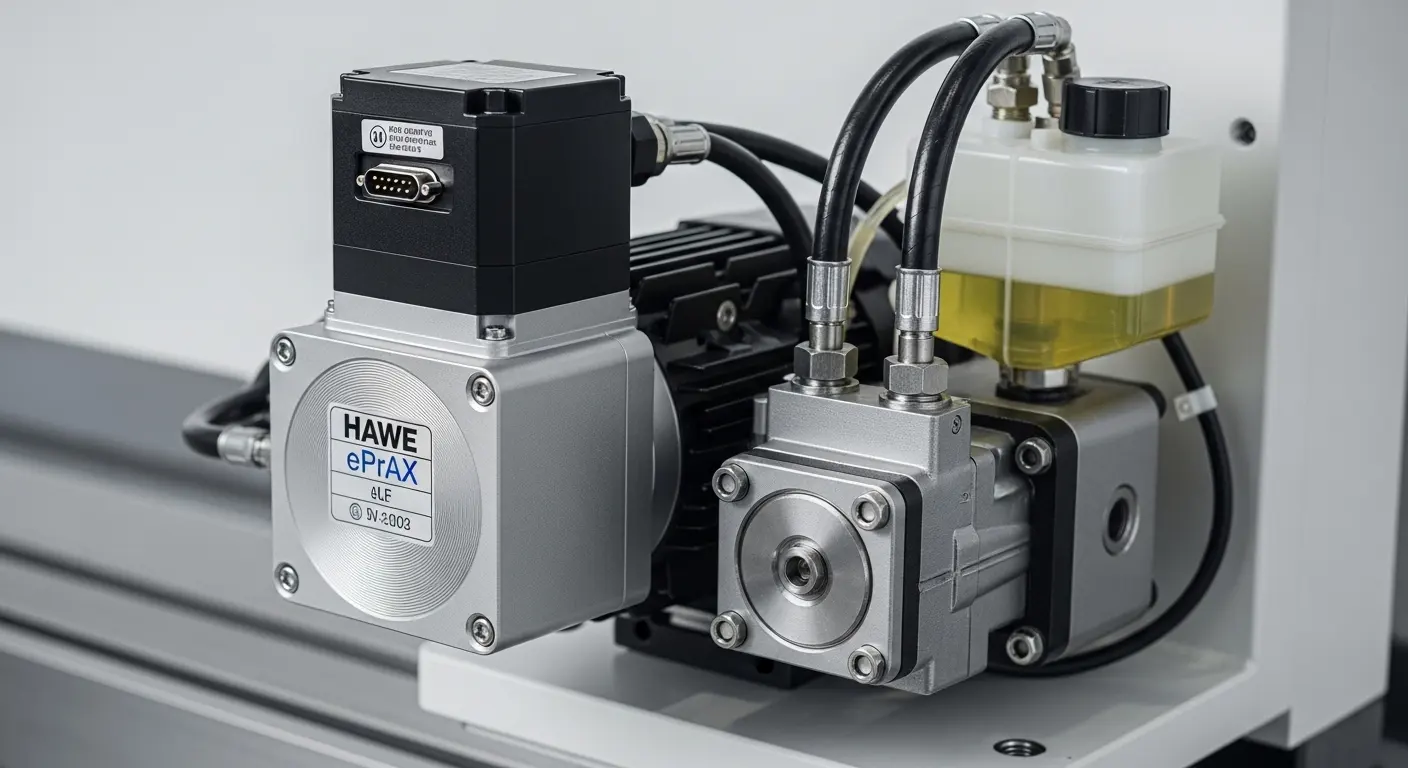

Hawe ePrAX® 하이브리드 서보 시스템— 브러시리스 서보 모터가 유압 펌프에 직접 연결되어 필요할 때만 오일 흐름을 공급합니다. 유휴 시간 — 작업자 부하, 백 게이지 이동, 프로그램 설정 — 동안 서보 모터는 거의 정지 상태에 가깝게 느려집니다. 불필요한 유압 순환은 금지됩니다. 낭비되는 열도 없고요. 동일한 생산 일정을 가진 기존 유압 시스템에 비해 에너지 절감률은 65%에서 73%에 달합니다.
렉스로스 DSVP 펌프/밸브 제어 시스템— 펌프 제어와 밸브 제어 유압을 결합한 이중 모드 구동 시스템. 축류 피스톤 펌프와 서보 모터는 CNC가 요청할 때 정확히 유압 동력을 제공합니다. 최대 2,500T에서 3,200T까지의 기계에 적합합니다. 이 시스템은 기계가 자주 사이클되는 고듀티 사이클 생산 환경에서 특히 효과적이며, 에너지 절감 효과가 사이클마다 누적됩니다.
두 시스템 모두 완전한 폐쇄 루프 위치 제어, ±0.01mm 이상의 램 위치 지정, 그리고 기존 유압 시스템과 동일한 굽힘 정확도를 유지하며, 에너지 절감은 정밀도를 희생하지 않습니다.
JS RAGOS 기계에 탑재된 하이브리드 구동 시스템의 완전한 기술적 세부 설명을 위해,하이브리드 DSVP 시스템 가이드ePrAX®와 Rexroth 구성에 대해 실수 에너지 계산 예시를 포함합니다.
실제 에너지 절감: 활용할 수 있는 숫자들
일반적인 프레스 브레이크 톤수 클래스별 연간 에너지 절감 분포를 살펴보며, 기존 유압 시스템과 하이브리드 서보-유압 시스템을 비교합니다.
| 기계 톤수 | 관례 연간 kWh | 하이브리드 연간 kWh | 연간 kWh 절감 | 연간 절감 금액 (kWh당 $0.12) |
|---|---|---|---|---|
| 100T | ~24,000 kWh | ~8,400 kWh | ~15,600 kWh | ~$1,870 |
| 130T | ~32,400 kWh | ~11,340 kWh | ~21,060 kWh | ~$2,527 |
| 200T | ~43,200 kWh | ~15,120 kWh | ~28,080 kWh | ~$3,370 |
| 400T | ~72,000 kWh | ~25,200 kWh | ~46,800 kWh | ~$5,616 |
하루 8시간, 연간 300일, 평균 에너지 감소 65%를 기준으로 추정합니다. 실제 절감 효과는 근무 주기와 생산 구성에 따라 다릅니다.
직접적인 전기 절감 외에도, 하이브리드 및 전기 시스템은 다음과 같은 절감 효과도 함께 줄입니다:
- 유압유 소비 — 소형 오일 탱크 (일부 하이브리드 시스템은 60–70% 적은 오일 부피를 사용합니다)
- 오일 교환 비용 — 발생하는 열이 적으면 오일 분해 속도가 느려집니다; 변화 간격은 12개월에서 24개월에서 36개월까지 이어집니다
- 냉각 시스템 부하 — 열 발생이 줄어들면 기계 내 에어컨 작동 속도가 줄어듭니다
ISO 14955 기준에 따르면, 전동 프레스 브레이크는 기존 유압 기계에 비해 5년 동안 약 182톤의 CO₂ 배출을 줄입니다. ISO 14001 환경 관리 인증을 받은 작업장에 대해,에너지 절약형 CNC 프레스 브레이크컴플라이언스 문서에 직접 지원해 줍니다.
에너지 절약과 생산 유연성이 교차하는 100T 클래스에서는구조용 강재 생산용 100톤 CNC 프레스 브레이크하이브리드 구성이 실질적인 일일 수익을 제공하는 모습을 보여줍니다.
에너지 절약 CNC 프레스 브레이크: 전기 요금을 넘어선 이야기
An에너지 절약형 CNC 프레스 브레이크전기 요금 외에도 혜택을 제공하며, 그 중 일부는 전력 절감만큼이나 가치가 있습니다.
노이즈 감소— 기존 유압 프레스 브레이크는 연속 펌프 작동으로 인해 75 dB로 작동합니다. 하이브리드 서보 프레스 브레이크는 25–50 dB로 작동하며, 공회전 시 조용한 사무실 환경에 더 가깝습니다. 이 차이는 작업자들이 기계와 함께 전임 교대 근무를 하는 제작 작업장에서 중요합니다. 또한 청력 보호 요구사항과 장시간 생산 교대 근무 중 작업자의 피로에도 영향을 미칩니다.
낮은 열 발생— 유압 펌프가 지속적으로 작동하면서 열을 발생시켜 유압유와 주변 작업장 환경 모두를 따뜻하게 합니다. 하이브리드 및 전기 시스템은 훨씬 적은 열을 발생시키며, 차가운 오일은 점도가 안정되어 변속 내내 열적 드리프트 보정 없이 더 일관된 굽힘 성능을 의미합니다.
더 작은 오일 부피— ePrAX® 시스템은 작고 폐쇄적인 유압 회로를 사용합니다. 일부 하이브리드 구성은 기존 유압 시스템에 비해 유조 용량을 60–70% 줄여줍니다. 오일이 적으면 소모 비용이 줄고, 누유로 인한 환경 위험도 줄며, 오일 교환 시 폐기가 더 간단해집니다.
더 긴 부품 수명— 주문형 서보 모터는 연속 작동 중인 기존 모터보다 교대당 누적 작동 시간이 더 짧습니다. 베어링, 씰, 구동 부품은 생산 수요와 상관없이 8시간 동안 완전 부하 상태에서 작동하지 않을 때 더 오래 갑니다.
전기와 유압 시스템의 전체 운영 비용 상황을 비교하는 정비소에서는전기식 vs 유압식 프레스 브레이크 비교 가이드유지보수, 정밀도, 속도, 총 소유 비용을 상세히 다룹니다.
어떤 에너지 절약형 CNC 프레스 브레이크가 귀하의 작업장에 적합할까요?
모든 가게가 같은 해결책을 필요로 하는 것은 아닙니다. 이 선발 체계를 활용해 올바른 사람과 맞춰 보세요에너지 절약형 CNC 프레스 브레이크프로덕션 프로필에 입력하세요.
풀 서보-전기 프레스 브레이크 — 최적의 시점:
- 요구하는 톤수는 항상 150톤 이하입니다
- 얇은 게이지 재료(0.5mm–6mm)를 대량 부피에서 구부립니다
- 정밀도가 매우 중요합니다 — ±0.001mm 반복성은 부품에 중요합니다
- 작업장에는 에너지 비용 문제와 소음 규제가 있습니다
- 이 프로필에 속한 상점의 경우, 서보-일렉트릭 프레스 브레이크 제품 페이지 전기 전체 범위에 걸친 사양을 다룹니다.
하이브리드 서보-유압 — 최적의 경우:
- 요구량은 80T에서 600T 사이입니다
- 혼합 생산을 진행합니다 — 때로는 얇은 판, 때로는 두꺼운 판
- 완전 전기차의 무게 제한 없이 상당한 에너지 절감을 원합니다
- 까다로운 생산 환경을 위해서는 검증된 장수명 기계가 필요합니다
- 고톤수 하이브리드 요구사항에 대해, 600톤 CNC 프레스 브레이크 하이브리드 서보 시스템이 생산 라인의 무거운 부분에서 제공하는 성능을 보여줍니다.
업그레이드된 기존 유압 — 최적의 경우:
- 예산이 가장 큰 제약이고, 아직 기계를 교체하는 건 아니에요
- 운영자의 습관을 통해 에너지 소비를 줄일 수 있습니다 — 더 빠른 설정, 짧은 유휴 시간
- 생산량이 적어 유휴 시간 손실이 최소화됩니다
구매 전에 제조사를 비교하는 샵을 위한 곳입니다.에너지 절약형 CNC 프레스 브레이크, 가이드최고의 CNC 프레스 브레이크 기계주요 제조업체와 그들의 에너지 절약 구성을 나란히 다룹니다. 해외에서 소싱하는 상점들도 검토할 수 있습니다.CNC 프레스 브레이크 중국 공장 소싱 가이드주문 전 에너지 사양 검증에 관한 안내를 위해.
전체프레스 브레이크 범위 개요JS RAGOS는 서보-전기 컴팩트 기계부터 중장비 하이브리드 유압 등 모든 구성을 다루며, 모델별로 에너지 사양을 명시하고 있습니다.
에너지 절약 CNC 프레스 브레이크에 관한 자주 묻는 질문
에너지 절약형 CNC 프레스 브레이크란 무엇인가요?
에너지 절약형 CNC 프레스 브레이크는 서보 모터 구동 시스템(하이브리드 서보-유압 또는 완전 서보-전기)이 장착된 굽힘 기계로, 기존 유압 펌프처럼 연속 작동하는 대신 능동 굽힘 중에만 동력을 끌어모으는 방식입니다. 시스템에 따라 동일한 생산 일정을 가진 전통적인 유압 프레스 브레이크에 비해 에너지 절감 효과는 30%에서 80% 사이입니다.
하이브리드 CNC 프레스 브레이크는 얼마나 많은 에너지를 절약하나요?
하이브리드 서보-유압 프레스 브레이크는 기존의 고정 속도 유압 기계에 비해 연간 전력 소비의 약 30–70%를 절감합니다. 130톤 기계가 연간 300일 8시간 교대 근무를 하는 경우, 연간 약 21,000 kWh를 절감할 수 있으며, 표준 산업용 전기 요금으로 연간 약 2,500달러 정도 절감됩니다.
완전 전기 프레스 브레이크가 하이브리드보다 에너지 효율이 더 좋을까요?
네, 풀 서보 전기 프레스 브레이크는 생산 과정에서 약간 더 에너지 효율적입니다. 최대 부하 시 약 5kWh를 소비하며, 이는 기존 유압 기계보다 약 67% 적습니다. 하지만 완전 전기 시스템은 약 150–200T까지 실용적입니다. 더 많은 톤수 작업의 경우, 하이브리드 서보-유압 시스템은 에너지 절감과 원시 굽힘 능력의 균형을 최적으로 제공합니다.
에너지 절약형 CNC 프레스 브레이크의 추가 비용을 회수하는 데 얼마나 걸리나요?
ISO 14955 기준에 기반한 비교 분석에 따르면, 전동 프레스 브레이크는 약 2.3년 만에 에너지 비용을 회수할 수 있습니다. 하이브리드 서보-유압 시스템은 기존 유압보다 가격 프리미엄이 적으며, 에너지 및 유지보수 절감을 결합해 보통 1–2년 내에 회수합니다.
에너지 절약형 CNC 프레스 브레이크가 전기 요금 절감 외에 어떤 다른 이점이 있나요?
전력 절감 외에도, 에너지 절약형 프레스 브레이크는 소음 수준을 낮추고(기존 유압 방식의 75dB에서 하이브리드 시스템의 25–50dB로), 열 발생 감소, 유압 오일 수명 연장, 부품 사용 빈도 감소, 부품 서비스 주기 연장, ISO 14001 인증 정비소에서는 환경 준수 문서를 지원하는 측정 가능한 CO₂ 배출 감소 효과를 제공합니다.
