자동차 판금 굽힘기: 자동차 부품 제작을 위한 전체 구매자 가이드
자동차 제조는 엄격한 공차로 운영됩니다. An자동차 판금 굽힘기 차체 패널을 형성해야 합니다, 구조 괄호, 그리고 정확한 각도를 위한 섀시 보강 — 일관되게, 생산 속도 시, 수천 사이클에 걸쳐 드리프트 없이. 잘못된 기계는 고철을 만듭니다, 재작업, 그리고 비용이 많이 드는 생산 지연.
이 가이드는 기계 종류를 자세히 설명합니다, 자료, 사양, 그리고 자동차 판금 작업에 적합한 결정을 내리기 위해 필요한 선택 단계도 있습니다.
자동차 판금 굽힘기란 무엇인가요?
An자동차 판금 굽힘기 프레스 브레이크 또는 패널 벤더는 차량 제조에서 평평한 금속 판을 정밀하게 각거나 곡선된 형태로 성형하도록 설계된 장치입니다. 펀치와 다이 세트를 통해 제어된 힘을 가해 판금을 지정된 각도로 굽히게 합니다, 반경, 그리고 기하학.
자동차 생산에서, 이 기계들은 얇은 알루미늄 차체 패널부터 모든 것을 처리합니다. 0.8 MM에서 무거운 구조용 강철 브래킷까지 6 MM 이상이었다. 기계는 이를 정확하고 반복적으로 수행해야 하며, 일반적으로 굽힘 각도에서 ±0.3° 이상, 백 게이지 위치에서 ±0.1mm 정도의 공차를 유지해야 합니다.
자동차 분야에서 주로 사용되는 두 가지 유형은 다음과 같습니다:
- CNC 프레스 브레이크 — 다재다능함, 브래킷에 적합한 프로그래머블 기계, 증원 병력, 프레임, 그리고 복잡한 다중 굽힘 부품
- 패널 벤더 — 고속 제작을 위해 제작된 자동화 기계, 도어 스킨과 루프 패널과 같은 대형 패널 생산품
두 제품 모두 자동차 생산에 사용되고 있습니다. 올바른 선택은 부품 지오메트리에 따라 달라집니다, 볼륨, 그리고 이 가이드가 전부 다루는 재료 혼합.

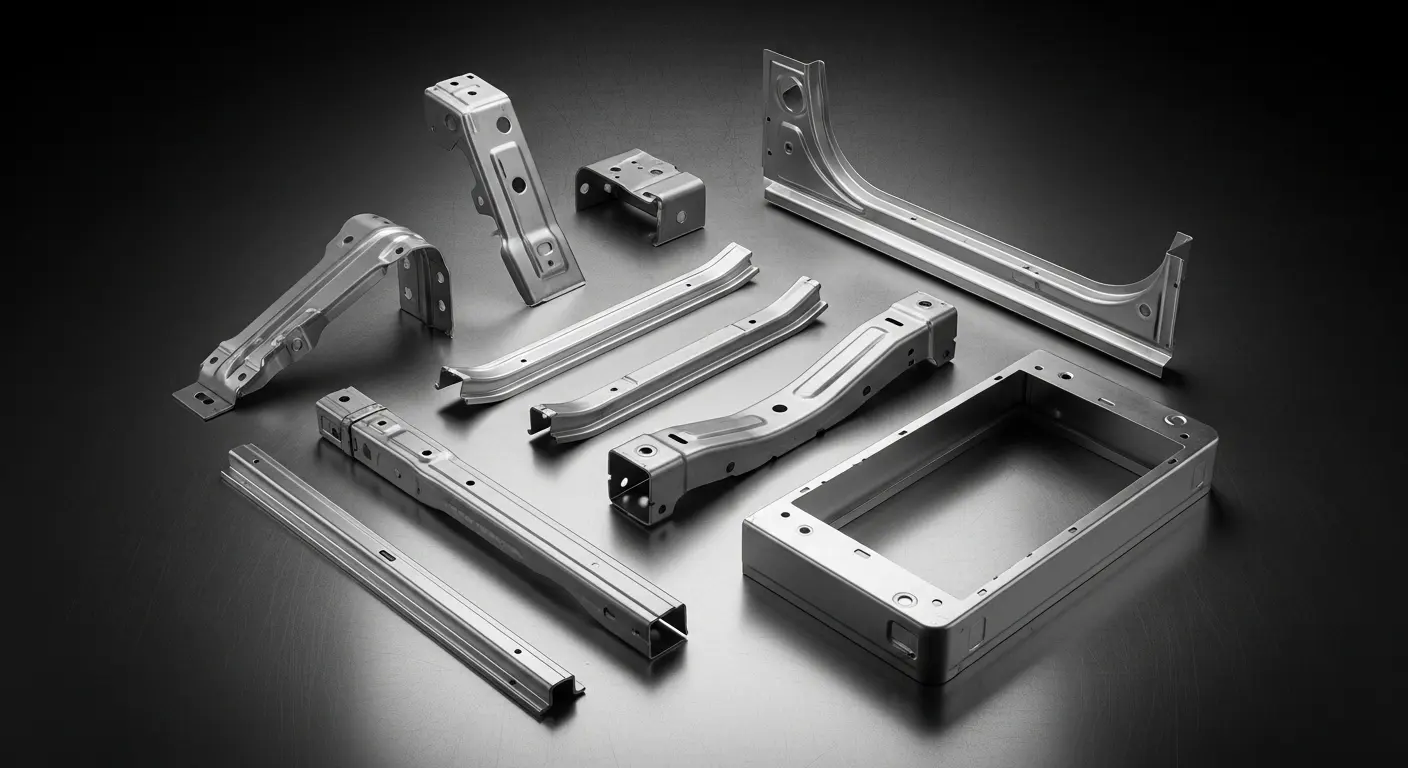

판금 굽힘으로 제작된 주요 자동차 부품
부품의 범위는자동차 판금 굽힘기 생산은 대부분의 구매자가 생각하는 것보다 훨씬 더 넓습니다.
차체 패널 — 도어스, 후드, 펜더, 그리고 지붕 패널. 이 작업들은 올바른 패널 맞춤과 용접 간격을 위해 높은 표면 품질의 마감과 정밀한 플랜지 각도가 필요합니다.
구조적 괄호 — 엔진 마운트, 시트 브래킷, 바닥 보강, 방화벽 지원. 이 부품들은 정확한 각도 정확도가 필요하며 종종 고급 고강도 강재를 사용합니다 (아스스), 이는 톤수와 스프링백 조정에 상당한 요구를 부과합니다.
섀시 및 프레임 부품 — 크로스멤버, 서브프레임 괄호, 그리고 종방향 프로파일. 두꺼운 재료와 긴 굽힘선은 크라우닝 보상이 있는 고톤수 기계가 필요합니다.
배터리 인클로저와 트레이 — 전기차 생산에서 점점 더 흔해지고 있습니다. 이 부품들은 알루미늄 시트를 사용하며, 균열이나 표면 손상이 없는 깨끗한 휘음 반경이 필요합니다.
배기 및 HVAC 브래킷 — 여러 차례 타이트한 굽힘과 엄격한 공차를 가진 스테인리스 부품.
요약하자면, 자동차 제작은 거의 모든 재료 조합에 걸쳐 있습니다, 두께, 그리고 복잡성 — 그래서 기계 선택이 매우 중요한 이유입니다.
자동차 판금: 재료와 그들이 요구하는 것들
작업장에서 가장 자주 굽히는 재료는 모든 사양 결정에 영향을 미칩니다자동차 판금 굽힘기. 자동차 등급이 모두 같지 않습니다, 그리고 각각은 펀치 아래에서 다르게 행동합니다.
연강 (DC01, DC04) — 기준선. 예측 가능한 재현, 중간 톤수 요구, 대부분의 CNC 프레스 브레이크에서 잘 작동합니다. 인장 강도는 일반적으로 270–410 MPa.
첨단 고강도강 (아스스, DP, 트립 등급) — 구조 및 안전에 중요한 부품에 사용됩니다. 인장 강도는 초과할 수 있습니다 1,000 MPa. 스프링백은 공격적이고 일관성이 없기 때문에, 기계에는 스프링백 보상 데이터베이스나 실시간 각도 피드백이 있는 CNC 컨트롤러가 필요합니다. 같은 두께의 연강보다 톤수 요구량이 상당히 높습니다.
알루미늄 (5XXX와 6xxx 시리즈) — 차체 패널에 사용, 전기차 배터리 트레이, 그리고 경량 구조 부품. 알루미늄은 더 부드럽지만 좁은 반경에서는 표면 표시와 균열이 더 잘 생깁니다. 에 대해알루미늄 굽힘 설정과 올바른 반경 선택 재료 등급에 따라, 프로덕션을 실행하기 전에 구체적인 설정 지식이 필수적입니다.
아연도금 및 사전 코팅 강철 — 외부 패널에 흔한 방식. 아연 코팅은 공구 압력과 날카로운 다이 가장자리에 민감합니다. 부드러운 금형 반경과 적절한 다이 숄더 반경 선택이 코팅 손상을 방지합니다.
작업장에서 생산하는 재료 혼합물이 최소 톤수를 결정합니다, 컨트롤러의 정교성, 그리고 공구 투자 비용은 당신의자동차 판금 굽힘기 필요.
프레스 브레이크 vs 패널 벤더: 어느 쪽이 자동차 관련 업무에 더 적합한지?
두 기계 유형 모두 자동차 생산에서 명확한 역할을 수행합니다. 문제는 어떤 제품이 당신의 특정 부품 유형과 부피에 맞는가입니다.
| 특징 | CNC 프레스 브레이크 | 패널 벤더 |
|---|---|---|
| 최고의 부품 유형 | 괄호, 프레임, 복잡한 다중 굴곡 부품 | 대형 평면 패널, 스킨스 기준, 인클로저 |
| 재료 범위 | 0.5 음 – 25 음+ | 보통 0.5 음 – 3 밀리미터 |
| 굽힘 속도 | 중간에서 빠른 속도 | 아주 빠르다 (자동화) |
| 부품 기하학 | 매우 유연하다 | 패널 형태에 최적화됨 |
| 자동화 | 선택적 (로봇 적재) | 내장형 (흡착컵, 서보 피드) |
| 연산자 입력 | 복잡한 작업에 필수 | 최소한으로 — 대부분 감독하에 진행됩니다 |
| 비용 | 저음역대에서 중음역 | 높은 (자동화 내장 기능) |
대부분의 자동차 작업 작업장과 2급 공급업체에 대해, aCNC 프레스 브레이크 굽힘기 여러 부품 가족을 한 기계에서 처리할 수 있는 유연성을 제공하며, 업무 구성이 자주 바뀔 때 필수적입니다.
대량 패널 생산을 위한, 헌신적인흡착컵 CNC 급식 패널 벤더(panel bender) 운전자를 사이클에서 분리시키고 교대당 출력을 크게 증가시킵니다.
자동차 판금 굽기 기계에서 주의할 점

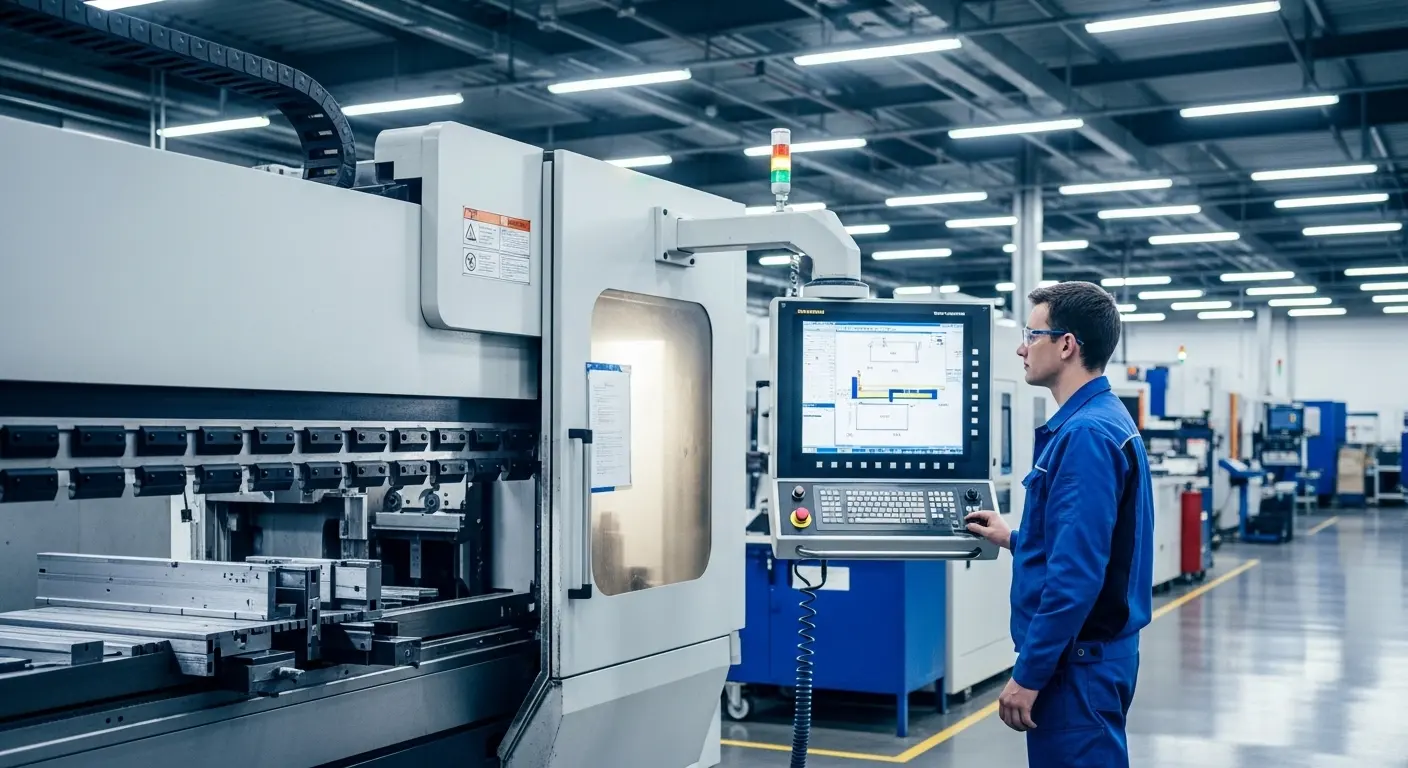

자동차 생산 공차는 일반 제작보다 더 엄격합니다. 평가할 때자동차 판금 굽힘기, 이것들이 가장 중요한 사양입니다.
안전 마진 있는 톤수 — 가장 두꺼운 AHSS 재료를 기준으로 최대 필요한 힘을 계산하세요, 그 다음 20–30% 용량 마진을 더합니다. 작은 기계는 마모가 더 빠르고 하중이 걸려도 휘어지지 않습니다. A100-강철 생산용 톤 CNC 프레스 브레이크 자동차 브래킷 작업의 일반적인 진입점입니다.
추축국 카운트 — 4 최소, 6+ 복합 부품에 대해 — 4축 기계 (1학년, Y2, X, R) 대부분의 브래킷과 프레임워크를 처리합니다. 플랜지 폭이 가변적이거나 게이지 위치가 뒤로 물러나는 부품은 손가락 위치를 자동화하기 위해 Z1/Z2 축 제어가 필요합니다.
스프링백 보상이 적용된 CNC 컨트롤러 — AHSS 등급은 실시간 각도 보정이나 저장된 스프링백 데이터베이스가 필요합니다. Delem DA66S나 DA69S 같은 컨트롤러는 프로그래밍된 재질 프로필로 이 부분을 잘 처리합니다.
크라운딩 보상 — 기계 오버 2 자동차 구조 프로파일과 함께 작동하는 미터, 유압 또는 기계식 크라우닝은 굽힘 중심이 끝보다 넓게 열리는 것을 방지합니다. 대형 프로파일 구조 작업을 위한, 사양을 확인하세요.600T–3000T 범위의 유압 프레스 브레이크.
±0.01 mm 이상의 반복성 — 자동차 조립 라인은 배치마다 다른 부품에 대해 무관용. Y축에 선형 인코더가 있는 기계는 이러한 일관성을 제공합니다.
굽힘 및 접근 속도 — 빠른 접근 속도는 대량 운행 시 사이클 시간을 단축합니다. 자동차 브래킷 제작을 위해 300+ 교대당 굴곡 횟수, 사이클당 1–2초 절약도 실제 출력 이득으로 이어집니다.

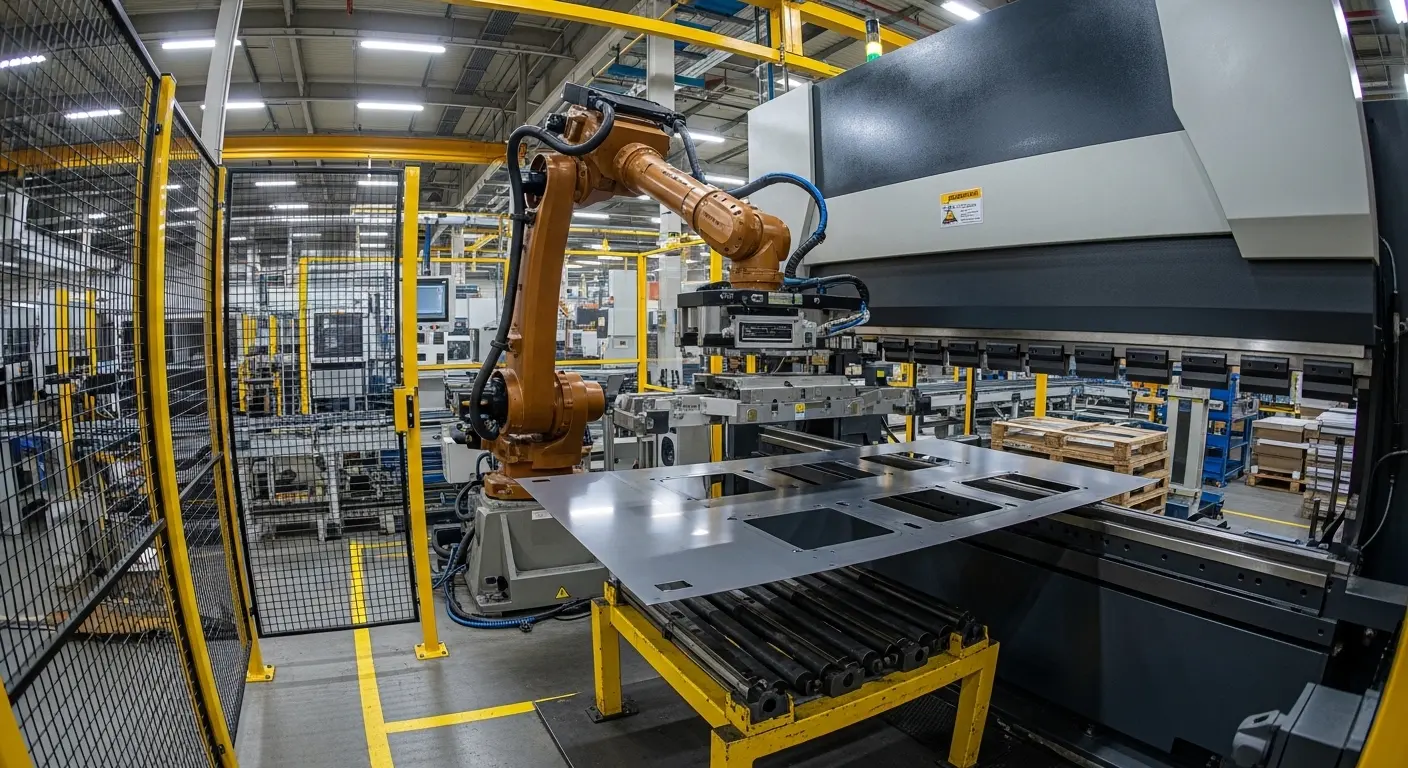

자동차 벤딩에서의 자동화 및 로봇 통합
독립형 수동 프레스 브레이크는 진지한 자동차 생산에서 드뭅니다. 고볼륨, 반복 가능한 굽힘은 자동화가 필요하며,자동차 판금 굽힘기 자동화된 워크플로우에 맞춰야 합니다.
현대 자동차 굽힘 선들은 일반적으로 통합:
로봇 적재 및 하역 — 6축 로봇 팔이 프레스 브레이크에 블랭크를 적재합니다., 백 게이지 쪽에 위치시킵니다, 그리고 휘어진 부품을 제거합니다. 이로 인해 장시간 교대 근무 중 작업자의 피로와 위치 변동이 줄어듭니다.
자동 공구 교체 시스템 — 프리미엄 기계에는 공구 보관 및 자동 펀치/다이 교환이 포함되어 있습니다, 설치 간 운영자의 개입 없이 다단계 작업을 실행할 수 있게 합니다.
시각 및 각도 측정 시스템 — 레이저 센서나 카메라 기반 시스템을 이용한 인라인 각도 측정은 부품이 다음 스테이션으로 이동하기 전에 모든 굽힘 각도를 확인합니다. 결함은 실시간으로 포착됩니다, 최종 검사 때는 아니야.
MES 및 ERP 연결 — 자동차 OEM 공급업체는 생산 데이터를 추적해야 합니다. 이더넷 연결 및 CNC 데이터 내보내 기능이 있는 기계는 공장 관리 시스템과 직접 통합되어 추적성을 보장합니다.
장비를 조달하는 상점을 위한국제 CNC 프레스 브레이크 공급업체 또는 의 전체 범위 평가를 수행합니다.판금 성형 솔루션 자동차 생산을 위해, 자동화 호환성은 구매 전에 확인해야 하는 사양입니다.
적합한 자동차 판금 굽힘 기계 선택 방법
이 5단계 프레임워크를 활용해 공급업체와 상담하기 전에 선택지를 좁혀보세요.
스텝 1: 가장 두꺼운 것을 정의하세요, 가장 단단한 재료
AHSS에서 3 MM은 연강과 매우 다른 톤수 요구량을 설정합니다. 3 밀리미터. 최악의 경우 재료부터 시작하세요 — 이것이 최소 기계 톤수를 결정합니다.
스텝 2: 가장 긴 굽이를 찾아보세요
침대 길이는 가장 넓은 부분보다 안전한 마진을 확보해야 합니다. 위에서는 크라운이 필수가 됩니다 2 대부분의 재료에 대한 미터.
스텝 3: 벤드 복잡도를 매핑하세요
부품당 최대 굴곡 수를 세고, 중간에 백 게이지 재배치가 필요한 부분이 있는지 확인하세요. 복잡한 부품은 6축 제어와 3D 그래픽 컨트롤러가 필요합니다.
스텝 4: 볼륨 요구량을 설정하세요
대량 자동차 생산 (500+ 교대 배치별 부품) 로봇 자동화를 정당화하다. 소량 프로토타입 또는 티어 3 작업은 숙련된 조작자가 있으면 표준 4축 CNC 프레스 브레이크로 잘 작동합니다.
스텝 5: 자동화 및 연결 요구 사항 확인
자동차 고객이 데이터 추적성을 필요로 하는지 확인하세요, 기계별 부품 추적, 또는 특정 통신 프로토콜. 주문하기 전에 기기의 컨트롤러와 소프트웨어가 이를 제공할 수 있는지 확인하세요.
글로벌 공급업체 간 옵션을 비교하는 상점들을 위한 공간입니다, 안내서최고 프레스 브레이크 제조업체 2026 평판 좋은 건축업자를 선정하는 데 유용한 출발점입니다.
자동차 판금 굽힘 기계에 관한 자주 묻는 질문
자동차 판금 굽힘 기계란 무엇인가요?
자동차 판금 굽기 기계는 차량 제조를 위해 평평한 금속 판을 정밀한 각도 부품으로 성형하는 CNC 프레스 브레이크 또는 패널 벤더로, 차체 패널을 포함합니다, 구조 괄호, 섀시 부품, 배터리 인클로저. 펀치와 다이 세트를 사용해 금속을 지정된 각도와 반경으로 구부립니다.
자동차용 판금 굽기 기계는 어떤 재료를 사용합니다?
연강을 다루는 게 좋습니다, 첨단 고강도강 (아스스), 알루미늄 합금 (5XXX와 6xxx 시리즈), 아연도금 강강, 그리고 스테인리스 스틸. 각 재료마다 서로 다른 톤수 설정이 필요합니다, 공구 선택, 그리고 스프링백 보상 프로그래밍.
자동차 판금 굽힘에 필요한 톤수는 얼마여야 합니다?
연강에 대해서는 3 밀리미터, 100톤 기계가 대부분의 브래킷과 프레임워크를 덮는 경우가 많습니다. AHSS 또는 더 두꺼운 구조 부품에 대해, 160–300톤이 일반적인 요구사항입니다. 계산된 최대 굽힘보다 항상 20–30% 용량 마진을 추가하세요.
자동차용 프레스 브레이크와 패널 벤더의 차이점은 무엇인가요??
프레스 브레이크는 복잡한 다중 굽힘 부품에 적합한 다목적 기계입니다, 괄호, 그리고 프레임. 패널 벤더는 도어 스킨이나 차체 패널과 같은 대형 평면 패널의 고속 생산에 최적화된 자동화 기계입니다. 자동차 정비소에서는 종종 서로 다른 부품 계열에 대해 두 가지 유형을 모두 취급합니다.
CNC 프레스 브레이크가 자동차 생산 라인 로봇과 통합될 수 있나요??
예. Delem 또는 유사한 컨트롤러가 적용된 최신 CNC 프레스 브레이크는 디지털 I/O를 통한 로봇 통합을 지원합니다, 필드버스 통신, 그리고 티치 모드 프로그래밍. 프레스 브레이크와 로봇은 동기화된 루프로 작동합니다 — 로봇이 적재 및 하역을 하는 동안 CNC 컨트롤러가 자동으로 굽힘 시퀀스를 관리합니다.
