8축 CNC 프레스 브레이크: 기능, 정확성, 그리고 최적의 사용 사례
왜 8축 시스템을 선택해야 할까요?
An 8축 CNC 프레스 브레이크 복잡하고 비대칭적이거나 테이퍼형 형상이 필요한 고정밀 금속 가공을 위해 설계되었습니다. 표준 기계가 단순한 굽힘을 처리하는 반면, 8축 시스템은 여러 백게이지 핑거를 독립적으로 제어할 수 있습니다.
주요 요점:

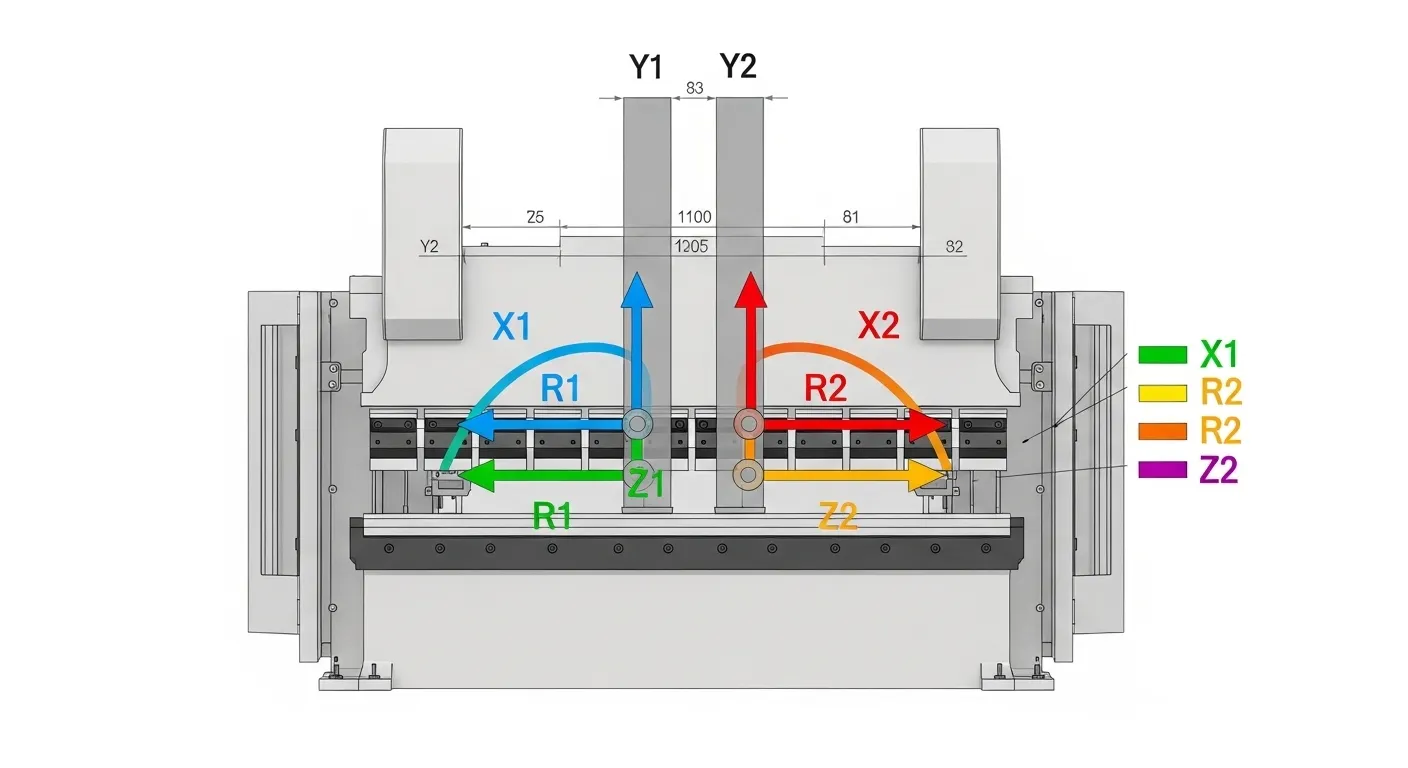

- 8개의 축은 다음과 같이 정의되었다: Y1/Y2 (램), X1/X2 (백게이지 깊이), R1/R2 (백게이지 높이), Z1/Z2 (백게이지 횡방향 이동).
- 주요 이점: 수동 재조정 없이도 비평행 플랜지 라인과 다양한 굽힘 길이를 가진 부품을 구부릴 수 있는 능력.
- 최적 용도: 항공우주 부품, 복잡한 건축 외장, 그리고 설치 시간이 수익성을 떨어뜨리는 고조합, 소량 생산 등이 있습니다.
- 투자 대비 요소: 벤드 시퀀스의 모든 단계마다 백게이지 위치를 자동화함으로써 복잡한 부품의 설치 시간을 크게 단축시킵니다.
구성 해독: 8개의 축 모두가 실제로 무엇을 하나요?
8축 기계에 투자하는 가치를 정당화하려면 무엇을 위해 지불하는지 정확히 이해해야 합니다. 8축 시스템의 '마법'은 백게이지 손가락의 완전히 독립적인 움직임에 있습니다.
표준 프레스 브레이크는 보통 백게이지 타워의 움직임을 연결한다. 8축 구성에서 CNC 컨트롤러는 다음과 같은 움직임을 독립적으로 관리합니다:
- Y1 및 Y2 (램 이동): 상부 빔을 아래로 구동하는 표준 유압 또는 전기 실린더가 있습니다. 여기서 독립적인 제어는 '에어 벤딩' 정확도와 기울임(테이퍼드 벤딩의 경우)을 가능하게 합니다.
- X1 & X2 (백게이지 깊이): 이 축들은 백게이지 손가락의 앞뒤 움직임을 제어합니다.
- 8축 강점: 왼손 손가락을 오른손과 다른 깊이로 위치시킬 수 있습니다. 이는 각도가 있거나 직각이 아닌 모서리를 굽는 부분(원뿔형 굽힘)에 필수적입니다.
- R1 및 R2 (백게이지 높이): 이 축들은 손가락의 수직 위아래 움직임을 제어합니다.
- 8축 강점: 이미 형성된 플랜지가 한쪽 면이 더 낮게 매달려 있는 부품을 구부릴 때, R축 독립성 덕분에 한 손가락은 재료를 받치기 위해 더 아래로 내려가고 다른 손가락은 높게 유지됩니다.

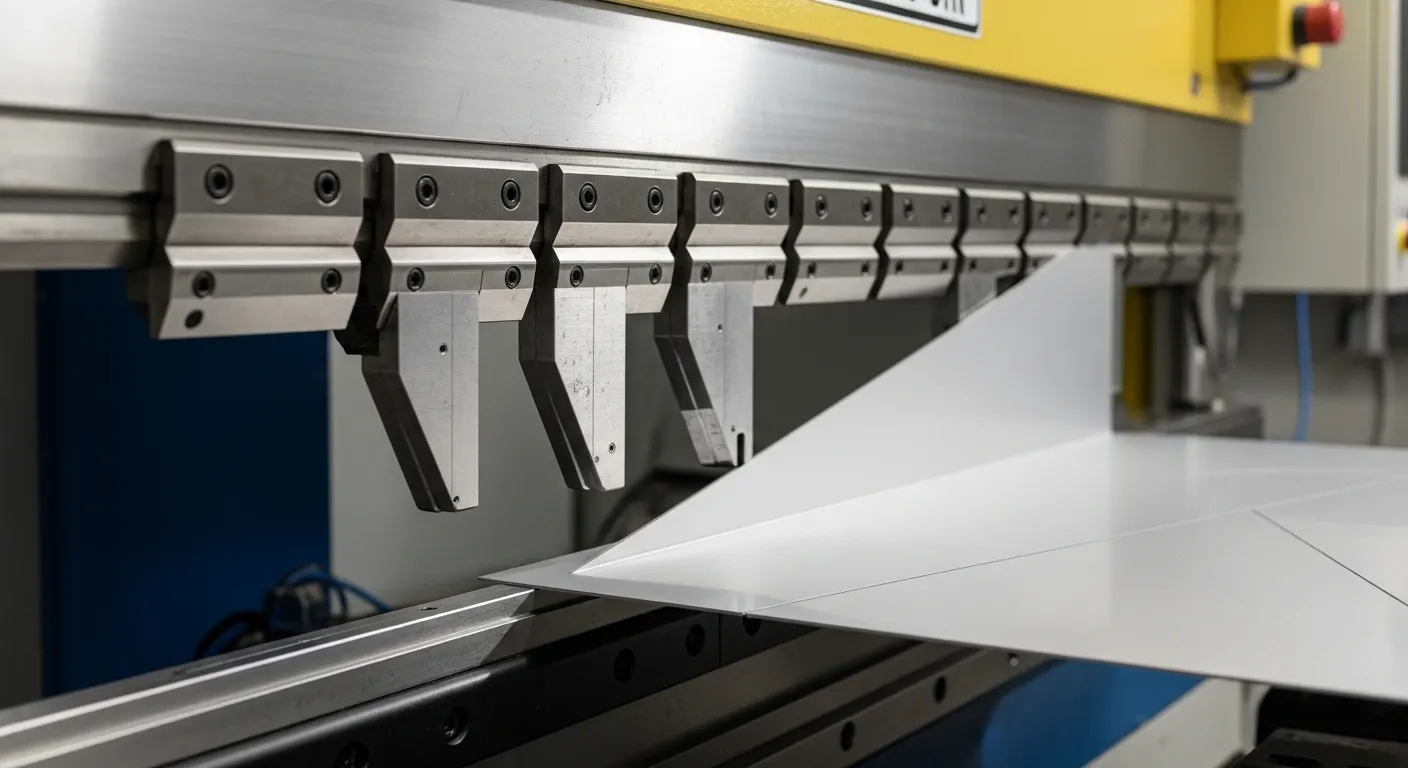

- Z1 및 Z2 (손가락 측면 위치): 이 축들은 백게이지 바를 따라 손가락을 좌우로 움직이는 것을 제어합니다.
- 8축 강점: 기계는 각 굽힘 동작마다 손가락을 최적의 너비로 자동으로 위치시킵니다. 기계를 멈추고 손가락을 수동으로 미끄러뜨릴 필요가 없어서 다단계 구부림 속도가 크게 향상됩니다.
주요 역량: 복잡성을 정밀하게 다루기
8축 프레스 브레이크의 주요 기능은 기하학적 유연성.
표준 4축 환경에서는 작업자들이 복잡한 부품에 대해 지그를 사용하거나, 금속에 선을 그리거나, 수동 스톱을 설정하는 '우회 방법'을 만들어야 하는 경우가 많습니다. 8축 시스템이 이러한 우회 방법을 디지털화합니다.
비대칭 굽힘 (테이퍼드/원뿔형 굽힘)
만약 깔때기 모양이나 브래킷이 판 가장자리와 평행하지 않은 굽힘선을 만들어야 한다면, 표준 백게이지는 스톱바가 다이와 평행하기 때문에 실패합니다.
- 해결책: X1과 X2가 독립적으로 움직이면 백게이지가 각진 정지선을 만들어 수동 배치 없이도 정밀한 원뿔형 굽이를 만들 수 있습니다.
재설치 없는 다단계 굽힘
서로 다른 스테이션에서 여러 번 굽힘이 필요한 부품(예: 베드 길이를 따라 점진적인 굽힘 설정)에서는 Z1 및 Z2 축이 중요해집니다.
- 해결책: 작업자가 부품을 스테이션 A(왼쪽)에서 스테이션 B(오른쪽)로 이동시키면, Z축은 즉시 다음 굽힘에 필요한 올바른 위치로 손가락을 이동시킵니다.
다운플랜지 핸들링
박스나 패널을 구부릴 때, 이전의 구부러진 부분은 플랜지가 아래로 늘어져 표준 백게이지 바와 충돌할 수 있는 결과를 낳습니다.
- 해결책: 독립된 R1과 R2 축은 손가락이 동적으로 높이를 조절하여 장애물을 제거하고 올바른 측정면에 맞물리게 합니다.
4축 vs. 6축 vs. 8축: 적합한 기계 선택
모든 작업장이 8축 기계가 필요한 것은 아닙니다. 주로 평평한 직사각형 괄호를 구부리신다면, 추가 축은 과할 수 있습니다. 하지만 역량을 확장하고자 한다면, 아래의 차이점을 비교해 보세요.
| 특징 | 4축 (Y1, Y2, X, R) | 6축 (Y1, Y2, X1, X2, R, Z) 또는 유사 | 8축 (Y1, Y2, X1, X2, R1, R2, Z1, Z2) |
| 백게이지 깊이 | 공유 바 (병렬 전용) | 독립형 (각도 있는 굽이 가능) | 독립형 (각도 있는 굽이 가능) |
| 백게이지 높이 | 공중 높이 | 공중 높이 | 독립형(불균형 플랜지) |
| 손가락 너비 (왼쪽/오른쪽) | 수동 조정 | 자동(Z1/Z2, 종종 링크되거나 독립형) | 완전 자동 독립 |
| 최고의 사용 사례 | 표준 박스, 간단한 괄호 | 테이퍼드 부품, 더 큰 부피 | 복잡한 항공우주, 건축, 다단계 부품 |
| 설치 시간 | 높음 (수동 손가락 슬라이딩) | 매체 | 최저 (완전 자동화) |
| 운영자 기술 | 높음 (수동 우회 방법 필요) | 매체 | 하부 (기계가 기하학을 담당) |
전략적 노트: 만약 생산이 단순한 직사각형 부품이라면, 더 단순한 세팅으로 투자 대비 수익률(ROI)을 극대화할 수 있습니다. 저희 가이드를 확인해 보세요4축 CNC 프레스 브레이크: 이걸로 만들 수 있는 것들현재 필요에 더 잘 맞는지 확인하기 위해서입니다.
실제 적용: 8축 굽힘의 최적의 사용 사례
8축 구성은 정밀도가 협상할 수 없고 부품 형상이 크게 변하는 산업에서 빛을 발합니다.
건축 외장 및 외관
현대 건축은 비선형적이고 꼬인 금속 패널을 선호합니다. 이들은 부품 길이에 따라 깊이가 변하는 플랜지가 필요하다.
- 왜 8축인가: X1/X2 독립성 덕분에 보호 필름에 선을 남기지 않고도 '사다리꼴' 패널을 정확히 측정할 수 있습니다.
항공우주 부품
항공기 브래킷과 구조용 리브는 종종 단단하고 곡선형인 동체에 맞습니다. 이들은 단순한 90도 각도나 정사각형 가장자리를 가진 경우가 드뭅니다.
- 왜 8축인가: 독립적인 R축(높이)과 X축(깊이)의 조합은 기준 가장자리가 곡선이거나 계단식이더라도 부품이 올바르게 게이징되도록 보장합니다.
고조합, 저량 잡 샵
만약 작업장에서 하루에 50개의 부품 번호를 5–10단위로 배치한다면, 수동 설치 시간이 가장 큰 손실입니다.
- 왜 8축인가: Z1/Z2 축은 조작자가 기계 뒤쪽을 돌아 손가락을 미끄러뜨릴 필요가 없게 합니다. 기계는 파트 B를 위해 준비가 완료되었으며, 두 번째 파트 A가 완성됩니다.
미니 사례 연구: 효율성 대
사례 연구 A: 건축 잡 샵
상황: 시카고의 한 제작소가 4,000개의 알루미늄 패널이 필요한 경기장 외관 계약을 따냈습니다. 패널의 40%는 직사각형이 아닌 사다리꼴이었다.
문제: 기존의 4축 브레이크를 사용하면서, 백게이지가 각도를 맞추지 못해 작업자들은 모든 사다리꼴 부분에 수동으로 굽힘선을 그려야 했습니다. 이로 인해 각 파트당 3분이 추가되었습니다.
해결책: 그들은 Ragos 8축 CNC 프레스 브레이크를 설치했습니다. X1/X2 축은 패널 각도를 모방하도록 프로그래밍되었습니다.
결과: 설정 시간이 0으로 줄어들었습니다. 스크라이빙은 사라졌습니다. 복잡한 패널의 처리량이 250% 증가하여 8개월 만에 기계 차액을 지불했습니다.
사례 연구 B: 전자 인클로저 제조업체
상황: 서버 랙 제조업체는 여러 내부 계층과 장착 지점을 가진 섀시를 생산해야 했습니다.
문제: 부품은 단위당 12개의 굽힘이 필요했습니다. 작업자들은 4번과 5번 굽힘 사이의 손가락 폭(Z축)을 수동으로 조절하는 것을 잊어 측면 플랜지와 충돌하는 사고를 자주 발생시켜 부품을 폐기하기도 했습니다.
해결책: 자동화된 Z1/Z2 이동이 가능한 8축 시스템이 구현되었습니다.
결과: 컨트롤러는 스텝 사이에 자동으로 손가락을 움직여 측면 플랜지를 치웠습니다. 충돌로 인한 폐기율은 거의 0%에 가까워졌고, 작업자 피로도 크게 줄었습니다.
자주 묻는 질문: 다축 굽힘에 관한 흔한 질문
A: 일반적으로는 아니에요. 현대 CNC 컨트롤러(예: Delem이나 Ragos 기계에 사용되는 Cybelec)는 부품을 3D로 시각화합니다. STEP 파일을 가져오면 소프트웨어가 자동으로 X, R, Z 위치를 계산합니다. 운영자가 "X1에서 50mm로"를 수동으로 프로그래밍하지 않습니다; 소프트웨어가 처리해줍니다.
보통 비용 효율적이지 않습니다. 백게이지 어셈블리 전체, 서보 모터, 구동 장치, 그리고 종종 CNC 컨트롤러 자체를 교체해야 합니다. 거의 항상 8축 작동용으로 제작된 기계를 구매하는 것이 더 좋습니다.
조금 더 많은 이유는 서보 모터와 윤활 및 교정이 필요한 볼 스크류가 더 많기 때문입니다. 하지만 시스템이 자동화되어 있어, 조작자가 손가락을 레일에 세게 두드리는 물리적 마모가 적습니다.
톤수와 브랜드에 따라 다르지만, 6축에서 8축으로 증가하면 일반적으로 기계 비용이 15%에서 25% 증가하는 것을 의미합니다. 이 보험료는 첫 2년 동안 '설치 시간' 절감액이 그 비용을 초과한다면 정당화됩니다.
결론: 업그레이드가 과연 가치가 있을까요?
투자하기 8축 CNC 프레스 브레이크 단순히 '더 많은 사양'을 사는 것이 아니라, 구매하는 것입니다 민첩성.
생산 라인이 수동 조정, 복잡한 레이아웃, 직선 바로는 측정할 수 없는 부품 때문에 지체된다면, 8축 시스템은 문제 해결책이 됩니다. 프레스 브레이크를 병목 상태에서 유연한 제조 중심지로 전환시킵니다.
가게의 다음 단계:
- 고철 감사하기: 복잡한 기하학적 구조나 수동 측정 오류 때문에 부품을 잃고 있나요?
- 기하학을 확인하세요: 테이퍼드 벤딩이나 비평행 플랜지가 필요해서 작업을 자주 거절하시나요?
- 라고스 연락처: 다축 솔루션 라인업을 살펴보고 어떤 구성이 귀하의 생산량에 맞는지 확인해 보세요.
기본부터 시작할 준비가 되셨나요? 저희 가이드의 기본 원리를 검토해 보세요. 4축 CNC 프레스 브레이크: 이걸로 만들 수 있는 것들.
