8축 CNC 프레스 브레이크란 무엇을 의미하는가? (도끼 설명)

정밀 금속 제작 분야에서 8축 CNC 프레스 브레이크는 무엇을 의미하는가?? 고효율 생산과 복잡한 부품 형상을 목표로 한다면, 이 8개의 독립적인 축의 구체적인 움직임을 이해하는 것은 가게의 투자 수익률(ROI)을 극대화하는 데 필수적입니다.

8축 CNC 프레스 브레이크는 8개의 독립적으로 제어되는 모터 동작을 사용하여 램과 백게이지를 위치시키는 고정밀 금속 굽힘 기계입니다. 표준 3축 기계와 달리, 8축 시스템 (보통 Y1, Y2, X1, 엑스2, R1, R2, Z1, 그리고 Z2) 비대칭 굽힘이 허용됩니다, 테이퍼드 플랜지, 그리고 단일 사이클 내 다단계 설치.

제가 여러 사람과 함께 일한 수년간 판금 굽힘기 CNC 설정, 제가 발견한 점프는 4 받는 사람 8 액시스는 정말로 가게가 전환되는 지점입니다 "일반 제작" 받는 사람 "첨단 제조." 기본 기계라면 양쪽 플랜지 길이가 다른 부품을 다루는 데 어려움을 겪을 수 있습니다, 8축 기계는 백게이지 손가락을 독립적으로 움직여 이를 처리합니다. 이로 인해 수동 측정이나 여러 설치 작업이 필요 없습니다, 가장 큰 것들 "시간 때우기" 어느 작업장에서든.

어떻게 해야 하나요 8 도끼들은 굽힘 주기 속에서 함께 작용합니다?

그만큼 8 축들은 완벽하게 동기화되어 작동합니다, CNC 컨트롤러가 관리합니다, 굽힘에 필요한 모든 물리적 조정을 자동화하는 것입니다. Y1과 Y2 축은 램의 깊이를 조절합니다, 그리고 X는, R, Z 쌍은 독립적으로 수평을 관리합니다., 세로, 백게이지 손가락의 측면 위치.

이 여덟 축이 무엇을 하는지 진정으로 이해하기 위해서야, 우리는 이들을 두 가지 기능군으로 나누어야 합니다: 램 (상부 빔) 그리고 백게이지 (물질적 지원).

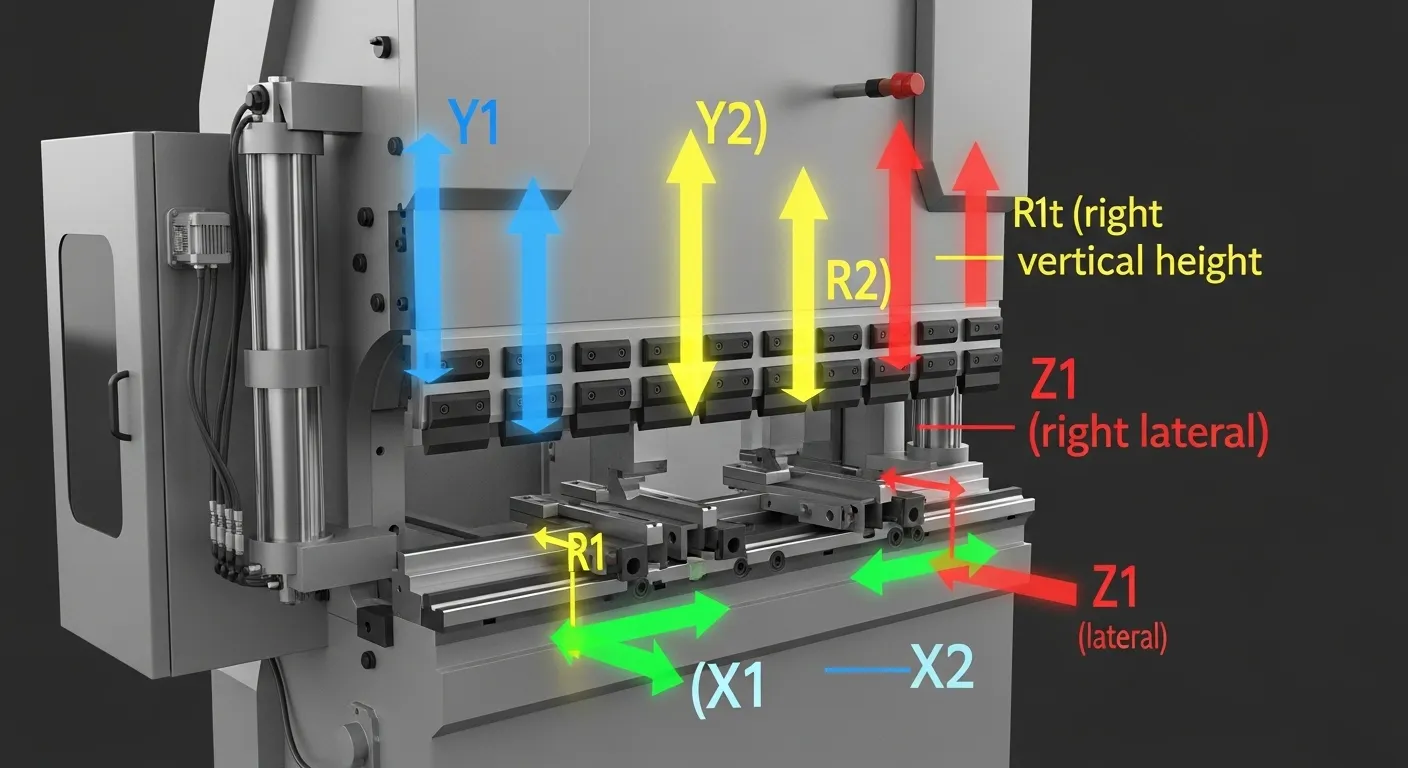

램 액시스: Y1과 Y2

• 기능: 이 축들은 왼쪽 실린더의 수직 하강을 제어합니다 (1학년) 그리고 오른쪽으로 (Y2) 기계의 측면.
• 장점: 독립적으로 통제함으로써, CNC는 빔의 기울기(틸트)를 보정할 수 있습니다, 펀치가 마이크론 수준의 병렬성으로 다이에 진입하도록 보장합니다.

백게이지 액스: X1, 엑스2, R1, R2, Z1, Z2

여기서 "8-축" 명칭이 정말 빛난다. 8축 구성에서, 백게이지는 단단한 막대 하나가 아닙니다; 각 손가락은 세 방향으로 움직일 수 있는 두 개의 독립적인 손가락으로 구성되어 있습니다:

• X1 & 엑스2 (깊이): 플랜지 한쪽이 다른 쪽보다 길어 테이퍼드 또는 스큐드 벤딩을 허용합니다.
• R1 & R2 (높이): 백게이지에 닿을 수 있는 사전 벤트 플랜지가 있는 부품에 필수적입니다.
• Z1 & Z2 (사이드): 두 손가락 사이의 거리를 조절합니다, 작은 부품과 큰 부품을 전환할 때 손가락을 수동으로 레일 위로 미끄러뜨리지 않아도 완벽합니다.

왜 8축 구성이 4축보다 더 좋은가?

8축 구성은 각 백게이지 핑거에 대해 독립적으로 제어할 수 있어 우수합니다, 반면 4축 기계는 보통 백게이지를 하나의 단위로 이동시킵니다. 이 독립성은 복소수에 대해 가능하다., 저축 기계에서는 물리적으로 불가능하거나 매우 비효율적인 다중 벤드 시퀀스 및 비대칭 부품.

특징	4-축 프레스 브레이크	8-축 프레스 브레이크
백게이지 핑거스	한 마디 단위로 함께 움직입니다	독립적으로 움직여 (분할축)
테이퍼드 벤딩	수동 시미싱/지그가 필요합니다	X1/X2를 통한 완전 자동화
설치 시간	높다 (복합 부품에 대해)	거의 제로 (프로그램 전환)
비대칭 부품	매우 어렵고 느려요	네이티브 기능
생산성	표준	높다 (까지 30% 더 빠른 사이클)

힌트: 만약 귀하의 정비소가 자주 함께 일한다면긴 판금용 탠덤 프레스 브레이크, 높은 축 수는 작업 전체 길이에 걸쳐 동기화를 유지하는 데 매우 중요합니다.

8축 정밀도의 실제 이점은 무엇인가요??

8축 정밀도의 주요 장점은 설치 시간이 대폭 단축된다는 점입니다, 측정 시 인간의 오류 제거, 복잡한 항공우주 또는 의료용 부품을 생산할 수 있는 능력도 갖추고 있습니다. 손가락 위치 자동화, 연산자는 다음을 완성할 수 있습니다. "텐 벤드" 조각을 내려놓지 않고 하나의 연속적인 흐름으로 파트합니다.

감축 "부가가치 없음" 시간

일반적인 공장에서, 기계는 단지 "구 부리" 소개 20% 당시. 다른 한 명은 80% 설정에 지출됩니다, 측정, 그리고 조정. 8축 기계가 이 스크립트를 뒤집습니다. Z1과 Z2 축이 손가락을 자동으로 움직이기 때문입니다, 조작자는 손가락을 수동으로 미끄러뜨리기 위해 기계 안으로 손을 뻗을 필요가 없습니다. 이것은 "초록불" 컨트롤러가 더 오래 빛나고 있습니다.

향상된 운영자 안전

기계가 모든 손가락 위치를 처리할 때, 조작자는 금형 근처에 손을 오래 머무르는 시간이 줄어듭니다. 특히 작은 부품에서 업액팅 프레스 브레이크 컴팩트 설계 속도를 위해 사용될 수도 있습니다, 하지만 8축 컨트롤 덕분에 손가락이 안전한 재료 지지를 위해 정확히 필요한 위치에 있도록 해줍니다.

8축 프레스 브레이크가 작업장에 적합한가요??

플랜지 높이가 여러 개 있는 부품을 제조한다면 8축 프레스 브레이크가 적합한 선택입니다, 테이퍼드 도형, 또는 최소한의 노동 개입으로 대량 처리량을 요구할 수도 있습니다. 초기 비용은 더 높지만요, ROI는 보통 내에서 실현됩니다 12-18 스크랩 감소와 빠른 사이클 시간을 통해 수개월간.

투자하기 전에 이 세 가지 요소를 고려하세요:

1. 부품 복잡성: 가지고 있나요? "스텝 벤딩" 게이지가 위아래로 움직여야 하는 부분도 있습니다 (R축) 자주?
2. 배치 크기: 고혼합 시, 저용량 (HMLV) 상점, 8축 기계의 자동 설정은 정말 큰 도움이 됩니다.
3. 정확성 요구: 만약 당신이 함께 작업하고 있다면요 +/- 0.5-차수 허용오차, 독립적인 Y1/Y2와 V축 (영예 로 운) 8축 기기에서 발견된 것은 협상 불가입니다.
