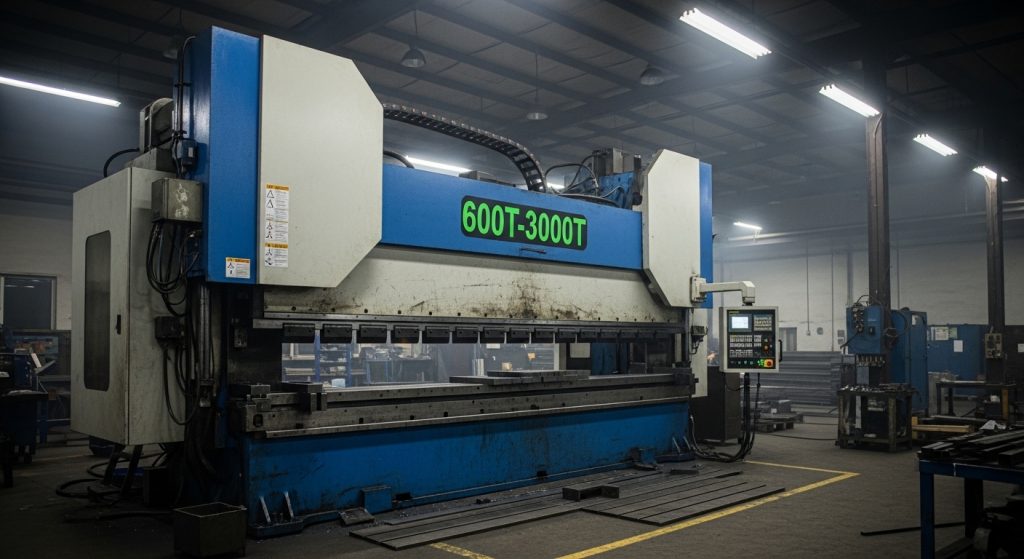

유압 프레스 브레이크 600T–3000T: 중형 성형 사용 사례와 위험
초고톤수급 유압 프레스 브레이크(600T–3000T)로의 전환은 판금 굽힘에서 무거운 판 성형으로의 근본적인 전환을 의미합니다. 이 규모에서 공기 굴절의 물리학은 거대한 저항력에 의해 지배되며, 재료의 내부 결정 구조가 조작자의 제어 인터페이스보다 기계의 행동을 더 좌우합니다. 이 단계에서의 정밀도는 단순한 선형 정확도의 문제가 아니라, 프레임 굴림, 재료 스프링백, 고인장 합금에서 플라스틱 힌지를 작동시키는 데 필요한 에너지와의 복잡한 싸움입니다. 이 기계들의 하중 물리를 존중하지 않는다고 해서 부품이 폐기되는 것은 아닙니다; 이는 금형이나 기계 프레임 자체의 치명적인 구조적 손상을 초래합니다.
- 초톤수 필요성: 이는 글로벌 인프라, 조선, 에너지 부문이 단일한 판 무결성을 요구하는 데 의해 주도됩니다.
- 판 물리 우세: 600T 이상에서는 두께 간 응력 구배가 표준 K-factor 계산을 무의미하게 만듭니다.
- 구조적 하중 경로: 톤수 등급은 기계가 비틀림 없이 에너지를 전달하는 능력에 비쳐 있습니다.
- 치명적인 고장 위험: 3000T 프레임의 에너지 저장은 사소한 도구 파손을 고속 투사체로 전환시킵니다.
600톤 이상의 하중 물리 범위: 금속 거동의 변화
600T에서 3000T 기계에서 무거운 판을 가공할 때, 재료는 더 이상 균일한 평면처럼 행동하지 않습니다. 접촉 지점에서 삼축 응력장이 형성되며, 이 지점에서 소성 구역 관통 깊이가 중성축에 도달해야 영구적인 변형이 일어납니다. 얇은 물질에서는 이 전이가 거의 즉각적으로 일어나며; 하지만 초중금속판에서는 항복 전선 전파가 느리게 움직이면서 내부 저항이 엄청나게 쌓입니다.
초고톤수에서의 물질 거동
| 미터법 | 600T 임계점 | 3000T 임계점 | 공학적 영향 |
| 응력장 유형 | 이축 우세 | 삼축 우세 | 내부 박리화 위험 증가. |
| 중립축 이동 | 미니멀 | 중요함 | 빈 길이의 계산은 비선형적이 됩니다. |
| 전단대 전파 | 표면 수준 | 전층 | 균열을 방지하기 위해 램 속도를 낮춰야 합니다. |
| 변형 에너지 저장 | 중도 | 극한 | 기계는 엄청난 반동 에너지를 소산해야 합니다. |
600T–3000T 유압 프레스 브레이크에서의 구조적 프레임 응력 분포
3000T 한계에서는 프레스 브레이크 프레임이 기계 공구라기보다는 다리처럼 작동합니다. 종방향 빔 응력 흐름은 '바나나' 편향을 방지하기 위해 세심하게 관리되어야 합니다. 제조업체들은 컬럼 압축 하중 전달이 수직으로 유지되도록 하기 위해 중장비 C-프레임 또는 박스 구조 타이로드 설계를 사용합니다. 프레임 비틀림 왜곡 저항이 초과되면 램이 평행성을 잃어 플랜지 길이가 고르지 않고 도구 과부하가 발생합니다.
- 침대 편향: 크라우닝 시스템조차도 베드는 상당한 탄성 변형을 겪으며 이를 실시간으로 보상해야 합니다.
- 유압 실린더 대칭성: 힘은 절대적인 동기화로 전달되어야 한다; 3000T에서 1밀리초 정도의 지연이 램 가이드에 엄청난 사이드로드를 만듭니다.
- 램 병렬성: 프레임의 구조적 피드백에 비해 유압 실린더 힘의 대칭성을 모니터링하는 고해상도 선형 인코더를 통해 달성됩니다.
초고톤수에서의 유압 압력 거동
이 규모에서 유압을 관리하려면 단순히 고압만이 필요하지 않습니다; 정교한 흐름 제어 논리가 필요합니다. 유체 압축성은 가시적인 변수가 됩니다—300바에서 유압 오일은 부피의 거의 1%만 압축할 수 있습니다. 이로 인해 실린더에 '스프링' 효과가 발생하며, 빠른 접근에서 프레스 속도로 전환하는 동안 램의 불규칙한 움직임을 방지하기 위해 서보 비례 밸브 변조로 관리해야 합니다.
- 압력 스파이크 감쇠: 고속 밸브는 판 파손 또는 돌파 순간에 실을 파열할 수 있는 압력파 전파를 방지합니다.
- 열 부하 거동: 이동되는 석유의 엄청난 양은 상당한 열을 발생시키며; 유압 열 팽창 드리프트는 능동 냉각으로 관리하지 않으면 스트로크 정확도에 영향을 줄 수 있습니다.
- 다기통 동기화: 대형 포맷 기계는 종종 4개 이상의 실린더를 사용하며, 실시간 로드셀 데이터를 기반으로 흐름을 균형 맞추기 위해 전용 PLC가 필요합니다.
초톤 성형기에만 고유한 고장 모드
600T–3000T 범위에서는 '마모와 손상'이 '피로 및 파절'로 대체됩니다. 가장 위험한 파손 모드는 국소 응력 특이점으로, 공구나 판의 미세한 결함이 하중을 받아 전체 구조적 파손 지점이 되는 경우입니다.
초톤수 고장 매트릭스
| 고장 모드 | 근본 원인 | 심각도 | 경고 신호 |
| 프레임 피로 파절 | 순환 응력 피로 축적 | 비평 | 이음새에서 페인트가 벗겨지고; 로드 중에 들리는 '핑' 소리가 납니다. |
| 도구 치명적 파절 | 파단 인성 임계값 위반 | 극한 | V-다이 어깨에 미세한 균열이 생겼습니다. |
| 플레이트 스냅백 | 급격한 변형 에너지 방출 | 높다 | 스트로크 후 플레이트의 빠른 진동. |
| 유압 씰 블로우아웃 | 압력파 전파 | 중도 | 유압 미스트나 갑작스러운 램 드롭. |
중량 성형 실패는 거의 점진적으로 발생하지 않습니다. 미세 균열 전파 격자가 임계 상태에 도달하면, 최종 균열은 재료 내에서 음속으로 발생합니다.
판 두께와 힘 곡선: 성형이 지수적으로 변할 때
판 두께와 필요한 힘 사이의 관계는 선형적이지 않으며; 이는 대략 두께 제곱 관계입니다. 20mm에서 100mm 판으로 이동할수록 단면 계수 저항 증가가 엄청납니다. 이로 인해 판 두께가 조금만 증가해도 불균형적으로 더 큰 기계가 필요해지는 하중 증폭 구배가 발생합니다.
- 탄성-플라스틱 교차: 판이 저항을 멈추고 변형되기 시작하는 지점입니다.
- 플라스틱 경첩 형성: 재료가 궁극적인 인장 강도에 도달하는 굽힘의 국소 영역입니다.
- 긴장 에너지 흡수: 판이 보유한 총 에너지; 더 높은 톤수는 이 에너지가 소산되도록 스트로크 하단에 머물러야 합니다.
1000T 이상의 시설 공학 제약
3000T 프레스 브레이크는 표준 공장 바닥에 단순히 설치할 수 없습니다. 기초 하중 분산 슬래브는 기계가 시간이 지남에 따라 가라앉거나 기울지 않도록 설계되어야 합니다.
- 기초 강화: 정중량(보통 >200톤)과 동적 압착력을 견디기 위해 무거운 철근 격자를 가진 딥파일 기초가 필요합니다.
- 진동 차단: 진동 조화 절연은 스트로크의 막대한 에너지가 근접한 정밀 기계를 손상시키는 것을 방지합니다.
- 전기 수요: 이 기계들은 여러 개의 50마력 유압 펌프를 동시에 구동하기 위해 고전류 동력 공급이 필요합니다.
무거운 판 성형이 굽히는 대신 롤링으로 전환해야 할 때는
극단적인 두께나 좁은 반경에서는 프레스 브레이크가 비효율적이 됩니다. 프레스 브레이크에서 판 롤링 머신으로 전환할 시기를 결정하기 위해 결정 행렬이 필요합니다.
| 요인 | 프레스 브레이크 사용 | 플레이트 롤러 사용하세요 |
| 최소 반경 | V-다이($>3t$)로 결정됨 | 더 촘촘한 연속 곡선을 만들 수 있습니다. |
| 플레이트 길이 | 기계 폭에 의해 제한됩니다. | 매우 긴 실린더도 처리할 수 있습니다. |
| 두께 | 보통 100mm에서 150mm 사이입니다. | 특정 선박 작업에서는 200mm를 초과할 수 있습니다. |
| 복잡성 | 여러 각도/플랜지에 가장 좋습니다. | 360° 원통형 성형에 가장 적합합니다. |
초고톤수 기계 소유를 위한 경제적 위험 모델링
2000T 또는 3000T 기계에 투자하는 것은 20년간의 자본 투자입니다. ROI 모델은 단순히 '시간당 부품' 이상의 것을 고려해야 합니다.
- 활용률 손익분기점: 이 기계들은 프로젝트 부가가치가 높을 경우 30-40%의 사용률만 필요로 하는 경우가 많습니다.
- 공구 수명 주기: 2000T 기계용 맞춤형 V-다이는 수만 달러에 이를 수 있습니다.
- 프로젝트 밀도: 기계가 단일 정부 계약이나 산업 부문에 의존한다면 위험이 큽니다.
ROI 시나리오 표
| 미터법 | 높은 활용률(인프라) | 낮은 활용률 (맞춤형 연구개발) |
| 회수 기간 | 3–5세 | 8–12세 |
| 가동 중단 위험 | 크리티컬(수익 손실) | 관리 가능(일정 변경) |
| 유지보수 프로필 | 예방/공격 | 조건 기반 |
이해하기 3200mm 대 4000mm 용량 차이는 중장비 제작 영역의 경계에 위치한 프로젝트에 필수적입니다. 하지만 3200mm 프레스 브레이크 중급 구조 작업의 중추 역할을 하며, 4000mm 프레스 브레이크 often marks the entry point into heavy infrastructure. For ultra-long components that exceed the bed length of a single unit, 탠덤 프레스 브레이크 시스템 단일 기계에 대한 동기화된 대안을 제공합니다. 또한 저쪽 음반의 물리학, 예를 들어 10mm 시트 굽힘는 600T–3000T 범위에 필요한 극한의 힘을 외삽하는 데 사용되는 기준선 데이터를 제공합니다.
최종 생각: 초고톤 성형은 금속 가공만큼이나 토목공학에서도 하나의 연습입니다. 성공하려면 기계, 재료, 그리고 그 시설에 대한 전체적인 시각이 필요합니다.
