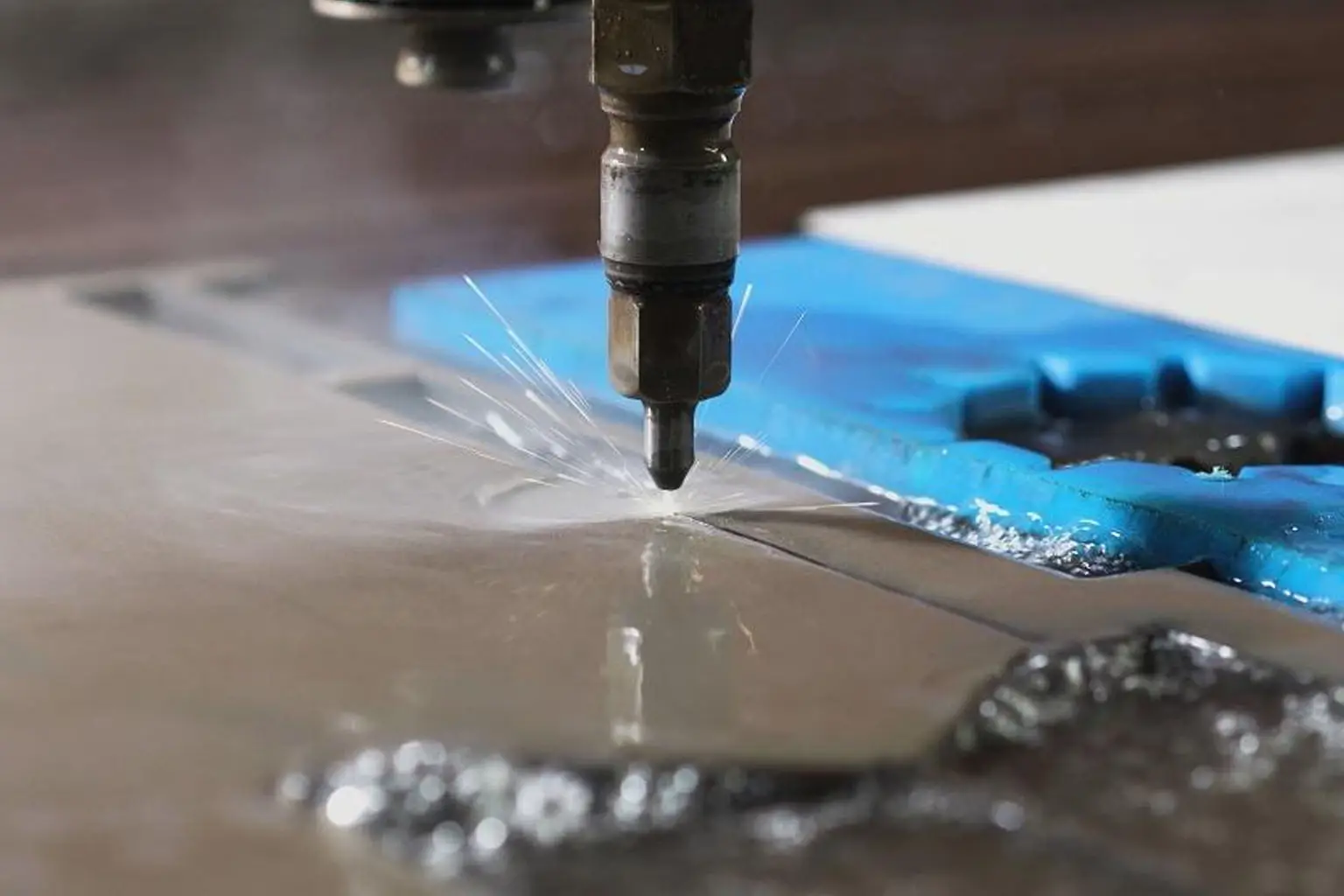

워터젯 절단의 기본: 작동 원리와 중요성

워터젯 절단은 현대 제조업에서 가장 다재다능하고 정밀한 재료 가공 기술 중 하나가 되었습니다. 금속 가공과 항공우주 부품에서 석재에 이르기까지, 유리, 합성물, 심지어 식품 가공 과정도 포함된다, 워터젯은 냉간 절단 공정 열 변형 없이 다양한 재료를 다룰 수 있습니다.

이 가이드에서, 워터젯이 어떻게 작동하는지 설명하겠습니다, 핵심 구성 요소를 분해해, 그리고 장점 탐구, 한계, 그리고 북미 전역의 제작 작업장을 위한 실제 적용 사례, 유럽, 아시아.

워터젯 절단이란 무엇인가요?

워터젯 절단은 다음을 사용하는 공정입니다 초고압수, 때로는 가넷과 같은 연마제와 함께 사용하기도 합니다, 통제된 경로를 따라 물질을 침식시키는 것이었다. 플라즈마나 레이저 절단과는 달리, 워터젯 기술은 절단에 열에 의존하지 않습니다. 대신, 이 기술은 유압을 운동 에너지로 변환하여 금속을 절단할 수 있는 초음속 흐름을 만들어냅니다, 돌, 그리고 복합.

왜냐하면 그건 차가운 과정이기 때문이에요, 워터젯 절단은 열 영향을 받는 구역을 만들지 않습니다 (준), 즉, 절단 후에도 재료가 구조적, 화학적 특성을 유지한다는 뜻입니다.

워터젯 시스템의 핵심 구성 요소

일반적인 워터젯 절단 시스템은 여러 중요한 구성 요소를 포함합니다:

1. 고압 펌프

펌프는 시스템의 중심입니다. 이 장치는 물을 매우 높은 수준으로 압축합니다—종종 그 이상입니다 60,000 PSI, 일부 시스템에서는 더 높은 수준까지.

일반적인 펌프 유형은 두 가지가 있습니다:

• 증폭기 펌프, 이 장비들은 수압을 이용해 수압을 증폭시킨다

• 직접 구동 펌프, 기계식 플런저를 사용해 압력을 발생시키는 구조물입니다

2. 오리피스와 노즐

압력이 가해지면, 물이 작은 보석이나 사파이어 구멍을 통해 흐릅니다. 이 작은 구멍은 압력을 속도로 변환합니다, 얇은 양을 생산합니다, 매우 빠른 제트.

많은 시스템에서, 구멍 직경은 핀홀보다 작을 수 있습니다, 매우 정밀한 절단 경로를 가능하게 합니다.

3. 연마 전달 시스템 (선택적)

강철과 같은 단단한 재료를 절단할 때, 화강암, 또는 유리, 훌륭한 연마재 (보통 가넷) 물이 물줄기에 유입됩니다.

연마재는 절단 능력을 크게 향상시킵니다—몇 가지 설명에 따르면, 추가된 가넷은 물만으로는 절단력이 크게 증가합니다.

폼처럼 부드러운 재료에서는, 고무, 또는 특정 플라스틱도, 연마 없이 순수한 물로도 충분할 수 있습니다.

4. 절단 헤드와 캐처 탱크

절단 헤드는 제트를 정밀하게 집중하고 방향을 조절합니다. 재료를 통과한 후, 제트는 남은 에너지를 흡수하는 물이 채워진 캐처 탱크에 들어가.

워터젯의 작동 원리: 단계별

워터젯 절단은 단순하지만 강력한 물리적 원리를 따릅니다:

스텝 1 – 극한 압력을 발생시키기

초고압 펌프는 수만 PSI의 물을 생산합니다.

스텝 2 – 압력을 속도로 변환하기

물이 미세한 구멍을 통해 나올 때, 압력은 속도로 변환됩니다. 산업용 워터젯은 일반적으로 다음과 같은 범위에서 작동합니다. 50,000 받는 사람 90,000 PSI.

스텝 3 – 연마재 도입 (필요할 때)

더 단단한 재료의 경우, 가넷은 제트기류에 빨려 들어가 매우 빠른 속도로 가속됩니다.

그 결과, 재료를 깔끔하고 정밀하게 제거하는 고속 침식 공정이 완성됩니다.

워터젯 절단의 주요 장점

1. 냉간 절단 공정

워터젯은 열을 사용하지 않기 때문입니다, 열 영향을 받는 구역과 열 변형을 제거합니다.

이로 인해 워터젯은 다음과 같은 용도에 이상적입니다.:

• 열에 민감한 금속

• 적층 복합재

• 강화 재료

• 항공우주 부품

2. 고정밀

워터젯 시스템은 복잡한 형태를 만들 수 있습니다, 세세한 디테일, 그리고 엄격한 공차도.

일부 시스템은 용도에 따라 1밀리미터 분수만큼 좁은 커프 폭을 달성할 수 있습니다.

3. 재료 다재다능성

워터젯은 절단할 수 있습니다:

• 강철과 스테인리스

• 알루미늄과 합금

• 유리와 돌

• 도자기

• 합성물

• 플라스틱 및 고무

이 다재다능함을 단일 도구로 이루는 다른 절단 방법은 거의 없습니다.

4. 2차 처리 감소

워터젯 컷은 종종 매끄러운 가장자리를 만들어 후처리가 최소화됩니다.

이로 인해 마감 시간과 재료 낭비가 줄어듭니다.

워터젯의 일반적인 한계

그들의 강점에도 불구하고, 워터젯에는 트레이드오프가 있습니다:

1. 장비 비용

고압 펌프와 연마 시스템은 상당한 자본 투자를 의미합니다.

2. 운영 비용

연마 소비, 펌프 유지보수, 에너지 사용은 운영 비용을 증가시킬 수 있습니다.

3. 절단 속도

특정 두께 범위에서 플라즈마나 레이저와 비교해, 워터젯 절단은 대량 용도에서는 느릴 수 있습니다.

4. 엣지 테이퍼

제트가 물질을 통과하면서 약간 발산하기 때문입니다, 하단 가장자리는 테이퍼 보상 시스템을 사용하지 않는 한 상단과 약간 다를 수 있습니다.

워터젯과 기타 절단 기술 비교

플라즈마 절단과 비교해, 워터젯은 전기 아크나 압축 가스 대신 물과 연마재를 사용합니다.

플라즈마는 두꺼운 강철 용도에서 더 빠르게 절단할 수 있습니다, 하지만 워터젯은 많은 경우 우수한 재료 보존성과 가장자리 품질을 제공합니다.

고급 워터젯 기능

현대 시스템에는 다음과 같은 것이 포함될 수 있습니다:

• 5-베벨 및 3D 절단용 축 절단 헤드

• 정확도를 위한 서보 구동 모션 시스템

• 자동 연마 급지

• 헤드 보호를 위한 충돌 방지 시스템

이러한 혁신은 복잡한 제조 환경에서 워터젯의 역량을 확장시켰습니다.

워터젯이 사용되는 곳

워터젯 시스템은 널리 사용됩니다.:

• 항공우주 제조

• 자동차 부품

• 건축 석조

• 식품 가공

• 광산 및 시추

거의 모든 재료를 열 손상 없이 절단할 수 있는 능력은 전 세계 제조 산업에서 매우 가치 있게 만듭니다.

최종 소감

워터젯 절단은 극한의 수압과 정밀 공학을 결합하여 다용도 작업을 제공합니다, 냉간 절단 용액. 압력을 속도로 변환하고 선택적으로 연마제를 첨가함으로써, 워터젯은 폼부터 경화 강철까지 다양한 재료를 절단할 수 있습니다.

장비와 운영 비용이 일부 대안보다 더 높을 수 있습니다, 장점—정밀, 다재다능함, 그리고 물질 무결성—워터젯을 현대 제조 시설에서 강력한 선택지로 만들라..
