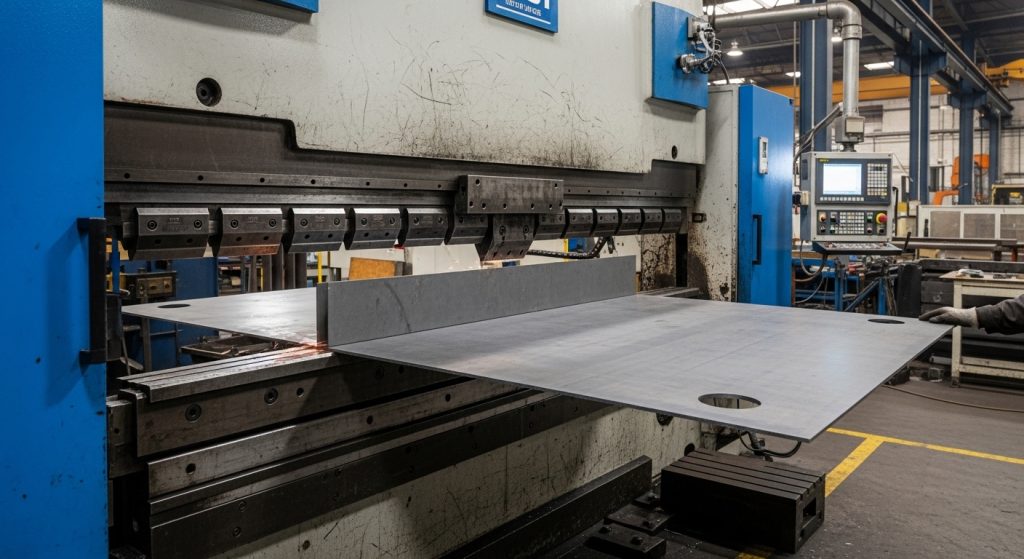

보일러 플레이트용 CNC 프레스 브레이크: 각도 드리프트 방지 및 재작업 방법
보일러 플레이트용 CNC 프레스 브레이크 조작은 무거운 플레이트 성형 저항에 대한 깊은 지식이 필요한 전문 작업입니다. 얇은 시트를 다루는 것과 달리, 보일러 플레이트는 무거운 판 소성 변형 우세가 금속의 압력 하에서 흐르는 방식을 변화시키는 방식입니다. 두꺼운 구간을 움직이는 데 필요한 힘이 엄청나기 때문에 높은 톤수를 대비해 계획해야 합니다. 각도 드리프트는 가장 큰 위험 중 하나입니다, 압력 용기의 엄격한 안전 규정을 충족하지 못하는 부품이 생길 수 있기 때문입니다.
중장비 제작에서는 재작업 비용이 매우 높습니다, 종종 고가의 연마 작업이나 큰 고가가치 강철 조각을 폐기하는 일이 필요했습니다. 두꺼운 단면의 탄성 회복 편차는 단순한 판금 스프링백보다 예측하기 더 어렵다는 점을 이해해야 합니다.
이 가이드는 불안정성의 근본 원인과 CNC 제어를 활용해 안정적인 공정을 유지하는 방법을 탐구합니다. 기계 강성과 공구의 응력 거동에 집중함으로써, 열 장비 제작이 엄격한 허용 오차를 유지하도록 할 수 있습니다.
무거운 판 굽힘의 도전 과제는 독특하며 다른 공학적 트리거 세트가 필요합니다:
- 고압 사이클 중 두꺼운 판 중성축 이동 거동 이해.
- 멀티 패스에 따른 강한 굽힘 응력 메모리 효과를 관리하기 위해 플레이트가 정렬에서 벗어나게 만듭니다.
- 기계 프레임에 손상을 줄 수 있는 고부하 압력 스파이크 구역 식별.
- 다양한 합금 등급에 대한 판 항복 저항 상승 곡선 계산.
보일러 플레이트 굽힘에 고톤수 CNC 프레스 브레이크가 필요한 이유
보일러 플레이트 업무로 넘어가면, 표준 기계가 감당할 수 없는 무거운 게이지 변형 저항 임계값을 다루고 있습니다. 램을 극심한 하중에 안정적으로 유지하려면 고톤수 유압 안정성 제어 시스템이 장착된 CNC 프레스 브레이크가 필요합니다.
- 저항 제어: 공구와 싸우는 판 압축 하중 분포 패턴을 극복해야 합니다.
- 프레임 강성: 중장비 기계는 프레임 변형, 굽힘 각도 편차 위험을 방지합니다, 이 과정은 기계가 "하품" 압박 속에서.
- 안전 마진: 항상 부하 안전 여유 계획 완충 장치를 두어 유압 장치를 작동시키지 않도록 해야 합니다 100% 용량.
- 위치 정확도: 심지어 강한 힘으로도, CNC는 각도가 정확한지 확인하기 위해 정확한 램 위치를 유지해야 합니다.
기계 강성은 정확성의 기초입니다. 기계 프레임이 휘어지면, 판 전체 길이에 걸쳐 각도가 일정하지 않을 것입니다. 고톤수 CNC 시스템은 이러한 굴곡을 보완하도록 설계되었습니다, 다이 한쪽 끝에서 다른 쪽 끝까지 압력이 고르게 가해지도록 보장하는 것입니다.
일반적인 보일러 플레이트 재료와 그 굽힘 거동
각 등급의 판은 형성 과정에 독특하게 반응합니다. 각 재료의 압력용기 항복 강도 안정성 곡선에 따라 톤수와 오버벤드를 조정해야 합니다.
| 재료 | 굽힘 행동 | 엔지니어링 노트 |
| 탄소 보일러 플레이트 | 신뢰성 있는 성형 | 각도 안정성을 위한 가장 예측 가능한 판 |
| 압력 용기 등급 | 높은 저항 | 압력 관리를 위해 넓은 V-다이가 필요합니다 |
| 고온 합금 | 극단적 형성 저항 | 고온 합금 변형 저항 증가가 급격합니다 |
| 스테인리스 보일러 플레이트 | 하이 스프링백 | 고강도 플레이트 스프링백 증폭 효과는 매우 큽니다 |
탄소 보일러 플레이트는 업계의 주력 부품입니다, 하지만 화학 탱크에 사용되는 고합금판은 훨씬 높은 판 경도를 제공하여 압력 증폭을 형성합니다. 스테인리스 등급은 탄성 회복 때문에 훨씬 더 많은 오버벤드가 필요하다는 것을 알게 될 것입니다. 이러한 물질적 차이를 이해하는 것만이 "시행착오" 비싼 재고를 낭비하는 접근법.
무거운 보일러 플레이트 굽힘에서 각도 드리프트의 근본 원인
각도 드리프트는 최종 굽힘이 프로그래밍된 각도와 일치하지 않을 때 발생합니다, 종종 부품의 한쪽 끝에서 다른 쪽 끝으로 변하는 경우가 많았습니다. 이는 보통 탄성 회복 두꺼운 단면 편차가 제대로 고려되지 않아 발생합니다.
기계 및 공구 요인:
램이나 베드가 고르지 않게 휘면, 램 편향과 부하 불균형 효과가 발생합니다. 이로 인해 다음 "보트" 굽힘 중앙이 끝보다 넓은 형태. 더욱이, 공구 어깨 소성 변형 위험은 높은 톤수로 증가합니다. 주사위가 조금이라도 납작해지면, 각도는 한 번의 변속 동안 드리프트됩니다.
주요 요인:
판의 잔류 응력 재분배 행동도 또 다른 주요 원인입니다. 모든 판에는 압연 공장에서 발생하는 내부 응력이 있습니다. 접시를 구부릴 때, 이 응력들은 해방됩니다, 부품이 비틀리거나 휘어지는 현상을 유발합니다. 이러한 판 응력 분포와 굴곡 불안정성 때문에 실시간 각도 측정이 가능한 CNC 시스템이 중장비 작업장에서 매우 가치 있는 이유입니다.
보일러 플레이트 성형 안정성을 위한 공구 선택 전략
공구는 판재 작업의 무거운 성형 하중 변동 허용 범위를 견딜 수 있도록 만들어져야 합니다. 표준 공구는 이러한 압력 아래에서 빠르게 고장 납니다, 이로 인해 공구 구조적 피로, 하중 역치 위반이 발생했습니다..
- 경도가 핵심입니다: 천 톤 하중에도 변형되지 않는 고경도 중장비 공구를 사용하세요.
- 대형 반경 펀치: 큰 반경 펀치를 선택하면 소성 변형 응력 감소가 가능합니다, 도구가 "금 가는 소리" 판의 외부.
- 와이드 V-다이: 필요한 톤수를 줄이고 부품 표면을 보호하기 위해 넓은 V-다이 숄더 압력 분산 확장 효과가 필요합니다.
- 접촉 구역: 다이에 무거운 플레이트 접촉 압력 안정 구역을 설치해 스트로크 중 플레이트가 미끄러지지 않도록 하세요.
너무 좁은 V자 개폐를 쓰면 재앙의 조합입니다. 압력이 급격히 올라가고 공구 붕괴로 이어질 수 있습니다. V자를 넓혀서, 하중을 더 넓은 면적에 분산시키는 것입니다, 이로 인해 굴곡이 안정되고 스프링백이 더 예측 가능해집니다.
판 두께가 형성력과 각도 불안정성을 빠르게 증폭시키는 방법
판 단면적 저항 스케일링 곡선을 반드시 존중해야 합니다. 중판 작업에서, 필요한 힘은 두께가 커질수록 지수적으로 증가합니다, 두께 큐브 변형 하중 거동 후.
| 판 두께 | 상대적 힘 필요 | 안정성 위험 |
| 10밀리미터 | 기지 부대 | 낮은 드리프트 위험 |
| 20밀리미터 | ~4배 기지 부대 | 중간 정도의 스프링백 변동성 |
| 30밀리미터 | ~9배 기지 부대 | 높은 램 편향 위험 |
| 40음+ | ~16x+ 기지 병력 | 중하중의 굽힘 각도 제어 불안정성 |
이러한 형성 압력 지수적 상승 패턴은 두께가 조금만 증가해도 기계가 한계를 넘어설 수 있음을 의미합니다. 계산을 잘못 하면요, 프레스 브레이크에 구조적 피로가 생길 위험이 있습니다. 정확한 톤수 차트를 사용하고, CNC 컨트롤러가 적절한 재료 두께와 V자 개방으로 프로그래밍되어 있어 초과 톤수를 방지해야 합니다.
보일러 플레이트 굽힘 시 재작업 감소를 위한 설치 기법
재작업 감소는 스마트 세팅과 점진적 하중 교정 제어 전략에서 시작됩니다. 두꺼운 판을 처음 맞췄을 때 최종 각도를 목표로 해서는 안 됩니다.
- 테스트 벤드 전략: 같은 배치의 스크랩 조각을 사용해 진짜 스프링백을 찾아보세요.
- 프로그레시브 뎁스: 각도 보정 반복 안정성 방법을 사용하세요, 몇 도나 몸을 숙이고 깊이를 조절합니다.
- 스트레스 완화: 램을 바닥에 몇 초간 붙잡아 원자가 움직이도록 판 응력 이완 타이밍 제어를 구현하세요 "진정해."
- 정렬 확인: 무겁게 굽힘 반복 각도 검증 프로토콜을 사용하세요, 첫 번째 타격 후 부품 양쪽 끝을 점검.
이러한 조치들을 통해, 영구적인 오류가 되기 전에 드리프트를 잡아내는 거죠. 중장비 제작에서, 부품을 더 굽히는 것이 시도하는 것보다 훨씬 쉽습니다. "펴기" 과도하게 압축된 40mm 판 조각.
무거운 판 굽힘 실수로 인해 폐기되거나 재작업으로 이어지는 흔한 실수
이러한 흔한 함정을 피하면 장비와 프로젝트 일정을 보호할 수 있습니다. 보일러 작업장에서의 대부분의 재작업은 고톤수 형성의 기본 물리학을 무시한 결과입니다.
- 언더사이즈 다이즈: 이로 인해 굽힘 외부에서 국소적인 판 응력 스파이크 파절이 발생합니다.
- 공구 피로: 공구 붕괴나 과부하의 징후를 무시하면 갑작스러운 구조적 파손이 발생할 수 있습니다.
- 저조한 보상: 보상 하에 심한 굽힘 탄성 회복은 원통형 쉘에 맞지 않는 부품을 만듭니다.
- 가장자리 균열: 플레이트 엣지 미세 균열 전파 구역을 확인하지 않으면 압력 시험 중 치명적인 고장이 발생할 수 있습니다.
중량 보일러 플레이트 생산에 적합한 CNC 프레스 브레이크 선택
투자 프레스 브레이크 강성을 형성하는 고톤수 플레이트 플랫폼은 고압 직무를 처리하는 유일한 방법입니다. 램 드리프트를 방지하기 위해 무거운 하중의 유압 굽힘 안정성을 제공하는 기계가 필요합니다. 천 톤 무게를 매일 처리할 수 있는 플레이트 성형 반복 각도 일관성 플랫폼을 찾아보세요. 중장비 공구 호환성 굽힘 아키텍처는 압력 용기 작업에 필요한 거대한 다이를 사용할 수 있도록 보장합니다.
알루미늄 판이 다른 굽힘 하중 전략을 요구할 때
당신은 알루미늄 시트 프레스 브레이크 두꺼운 구간도 접근법, 알루미늄 두꺼운 단면의 변형 불안정성 범위는 독특합니다. 강철과 달리, 경도가 낮고 무거운 단면이 붕괴 위험이 생겨 있습니다. 알루미늄 탄성 회수 중단면의 거동은 강철과 다릅니다, 펀치가 너무 날카로우면 판 두께의 알루미늄 휘기 반경 파열 위험도 주의해야 합니다.
강판 성형이 보일러 플레이트의 심한 굽힘과 어떻게 다른지?
A 강판 프레스 브레이크 모든 것이 훨씬 가벼운 판강 탄성 변형 지배 영역에서 작동합니다. 얇은 재료 하중 분포, 균일성, 그리고 저압 안정성 창을 형성하는 시트를 다룹니다. 시트와 플레이트의 스프링백 거동의 대비가 뚜렷합니다; 판은 얇은 판보다 내부 결정물 구조와 응력 해방에 훨씬 더 집중해야 합니다.
HVAC 중량 게이지 패널의 굽힘 안정성 교훈
신청할 수 있습니다 HVAC 프레스 브레이크 무거운 덕트 패널 플랜지 형성 안정성에 중점을 둔 무거운 덕트 교훈. 이들은 긴 보일러 구간에 필수적인 대형 패널 굴절 보상 방식을 사용합니다. 패널 이음 굽힘 하중 분배 전략을 관리하면 구조물이 정사각형으로 유지되는 데 도움이 됩니다. 무거운 시트 롱엣지 굽힘 직선 제어도 재료가 자신의 무게로 휘어지는 것을 막는 데 중점을 둡니다.
스테인리스 보일러 플레이트 스프링백 및 내열 성형 문제
작업하기 스테인리스 프레스 브레이크 스테인리스 무거운 판 탄성 회복 증폭을 관리해야 합니다. 이 합금들은 종종 내열성 합금판이 압력 상승을 형성하여 작업자를 놀라게 할 수 있습니다. 스테인리스 판 표면에 긁히는 손상 위험이 있는 접힘 인터페이스가 부품에 손상될 수 있는지 주의해야 합니다. 항상 고합금 중금속판 굽힘 각도 보상 여유도 타겟을 타겟에 맞춰야 합니다.
무거운 판 CNC 굽힘에서 스프링백을 줄이는 공학적 방법
진정한 정확성을 마스터하기 위해, 그래야 해 스프링백 감소 탄성 회복 보상 굽힘 전략 사용. 금속이 타격 사이에 이완되도록 다중 단계의 무겁게 굽힘 응력 해제 성형 기법을 시도해 보세요. 공구 관통 깊이를 늘리고 스프링백 제어 방법이 탄성 반사 방지에 맞서는 표준 방법입니다. 마지막으로, 판재 잔류 응력 중화 굽힘 기술은 부품이 기계를 떠난 후에도 안정적으로 유지하는 데 도움을 줍니다.
