항공우주용 프레스 브레이크: 사양, 재료, 정밀 성형 선택 가이드
모든 프레스 브레이크가항공우주급 프레스 브레이크. 항공우주 산업은 ±0.01mm 이내의 굽힘 정확도를 요구합니다, 티타늄 및 고강도 알루미늄 합금에 대한 반복 가능한 결과, 그리고 완전한 생산 추적성을 지원하는 기계 구성도 포함됩니다. 범용 CNC 프레스 브레이크 — 아무리 잘 규격화된 것이라 해도 — 적절한 구동 시스템 없이는 종종 이러한 요구사항을 충족하지 못합니다, 컨트롤러, 압형, 그리고 교정 표준.
이 가이드는 항공우주 등급이 기계 용어로 실제로 무엇을 의미하는지 설명합니다, 어떤 사양을 찾아야 하는지, 정밀 항공우주 성형 작업에 적합한 프레스 브레이크 선택 방법.
프레스 브레이크의 만킹 "항공우주 등급"?
용어항공우주급 프레스 브레이크 정확도를 충족하는 기계를 의미합니다., 반복성, 항공우주 제조 표준의 추적성 요구사항. 이것은 마케팅 라벨이 아니라 특정 역량 기준입니다.
프레스 브레이크가 항공우주 등급으로 인정받기 위해, 반드시 전달해야 합니다:
- 위치 정확도는 ±0.005mm에서 ±0.01mm입니다. Y축에서 (숫양) 그리고 백 게이지
- 각도 굽힘 반복 가능성은 ±0.1° 이상입니다 전체 생산 기간 동안
- 실시간 각도 측정 또는 능동 보정 — 단순히 미리 설정된 매개변수가 아닙니다
- 완전한 데이터 로깅 기능 개별 부품 굽음 기록으로의 추적성을 위해
- 기계적 안정성 온도 변화와 연장된 생산 주기를 넘어
실제로는, 이는 서보 전기 또는 프리미엄 서보 유압 구동 시스템을 의미합니다, 회전 인코더 대신 선형 인코더, 각도 피드백이 있는 고급 CNC 컨트롤러, 그리고 하중에도 휘지 않는 단단한 기계 프레임.
표준 CNC 프레스 브레이크는 ±0.1 mm 위치 선정과 ±0.5° 각도 허용오차를 목표로 합니다. 항공우주 작업은 그보다 5배에서 10배 더 엄격해야 하며, 기계에 대한 모든 사양 결정은 이를 지원해야 합니다.

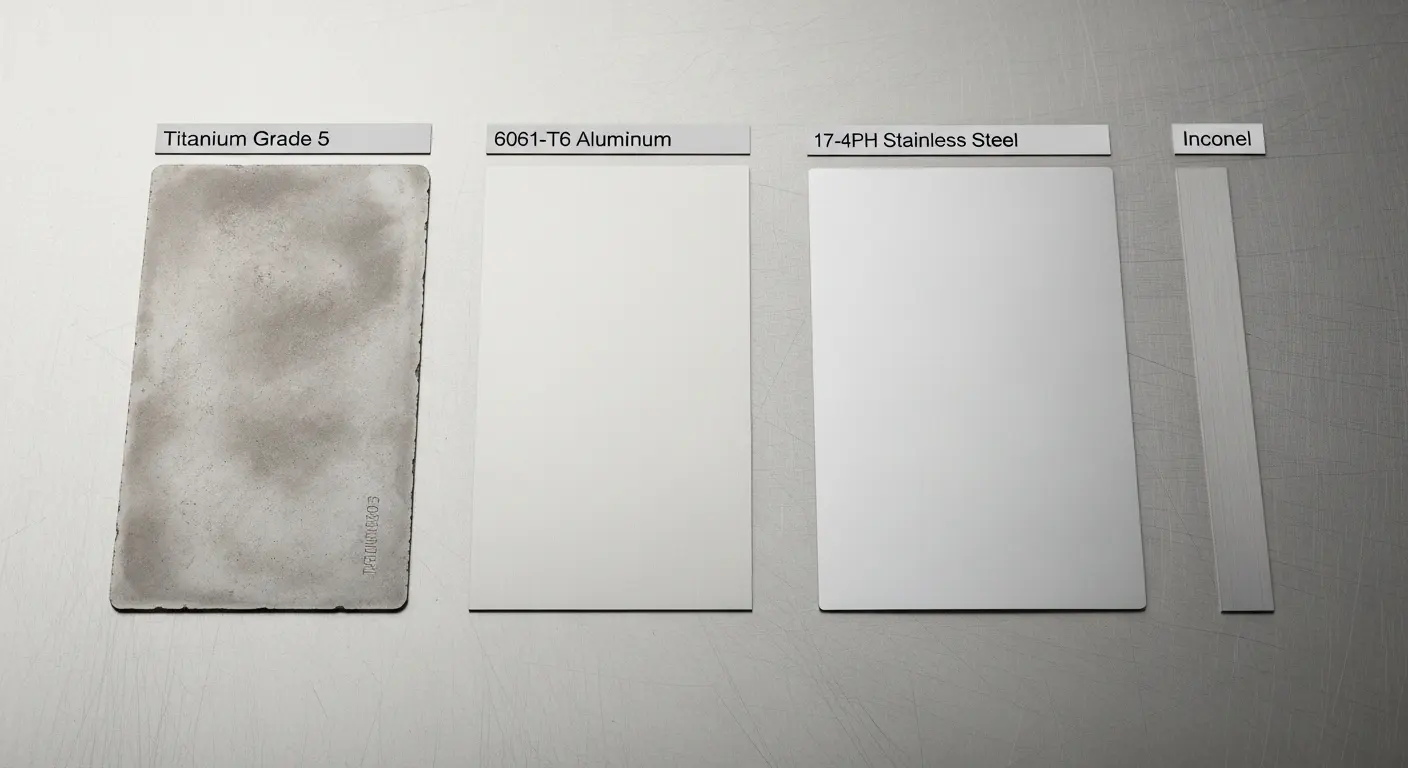

항공우주 소재: 프레스 브레이크가 처리해야 할 부분
항공우주 제작은 프레스 브레이크를 표준 강철보다 훨씬 더 강하게 밀어내는 재료 등급을 사용합니다. An항공우주급 프레스 브레이크 각 항목을 올바르게 처리할 수 있도록 구성되어야 합니다.
티타늄 (등급 2, 등급 5 Ti-6Al-4V) — 티타늄은 항공우주 작업에서 일관되게 굽히기 가장 어려운 재료입니다. 강도 대비 무게 비율이 높습니다, 상당한 반격 (일반적으로 90° 굽힘당 3–5°), 그리고 좁은 연성 창을 가집니다. 너무 빨리 굽히면 금이 가게 됩니다. 스프링백 보상 없이 굽히면 허용 오차를 벗어난 플랜지가 발생합니다. 최소 굽힘 반경은 일반적으로 등급의 재료 두께 2–3×입니다 5.
알루미늄 합금 (6061-T6, 7075, 2024) — 항공우주용 알루미늄 스프링백은 6061-T6에서 90° 굽힘당 1°에서 2°까지 다양합니다.. 고강도 합금 같은 것들 7075 그리고 2024 덜 관대하다. 표면 마감은 중요합니다 — 양극산화 및 클래딩된 표면은 잘못된 금형 반경이나 과도한 클램핑 압력으로 쉽게 자국을 남깁니다.
인코넬 및 니켈 합금 — 엔진 부품 및 열 구조물에 사용됨. 이 재료들은 두께가 예상하는 것보다 훨씬 더 많은 톤수를 필요로 합니다, 그리고 형성 과정에서 빠르게 경화됩니다. 공구 마모가 매우 심합니다.
스테인리스 스틸 (17-4PH, 15-5PH) — 항공우주 구조물에 사용되는 침전 경화 스테인리스 등급은 대부분의 경우 90° 굽힘당 2–3° 보상이 필요합니다.
주요 재료를 이해하는 것이 모든 사양 결정을 내리는 데 큰 영향을 미칩니다항공우주급 프레스 브레이크 — 톤수 선정부터 관제관 요구사항, 공구 투자까지.
항공우주용 프레스 브레이크 작업의 허용 오차 기준
항공우주 허용오차는 단순히 더 엄격해진 것이 아니라 일반 제작 표준과 근본적으로 다릅니다.
표준 CNC 프레스 브레이크 작업을 위한, 업계 표준은 다음과 같습니다:
- 선형 위치: ±0.1–0.2 mm
- 각공차: ±0.5°
- 백 게이지 정확도: ±0.15 mm
For an 항공우주급 프레스 브레이크, 요구되는 표준은 다음과 같습니다:
- 선형 위치: ±0.01–0.05 mm
- 각공차: ±0.1°에서 ±0.3°
- 백 게이지 정확도: ±0.01mm
- 전반에 걸친 반복성 500+ 사이클: 설정된 매개변수에서 드리프트가 없음
이 점이 어려운 이유는 이러한 허용 오차가 단순히 새로 교정된 기계의 첫 굽힘 때뿐만 아니라 전체 생산 공정 동안 유지되어야 한다는 점입니다. 온도 변화, 공구 마모, 유압유 점도 변화, 그리고 하중에 따른 프레임 편향도 시간이 지남에 따라 드리프트를 유발합니다. An항공우주급 프레스 브레이크 이 모든 것을 적극적인 보상으로 관리합니다, 단순히 조심스러운 설정만이 아닙니다.
상점을 운영하는 곳을 위해서요가변 각도 CNC 프레스 브레이크 실시간 센서 보정 기능, 이러한 허용 오차 대역은 기계의 기본 사양이 처음부터 항공우주 정확도 수준일 때만 달성 가능합니다.
항공우주용 프레스 브레이크의 주요 사양
기계 평가할 때, 이 사양들은 항공우주 가능한 구성과 표준 CNC 프레스 브레이크를 구분하는 기준입니다.
구동 시스템 — 서보-전기는 항공우주 정확도를 위한 최고의 선택입니다. 유압유가 없으면 온도에 따른 점도 변화가 없습니다, 더 빠른 반응 시간, 그리고 위치 반복 가능성은 ±0.005 mm입니다. A40-톤 전기 프레스 브레이크 소형 항공우주 부품과 프로토타입 작업에 실용적인 진입 지점입니다.
인코더 타입 — 항공우주 정확도를 위해 Y축에 선형 유리 스케일 인코더가 필수입니다. 모터 샤프트의 회전 인코더는 기계적 유행을 유발합니다. 선형 인코더는 실제 램 위치를 직접 측정합니다, 구동계를 통해 추정되지 않은 위치.
축국 백작 — 항공우주 부품은 종종 여러 개의 플랜지를 특징으로 합니다, 복잡한 기하학, 그리고 백 게이지가 순서 중간에 정확히 재배치되어야 하는 근접 공차 특징. 6축 구성 (1학년, Y2, X, R, Z1, Z2) 항공우주급 다중 굽힘 작업의 표준입니다. 크라운에 민감한 긴 굽힘선이 있는 부품의 경우, V축 (능동 크라우닝) 또한 필수입니다.
CNC 컨트롤러 — 컨트롤러는 재료 등급별 스프링백 보상 데이터베이스를 지원해야 합니다, 실시간 각도 측정 적분, 그리고 생산 데이터 로깅. Delem DA69S와 DA69T 같은 컨트롤러는 이러한 요구사항을 충족합니다.
프레임 강성 — 항공우주 정확도는 하중에도 휘지 않는 프레임을 요구합니다. 스트레스 해소, CNC 가공 프레임과 폐쇄형 C프레임 또는 O프레임 구조는 전체 톤수 하에서도 램과 베드 사이의 평행성을 유지합니다.
A서보 모터 구동이 있는 프레스 브레이크 위치 정확도와 에너지 특성이 결합되어 항공우주 작업에 필요합니다, 완전한 유압 시스템의 유체 관리 복잡성이 없으면.
서보-전기 vs 서보-유압: 항공우주 분야에서는 어느 쪽이 더 나은지?
두 구동 시스템 모두 항공우주 정확도 수준에 도달할 수 있습니다. 차이는 그 지점에 도달하는 방법과 유지 비용에 있습니다.
| 사양 | 서보-일렉트릭 | 서보-유압 |
|---|---|---|
| 위치 정확도 | ±0.005 mm | ±0.01–0.02 mm |
| 온도 안정성 | 훌륭합니다 — 유체 점도 변화가 없습니다 | 좋아요 — 온도 조절 유압 장치 |
| 응답 시간 | 아주 빠르다 | 거의 (서보 밸브 의존) |
| 톤수 범위 | 최대 ~200T | 150T 이상으로 무거운 작업에 가장 적합합니다 |
| 정비 | 저음 — 유압유 없음 | 중간도 — 액체, 인장, 필터 |
| 에너지 사용 | 낮은 경우 — 모터는 필요할 때만 작동합니다 | 더 높으면 펌프가 계속 가동됩니다 |
| 최적의 적용 | 정밀 항공우주 부품, 얇은 재료 | 구조용 항공우주 부품, 고톤 형성 |
대부분의 항공우주 판금 작업에서 — 브래킷, 갈비뼈, 스킨, 그리고 0.5 mm에서 6 mm 범위 — 서보 전기가 명확한 선택입니다. 유압유 변동이 없기 때문에 기계는 변속 첫 코너와 마지막 코너에서 동일하게 작동합니다.
톤수가 200톤을 초과하는 더 무거운 구조용 항공우주 부품을 위한, 온도 제어 유체와 비례 서보 밸브를 갖춘 프리미엄 서보 유압 시스템은 항공우주 정확도 요구사항을 충족할 수 있습니다, 고톤수 용량에 대해 낮은 자본 비용으로.

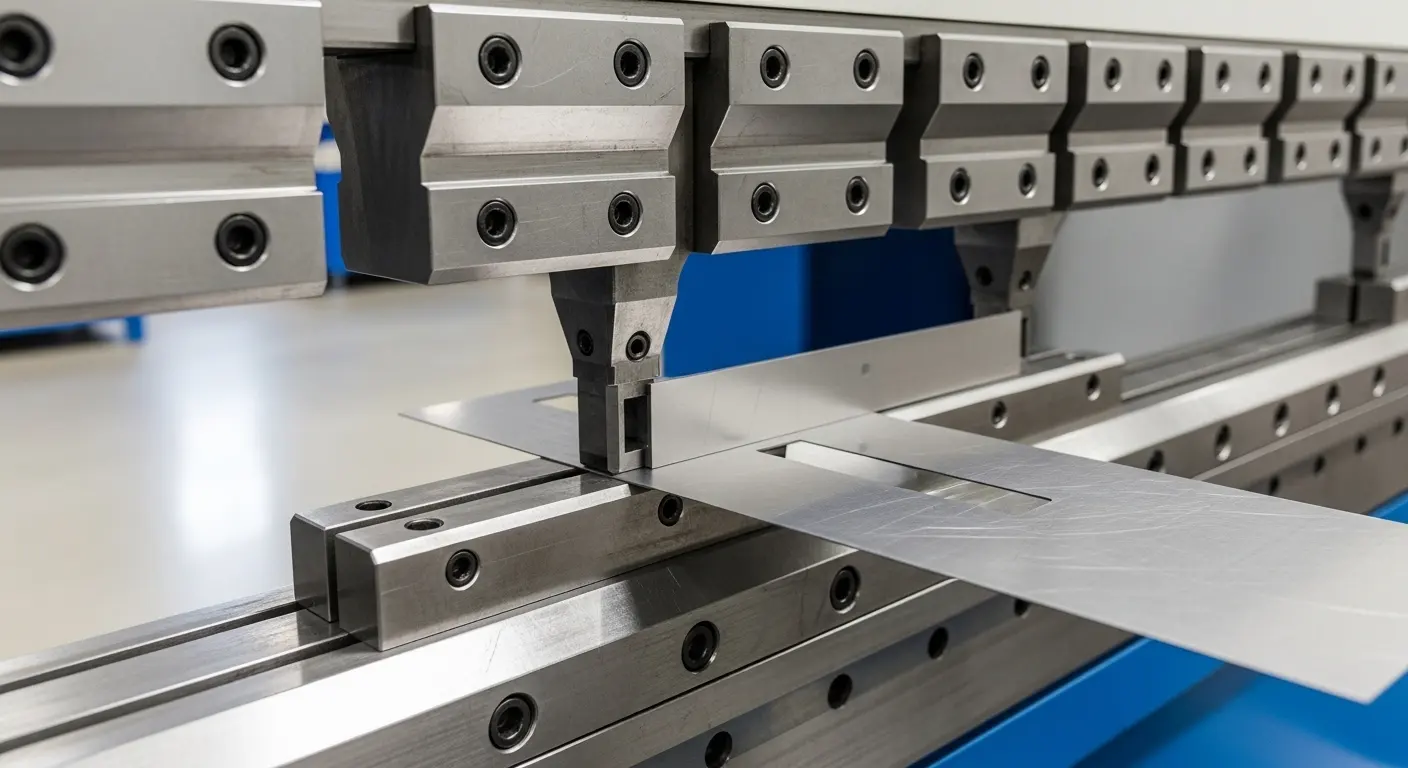

항공우주급 프레스 브레이크 벤딩용 공구
기계만으로는 항공우주 수준의 정확도를 제공하지 못합니다. 금형도 매우 중요합니다.항공우주급 프레스 브레이크.
티타늄의 펀치 반경 — 티타늄은 동급 두께의 강철보다 더 큰 펀치 노즈 반경을 필요로 합니다. 경험상 Ti-6Al-4V의 경우 최소 3× 두께가 필요합니다. 날카로운 반경은 티타늄의 굽힘선에서 균열을 유발합니다, 기계의 굽힘 속도가 올바르게 제어되어 있어도.
공구 표면 경도 — 항공우주 공구는 일반적으로 표면경도가 58–62 HRC인 정밀 연마 공구강을 사용합니다. 부드러운 금형은 티타늄과 고강도 강철 아래에서 더 빨리 닳습니다, 표면 열화는 생산 작업 동안 각도 변화를 초래합니다.
공구 높이 일관성 — 항공우주 정확성을 위해, 다중 스테이션 구성의 모든 도구는 ±0.01 mm 이내의 높이를 맞춰야 합니다. 항공우주급 구성에서는 자체 장착 공구 소켓이 있는 윌라 스타일의 정밀 클램프가 표준입니다.
클래드 및 양극산화 표면의 간극 제어 — 많은 항공우주 알루미늄 부품에 보호 코팅이 있습니다. 날카로운 숄더 반경 스크래치 코팅 표면을 가진 표준 V-다이. 폴리우레탄 다이 인서트나 연마된 라디는 성형 시 표면 무결성을 보호합니다.
좋은 공구와항공우주급 프레스 브레이크 초기 설치 시뿐만 아니라 장기간 생산 기간 동안 정확도를 유지합니다. 그중장비 유압 금속 전단 정밀 블랭킹과로봇 MIG/TIG 용접기 하위 조립을 위해서는 항공우주 공급망이 요구하는 완전한 정밀 제조 워크플로우를 완성하세요.
품질, 추적 가능성, 그리고 항공우주 굴곡 준수
항공우주 고객들은 단순히 부품을 구매하는 것이 아니라, 부품을 생산하는 공정을 감사합니다. An항공우주급 프레스 브레이크 귀하의 작업장의 품질 관리 시스템을 지원해야 합니다, 단순히 정확한 굽이를 만드는 것이 아닙니다.

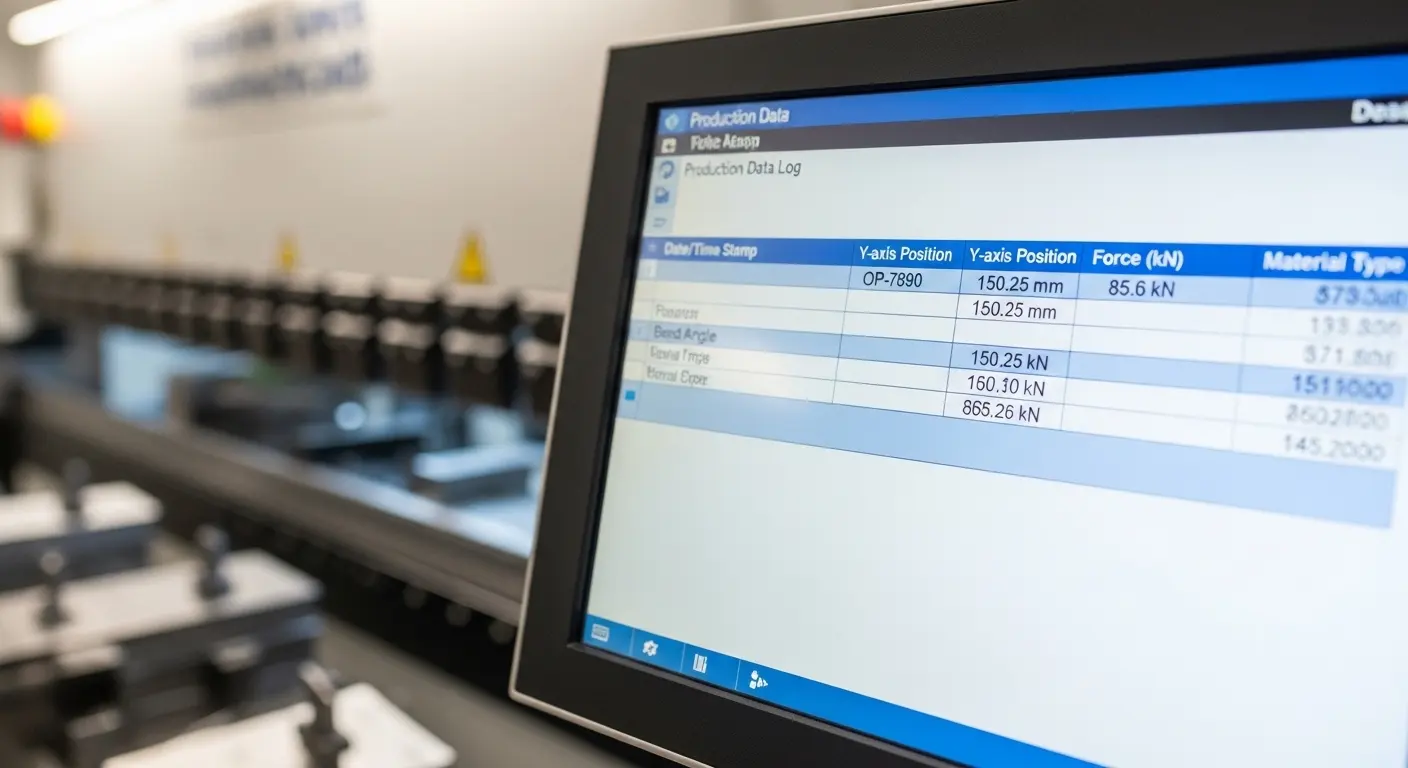

AS9100 Rev D — 항공우주 제조업체를 위한 품질 관리 기준. 프레스 브레이크의 CNC 컨트롤러가 벤드 파라미터를 기록할 수 있어야 합니다 (힘, Y축 위치, 백 게이지 위치, 날짜/시간, 운영자 ID) 생산 라인당. 일부 고객은 직렬화된 부품에 대해 부품별 추적성을 요구합니다.
NADCAP 인증 — 주요 항공우주 OEM에 제품을 공급하는 작업장은 종종 판금 성형을 포함한 특수 공정에 대해 NADCAP 인증을 필요로 합니다. 이를 위해서는 문서화된 프로세스 통제가 필요합니다, 기계 교정 기록, 각 생산 로트에 연계된 자재 인증.
기계 교정 및 인증 — 안항공우주급 프레스 브레이크 추적 가능한 표준을 사용하여 정기적으로 교정해야 합니다. 대부분의 항공우주 공급 계약은 보정 주파수를 명시합니다 (보통 6개월에서 12개월마다) 그리고 보정 기록은 요청 시 제공해야 합니다.
제1차 검사 (해야 해) — 항공우주 구매자들은 신제품 부품에 대해 FAI 문서를 정기적으로 요구합니다, 굽힘 각도 측정 포함, 플랜지 길이 측정, 그리고 자재 인증. 기계의 CNC 컨트롤러가 각 FAI 런에 사용되는 생산 파라미터를 내보낼 수 있어야 합니다.
소싱 샵을 위한항공우주급 프레스 브레이크 해외 공급업체로부터, 구매 전에 준수 문서의 가용성을 확인하는 것은 납품 후 비용이 많이 드는 인증 공백을 방지할 수 있습니다.
항공우주용 프레스 브레이크를 구매 전에 평가하는 방법
구매를 결정하기 전에 이 다섯 가지 질문을 활용해 어떤 기계든 평가해 보세요.
1. 실제 위치 정확도는 어떻게 측정되나요, 등급 미상?
독립적인 보정 테스트 보고서를 요청하세요, 단순한 데이터시트 주장이 아닙니다. ±0.01 mm의 항공우주 정확도는 하중 하중에서 검증되어야 합니다, 그냥 제로의 힘이 아니라요.
2. Y축에 사용되는 인코더 유형은 무엇인가요?
선형 유리 스케일 인코더가 표준 장비인지 확인하세요, 선택 사양이 아닙니다. 로터리 인코더는 항공우주 정확도 등급에서는 허용되지 않습니다.
3. 컨트롤러가 재료 등급별 스프링백 보상을 지원하나요??
항공우주 작업은 다양한 스프링백 특성을 가진 여러 합금을 아우릅니다. 컨트롤러는 단일 보정값이 아니라 프로그래밍 가능한 재료 데이터베이스가 필요합니다.
4. 기계가 배치별 또는 부품별로 생산 데이터를 기록하고 내보낼 수 있나요??
AS9100 추적성은 이를 요구합니다. 컨트롤러에 USB 또는 네트워크 내보내기 기능이 있고 파라미터 로깅이 포함되어 있는지 확인하세요.
5. 열 안정화 후 기계의 정확도 등급은 얼마인가요?
기계가 ±0.01mm 차가움을 지정할 수 있습니다, 하지만 작동 온도에서는 드리프트가 발생한다. 그 후 정확도 데이터를 요청하세요 2 생산 시간 동안 가동되는 것이 진짜 운영 사양입니다.
항공우주용 프레스 브레이크에 관한 자주 묻는 질문
항공우주용 프레스 브레이크란 무엇인가요?
항공우주급 프레스 브레이크는 항공우주 제조에 요구되는 정확성과 반복성 기준을 충족하는 CNC 프레스 브레이크입니다. 일반적으로 ±0.005–0.01 mm 사이의 위치 정확도를 제공합니다, 각도 반복성은 ±0.1°–±0.3°, 능동 스프링-백 보정, 추적성을 위한 전체 생산 데이터 로깅.
항공우주 벤딩은 어떤 정확도를 요구하는지에 대해?
항공우주 굴절은 일반적으로 ±0.1°에서 ±0.3°의 각도 허용오차와 ±0.01mm에서 ±0.05mm의 선형 위치가 필요합니다.. 이 허용 오차는 전체 생산 공정 동안 유지되어야 합니다, 초기 설정뿐만 아니라. 이는 일반적인 제작 허용오차보다 5–10× 더 엄격합니다.
유압 프레스 브레이크가 항공우주급 정확도를 달성할 수 있을까요??
예, 선형 인코더가 장착된 프리미엄 서보 유압 프레스 브레이크, 온도 조절 유체, 비례 서보 밸브는 항공우주 정확도 수준에 도달할 수 있습니다. 특히 얇은 티타늄과 알루미늄에서 최대 정밀도를 위해 서보-전기 구동 시스템은 유압유 변동성을 없애기 때문에 더 일관성이 높습니다.
항공우주용 프레스 브레이크는 어떤 재료를 다루는지 알 수 있습니다?
항공우주용 프레스 브레이크는 티타늄을 다룹니다 (등급 2 그리고 등급 5), 알루미늄 합금 (6061-T6, 7075, 2024), 침전 경화 스테인리스강 (17-4PH, 15-5PH), 인코넬, 기타 니켈 합금. 각 재료마다 특정 스프링백 보상이 필요합니다, 공구 반경, 그리고 굽힘 속도 설정.
항공우주용 프레스 브레이크와 표준 CNC 프레스 브레이크의 차이점은 무엇인가요??
표준 CNC 프레스 브레이크는 ±0.1 mm 위치 조정과 ±0.5° 각도 허용차를 목표로 합니다. 항공우주용 프레스 브레이크는 일반적으로 선형 인코더를 통해 ±0.005–0.01 mm 위치와 ±0.1°–±0.3°의 각 허용오차를 목표로 합니다, 서보 전기 구동, 능동 각도 측정, 그리고 표준 기계에는 포함되지 않는 고급 스프링백 보정 기능도 있습니다.
