프레스 브레이크 톤수 계산법: 정확한 굽힘 실용 가이드

올바른 계산 프레스 브레이크 톤수(굽힘) 기계를 보호하고, 굽힘 일관성을 높이며, 스크랩을 줄이는 가장 빠른 방법 중 하나입니다. 너무 적은 톤수는 언더벤딩, 각도 변화, 불안정한 결과로 이어집니다. 너무 많은 톤수는 공구에 과부하를 걸고 프레스 브레이크를 손상시키며 부품 수명을 단축시킬 수 있습니다. 프레스 브레이크 톤수 계산기는 일반적으로 다음과 같은 코어 입력을 사용합니다 재료 종류, 두께, 굽기 길이, V-다이 개구부 필요한 힘을 추정하기 위해서입니다.

이 가이드는 전 세계 상점에서 가장 흔히 사용되는 굽힘 방법과 이를 실제 생산에서 안전하게 적용하는 방법을 설명합니다.

프레스 브레이크에서 '톤수'가 의미하는 바

톤 량 는 프레스 브레이크가 펀치와 V-다이 사이 시트를 형성하는 데 가하는 힘의 양입니다. 보통 다음과 같이 표현됩니다:

• 총 톤 특정 굽힘 길이에 대해 또는

• 미터당 톤 / 피트당 톤 수 계획 참고 자료로서

정확한 톤수 선택은 적절한 기계와 공구를 선택하는 데 도움이 되며, 과부하를 방지하는 데 도움이 됩니다.

굽힘 조절을 하는 주요 입력

대부분의 톤수 공식(및 온라인 계산기)은 네 가지 현장 변수에 의존합니다:

1. 재료 종류 / 강도
   연강, 스테인리스강, 알루미늄은 강도가 다르기 때문에 힘 수준이 다릅니다(인장 강도 계수로 모델링됩니다).

2. 재료 두께 (t)
   두께가 가장 큰 영향을 미칩니다. 두께가 커질수록 힘은 빠르게 증가합니다.

3. 휘기 길이 (L)
   긴 굽힘은 하중이 굽힘선을 따라 분산되기 때문에 더 큰 힘이 필요합니다.

4. V-다이 오프닝 (V)
   더 큰 V형 개방은 필요한 톤을 줄이고(지렛대 증가), 내부 굽힘 반경이 커지고 플랜지 제어에 영향을 줄 수 있습니다.

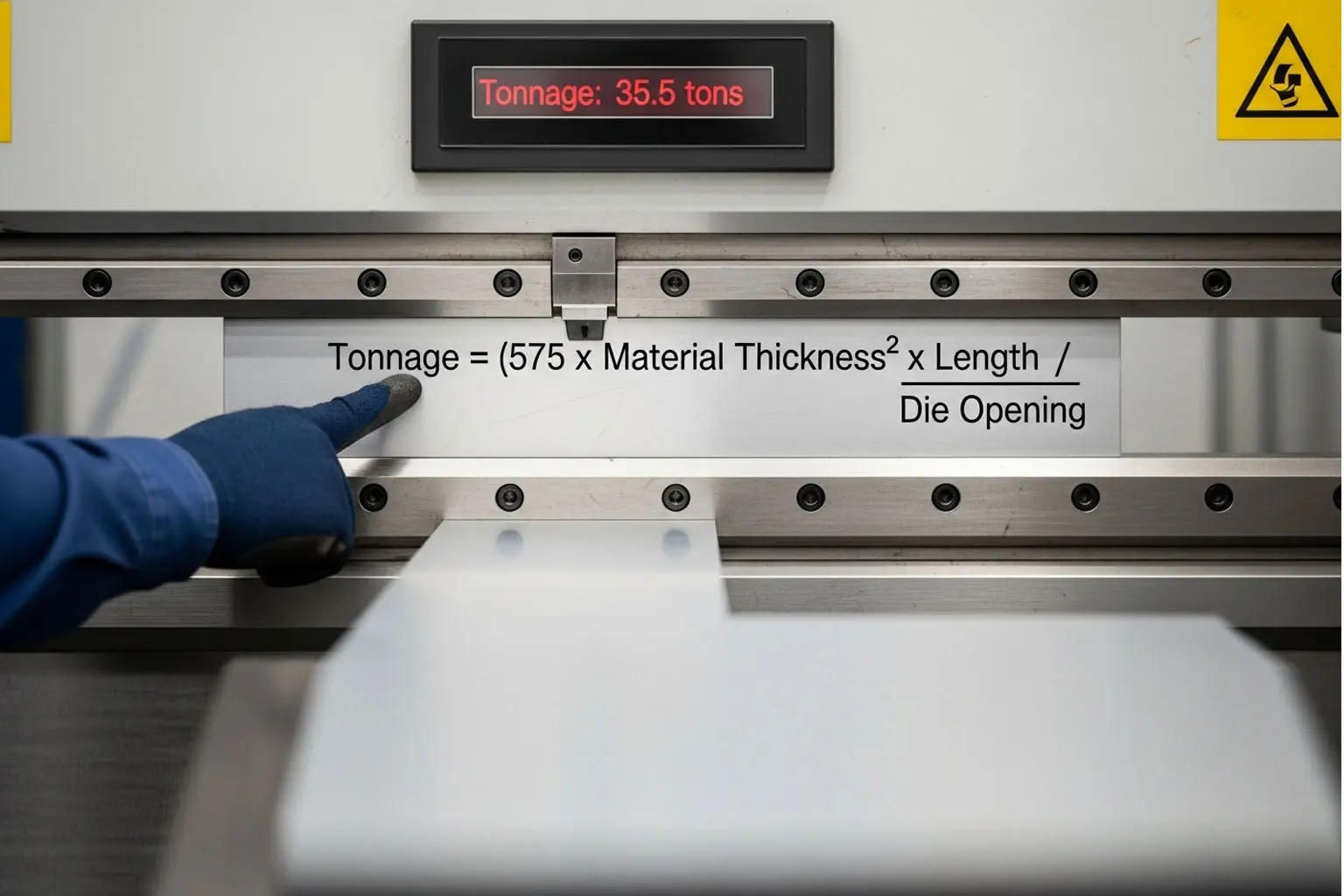

가장 많이 사용되는 상점 공식: 에어벤딩 톤

에 대해 공기 굽힘 (현대 제작에서 가장 일반적인 방법), 널리 사용되는 근사치는 다음과 같습니다:

힘 (톤) = (K × TS × L × t²) / V

여기:

• L = 굽힘 길이

• t = 재료 두께

• V = V-다이 오프닝

• TS = 재료 강도 계수 (또는 기준 인장 강도 사용)

• K = 단위와 벤드 방법에 기반한 상수(차트/시스템에 따라 다름)

상수와 단위가 기준에 따라 다르기 때문에(인치/피트 vs mm/m) 많은 작업장에서 톤수 차트 또는 계산기 수작업으로 상수를 유도하는 것이 아니라, 중요한 점은 바로 그 관계입니다:

• 힘은 증가하여 증가한다. 굽힘 길이

• 힘은 증가하여 증가한다. 두께 제곱 (t²)

• 힘은 감소하여 V자 개방 증가

• 힘은 증가하여 증가한다. 더 강한 재료 (예: 스테인리스 스틸 vs 연강)

실용적인 V자 개방 선택 (경험 법칙)

일반적인 생산 지침은 V자 개방을 선택하는 것입니다 두께 8× (가끔 10× 두꺼운 재료나 표면 품질과 성형 안정성이 중요한 경우에 적합합니다. 많은 계산기가 두께에 따라 자동으로 V를 권장합니다.

V가 변하면 무엇이 변할까요?

• 더 작은 V → 반경이 좁아지고, 톤수가 커지며, 표시 위험도 높아집니다

• 더 큰 V → 적은 톤수, 더 큰 반경, 보상하지 않으면 정확도 차이가 발생할 수 있습니다

물질적 요인: 얼마나 더 힘이 필요한가요?

많은 작업장이 물질적 영향을 추정하는 간단한 방법은 다음과 같습니다:

• 연강 = 기준선

• 스테인리스 ≈ 훨씬 더 많은 힘이 필요합니다(많은 계산기 관례에서 ~1.5×로 모델링됩니다)

• 알루미늄 ≈ 더 적은 힘이 필요합니다(일부 계산기 관례에서는 종종 ~0.5×로 모델링됩니다)

정확한 계수는 합금과 템퍼에 따라 다릅니다. 연강에서 고강도강으로 전환할 때는 같은 톤수 가정을 반복하지 말고, 시험 굽기로 검증하세요.

공기 굽힘 vs 바닥 조작 vs 주조: 힘은 많이 변한다

에어벤딩 (가장 흔한 경우):
가장 낮은 힘과 유연한 각도, CNC 깊이 조절 방식입니다.

바닥 형성:
시트가 다이 각도에 더 깊이 눌려 있기 때문에 공기 굴절보다 더 큰 힘이 있습니다.

조성:
가장 큰 힘—재료는 다이에 소성 '코인'으로 삽입되어 매우 낮은 스프링백을 만들지만, 톤수는 공기 굴절 시 몇 배나 될 수 있습니다.

공기 굴절 톤수를 계산하면서 바닥 조성/코인 공정을 실행하면 기계가 매우 빠르게 과부하될 수 있습니다.

단계별로 분석: 생산 중 안전하게 톤수를 계산하는 방법

1단계: 직무 기본 사항 확인하기

• 재료 등급 (연강, 스테인리스, 알루미늄)

• 두께

• 각 타격에 따른 굽힘 길이(부분 길이만이 아님)

2단계: V자 개방부 선택

8× 두께(또는 표준 두께)부터 시작해서, 다른 반경이나 마감이 필요하면 조정하세요.

3단계: 차트나 계산기로 힘을 추정하기

신뢰할 수 있는 계산기를 사용하세요. 재료 종류, 두께, 굽힘 길이, V자 개방.

4단계: 안전 마진 설정

실제 상점에서는 변동성이 발생합니다:

• 재료 특성 허용

• 공구 마모

• 온도 및 윤활 변화

• 운영자 취급 차이

보수적인 계획 여유는 경계선에 걸리는 부하를 피하는 데 도움이 됩니다.

5단계: 기계 및 공구 한계 점검

• 기계 등급 톤수 및 작업 시간

• 공구 톤수 등급 (미터/피트당 기준)

• 베드/램 편향 및 크라우닝 능력 (긴 굽힘)

작동 예제 (개념적)

예를 들어 당신이 굽히고 있다고 합시다:

• 연강

• 두께 3mm

• 1,000 mm 굽힘 길이

• V자 개방 ~ 24 mm (≈ 두께 8×)

이 값들을 톤 차트나 계산기에 입력하면 총 필요한 전력이 계산됩니다. 같은 기하학을 스테인리스로 바꾸면 필요한 톤수가 크게 증가합니다(많은 계산기 관례에서 ~1.5×로 모델링됩니다).

정확한 톤수 수는 계산기의 상수/단위에 따라 다르지만, 결정 논리는 동일하게 유지됩니다.

잘못된 톤수를 만드는 흔한 실수

• 사용 파트 길이 대신 타격당 실제 굽힘 길이

• 그걸 잊고 있네요 두께는 제곱입니다 강제 행동

• 선택 너무 작은 V자 개방 그리고 급격한 톤수

• 스테인리스를 연강처럼 취급하거나 검증 없이 합금을 혼합하는 것.

• 공구 톤수 등급은 무시하고 프레스 브레이크 등급만 확인합니다

JS RAGOS 사용자를 위한 실용적 권고

북미, 유럽, 아시아 생산 환경에서 신뢰할 수 있는 톤수 계획을 원한다면, 공정을 표준화하세요:

• 일관된 사용법 V-오프닝 규칙 두께 범위별

• 작업 기준을 유지하세요 톤수 계산기 또는 차트

• 실제로 굽히는 합금 계열별로 재료 요소를 문서화하세요

• 전체 제작 전에 짧은 테스트 쿠폰으로 새 자료를 검증하세요

이 접근법은 시행착오를 줄이고 반복성을 높이며, 기계와 공구 모두를 보호하는 데 도움을 줍니다.
